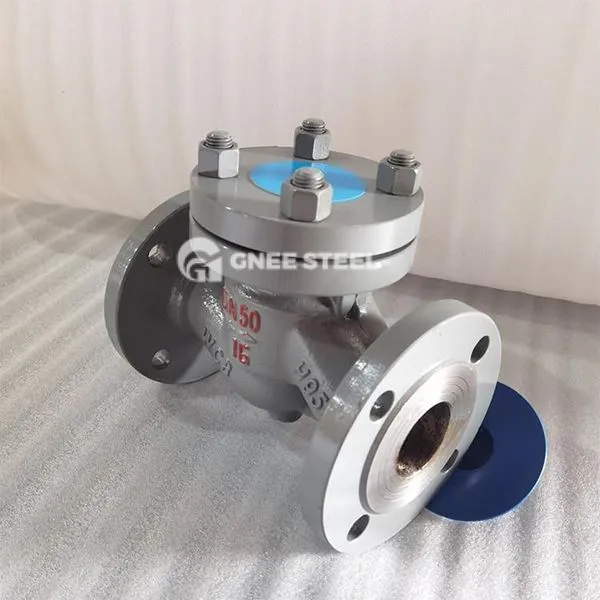

Horizontālais pacelšanas pretvārsts

Horizontālais pacelšanas pretvārsts ir automātisks vārsts, kas paredzēts horizontāliem cauruļvadiem. Tas realizē vienvirziena plūsmas kontroli, vertikāli paceļot vārsta disku, un paļaujas uz paša barotnes spiedienu vai smagumu, lai atvērtu un tuvu, lai neļautu barotnei plūst atpakaļ.

‌Core struktūra‌

‌Valve korpusa un vārsta disks: vārsta korpuss lielākoties ir izgatavots no nerūsējošā tērauda (piemēram, 304, 316L), oglekļa tērauda vai īpašiem sakausējumiem (piemēram, titāna sakausējuma, hastelloy), vārsta disks ir disks vai spraudņa formas struktūra, un blīvējuma virsma bieži tiek metināta ar cieto sakausējumu (piemēram, stellītu) uz uzlabošanas izturību.
‌Guida ierīce‌: vārsta disks ir savienots ar vārsta pārsegu caur vārsta kātu, lai nodrošinātu vertikālās kustības trajektoriju un izvairītos no ekscentriska nodiluma.
‌Connection metode‌: atloka savienojums (saskaņā ar GB/T 9112, ASME B16.5 standartiem) vai skavas uzstādīšanu, kas piemērota horizontālai cauruļvada izkārtojumam.

‌Pieņemšanas parametri‌
‌Nominal spiediens‌: pn1. 0 ~ 42. 0 MPA (līdz 2500. klasei). ‌Temperatūras diapazons‌: -196 grāds ~ 540 grādu, zemas temperatūras apstākļiem ir nepieciešami īpaši materiāli (piemēram, zemas temperatūras tērauds). ‌Plārojami barotne‌: ūdens, tvaiks, eļļa, kodīgi šķidrumi (piemēram, skābes, sārmes) utt. ‌ Ražošanas un testēšanas standarti‌
‌Dezinformācijas specifikācijas‌: API 594 (atloka un vafeļu savienojuma pārbaudi vārsti), API 6D (vispārīgais cauruļvada vārstu standarts). ‌ Pārbaude‌: Saskaņā ar API 598 vai GB/T 13927, noplūdes ir mazāka vai vienāda ar 0. 01ml/min‌.



horizontālais pacelšanas pretvārsts



Pieteikumi

Ūdens attīrīšanas sistēma
Ūdens padeves un kanalizācijas tīkls, notekūdeņu attīrīšanas iekārta, lai novērstu ūdens āmura triecienu, kad ūdens sūknis apstājas.
Gaisa kondicionēšanas cirkulācijas ūdens sistēma, lai nodrošinātu vienvirziena plūsmu un sistēmas stabilitāti.
Naftas ķīmijas
Jēlnafta un dabasgāzes cauruļvadi, lai neļautu barotnei plūst atpakaļ un piesārņot augšpus aprīkojuma.
Korozīvu barības (piemēram, skābes un sārma) plūsmas kontrole ķīmisko reakciju ierīcēs.
Rūpniecības aprīkojums
Katlu tvaika cauruļvads, dzesēšanas ūdens cirkulācijas sistēma, augsta temperatūra un augsta spiediena izturība
