Virzuļa pretvārsts
video

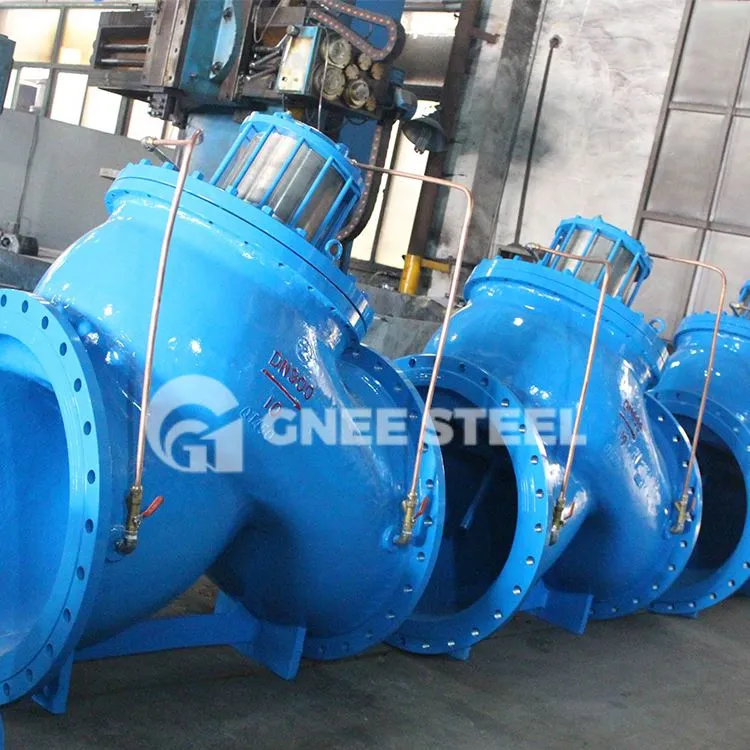

Virzuļa pretvārsts

Virzuļa pretvārsts

Virzuļa pretvārstam ir jāpaļaujas uz pašas barotnes plūsmu un automātiski jāatver un jāaizver vārsta atloks, ko izmanto, lai novērstu barotnes pretplūsmas vārstu, kas pazīstams arī kā pretvārsts, pretvārsts, pretplūsmas vārsts un pretspiediena vārsts.
Nosūtīt pieprasījumu
Tērzēšana tūlīt
Virzuļa tipa pretvārsta apraksts

Virzuļa pretvārsta vārsta atloks ir diska formas, kas rotē ap vārsta ligzdas kanāla asi, lai nodrošinātu rotācijas kustību, jo vārsta kanāls kļūst pilnveidots, plūsmas pretestība nekā tauriņa pretvārsta kāpums ir maza, piemērota zemam plūsmas ātrumam un plūsmai. retas izmaiņas liela diametra gadījumos, taču to nevajadzētu izmantot pulsējošai plūsmai, un tā blīvējuma veiktspēja nav tik laba kā pacelšanas veidam.

PROJEKTA UN RAŽOŠANAS STANDARTI
Pamata dizains API 6D
Sienas biezums API 6D
Aci pret aci izmēri Kā norādīts
Atloka gala izmēri ANSI/ASME 16.5
Sadurmetinājuma gala izmēri ANSI/ASME B16.25
Pārbaude un testēšana API 6D
Virzuļa stila pretvārsta izmēru tabula

Virzuļa pretvārsti - API 6D
​Izmēri: 2" - 24"
Klase: 150

IZMĒRS IN 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
A - RF IN 8.0 9.5 11.5 16 19.5 24.5 27.5 31 36 38.5 38.5 51
MM 203 241 292 406 495 622 699 787 914 978 978 1295
H1 IN 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MM 83 124 127 171 235 298 337 378 432 / / /
H2 IN 7.0 8.35 10.23 14.56 17.83 22.48 25.51 27.25 30.125 / / /
MM 178 212 260 370 451 571 648 692 765 / / /
SVARS
(RF)		 MĀRCIŅAS 64 124 201 332 610 1040 1328 2010 2480 / / /
KILOGRAMS 29 56 91 151 277 472 602 912 1125 / / /

Virzuļa pretvārsti - API 6D
​​Izmēri: 2" - 16"
Klase: 300

IZMĒRS IN 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
A-RF IN 10.25 14.75 17.625 19.375 22.5 29.625 32 35.25 39.125 / / /
MM 260 375 448 492 572 752 813 895 994 / / /
A- BW IN AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
MM AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
H1 IN 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MM 83 124 127 171 235 298 337 378 432 / / /
H2 IN 8.5 10.25 12.5 17.5 20.125 23.75 24.375 27.25 30.125 / / /
MM 216 260 318 445 511 603 619 692 765 / / /
SVARS
(RF)		 MĀRCIŅAS 80 155 250 415 750 1300 1660 2500 3100 / / /
KILOGRAMS 36 70 114 187 341 591 755 1136 1409 / / /
AUR=Pieejams pēc pieprasījuma

Virzuļa pretvārsti - API 6D
​Izmēri: 2" - 24"
Klase: 600

IZMĒRS NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF IN 11 14.75 18.5 20.75 24 30.88 33.625 37 41.25 46 55.5 60
MM 279 375 470 527 610 784 854 940 1048 1168 1410 1524
A - RTJ IN 11.375 14.875 18.625 20.875 24.125 31 33.75 37.125 41.375 46.125 55.75 60.125
MM 283 378 461 530 613 787 857 943 1051 1172 1413 1527
A — BW IN AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
MM AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
H1 IN 3.25 5.25 5.375 7 9.25 11.75 13.125 14.875 17 19.25 20.875 22.125
MM 83 133 137 178 235 298 333 378 432 489 530 561
H2 IN 8.5 10.25 12.125 18 20.25 24.25 25.125 28.125 31.25 32.875 35.25 38.78
MM 216 260 308 457 514 616 638 714 794 835 895 985
WGT
(RF)		 MĀRCIŅAS 71 136 215 485 782 1291 1880 2391 3788 / 5871 8507
KILOGRAMS 32 62 98 220 355 586 853 1084 1718 / 2663 3858
AUR=Pieejams pēc pieprasījuma

Virzuļa pretvārsti - API 6D
​Izmēri: 2" - 12"
Klase: 900

IZMĒRS NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF IN / 14.875 19.375 21.875 24.875 31.375 33.875 / / / / /
MM / 378 492 556 632 797 860 / / / / /
A - RTJ IN / 15 19.5 22 25 31.5 33.125 / / / / /
MM / 381 495 559 635 800 857 / / / / /
A — BW IN / AUR AUR AUR AUR AUR AUR / / / / /
MM / AUR AUR AUR AUR AUR AUR / / / / /
H1 IN / 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MM / 133 137 178 235 298 333 / / / / /
H2 IN / 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MM / 260 308 457 514 616 638 / / / / /
WGT
(RF)		 MĀRCIŅAS / 175 290 550 810 1650 2450 / / / / /
KILOGRAMS / 72 129 268 430 751 1044 / / / / /
AUR=Pieejams pēc pieprasījuma

Virzuļa pretvārsti - API 6D
​Izmēri: 2" - 12"
Klase: 1500

IZMĒRS IN 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
A - RF IN 13.625 17.25 20.25 24 32.375 34.375 41 / / / / /
MM 346 438 514 610 822 873 1041 / / / / /
A - RTJ IN 13.75 17.325 20.375 24.25 32.75 35 41.675 / / / / /
MM 349 440 518 616 832 889 1059 / / / / /
A — BW IN AUR AUR AUR AUR AUR AUR AUR / / / / /
MM AUR AUR AUR AUR AUR AUR AUR / / / / /
H1 IN 3.25 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MM 83 133 137 178 235 298 333 / / / / /
H2 IN 8.5 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MM 216 260 308 457 514 616 638 / / / / /
SVARS
(RF)		 MĀRCIŅAS 111 207 362 803 1320 2183 2301 / / / / /
KILOGRAMS 50 94 164 364 599 990 1044 / / / / /
AUR=Pieejams pēc pieprasījuma

Virzuļa pretvārsti - API 6D
​Izmēri: 2" - 12"
Klase: 2500

IZMĒRS NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF IN 14.875 20.25 23.125 32 37.375 / / / / / / /
MM 378 512 587 813 949 / / / / / / /
A - RTJ IN 15 20.5 23.5 32.5 38 / / / / / / /
MM 381 521 597 826 965 / / / / / / /
A — BW IN AUR AUR AUR AUR AUR / / / / / / /
MM AUR AUR AUR AUR AUR / / / / / / /
H1 IN 3.25 5.25 5.375 7 9.25 / / / / / / /
MM 83 133 137 178 235 / / / / / / /
H2 IN 8.5 10.25 12.125 18 20.25 / / / / / / /
MM 216 260 308 457 514 / / / / / / /
SVARS
(RF)		 MĀRCIŅAS 151 320 513 1327 2068 / / / / / / /
KILOGRAMS 68 145 233 602 938 / / / / / / /
AUR — pieejams pēc pieprasījuma
Sīkāka informācija par pretvārstiem

piston check valves





























GNEE grupu šovs

piston check valve manufacturers





























piston style check valve supplier



































































Populāri tagi: virzuļu pretvārsts, Ķīnas virzuļu pretvārstu ražotāji, piegādātāji, rūpnīca
