Elektriskā pretvārsta apraksts
Elektriskā čeka vārsts ir pārbaudes ierīce, kas kontrolē vārsta diska atvēršanu un aizvēršanu caur elektrisko pievadu. Tam ir gan tradicionālā čeka vārsta vienvirziena izslēgšanas funkcija, gan elektriskā vārsta attālās automatizācijas vadības iespējas. Tās pamatfunkcijas ietver:
Anti-Medium aizmugure: paļaujoties uz vārsta diska un vārsta sēdekļa blīvējuma struktūru, lai novērstu barotnes apgrieztu plūsmu;
Saprātīga atvēršana un aizvēršana: ārēju signālu (piemēram, PLC instrukciju) saņemšana caur elektrisko pievadu, lai panāktu precīzu vārsta atvēršanu un aizvēršanu.
Pamatkomponenti
Vārsta korpuss: lielākoties pieņem trīsdaļīgu nerūsējošā tērauda struktūru (kreisā vārsta vāks + vidējā vārsta korpuss + labais vārsta pārsegs), ko piestiprina ar skrūvēm, lai uzlabotu blīvējumu;
Vārsta disks: pacelšanas vai šūpoles dizains, blīvējuma virsma ir pārklāta ar fluoroplastisku/gumijas slāni, kas piemērota kodīgām barotnēm;
Elektriskais pievads: integrēts motors, tārpa pārnesumkārbas pārraides ierīce, atbalsta 4 ~ 20mA signālu vai digitālo komandu vadību.
Darba princips
Forward plūsma: vidējs spiediens nospiež vārsta disku atvērtu, lai ļautu cirkulācijai; Apriņas plūsma vai aktīva slēgšana: Elektriskais izpildmehānisms virza vārsta disku, lai piespiestu aizvērt, lai bloķētu atpakaļ plūsmu (tradicionālie čeku vārsti paļaujas uz vidēju spiedienu un straujo svaru, savukārt elektriskie pretvārsti var aktīvi iejaukties).
Elektriskā pretvārsta specifikācija
| Daļa | Materiāls | Lv spec. |
| Ķermenis | Čuguns | A126 B klase |
| Elastīgais dzelzs | A536 gr. 65-45-12 | |
| Vārpsta | Nerūsējošā tērauda 410 | A276 S410 00 |
| Nerūsējošā tērauda 431 | A276 S431 00 | |
| Sēdekļa gredzens | EPDM /NBR | |
| O-gredzens | EPDM /NBR | |
| Bukse | Ptfe | |
| Bronza | B62 C83600 | |
| Vārsta standarts | ||
| ISO 5752/BS5155/BS EN 593/MSS SP -67/API 609 | ||
| Spiediena kārta un vērtējums | ||
| Darba spiediens | 16bar/27,5bar | |
| Pārbaudes spiediens | Apvalks: 24bar/37,5bar | |
| SEAL: 17.6bar/27.5bar | ||
| Darba temperatūra | -20 grāds līdz 110 grādu EPDM sēdeklim | |
| -10 grāds līdz 80 grādu NBR sēdeklim | ||
| Piemēroti plašsaziņas līdzekļi | Ūdens, eļļa un gāze | |
| Apraksta produkti | ||
| Lielums | Dn 40- DN1200 | |
| Beigu atloks | ANSI B 16,1, lv 1092, kā 2129 | |
| Aci pret aci | ANSI B 16,10; Lv 558-1 20. sērija | |
| Augšējais atloks | ISO 5211 | |
| Saistītie produkti | 1. Oglekļa tērauda sprauslas un kontaktligzdas | 2. atloki |
| 3. Oglekļa tērauda muca-welding veidgabali | 4. caurules | |
| 5. Augsta spiediena veidgabali | 6. vārsti | |
| 7. PTFE. | 8. Misiņa veidgabali | |
| 9. Kaļos dzelzs caurules veidgabali | 10. vara veidgabali | |
| 11. rievotie veidgabali | 12. Sanitārie veidgabali utt. | |
| Apliecība | BSI, ISO9001: 2008 | |
| Pieteikumi | Saldūdens, notekūdeņi, jūras ūdens, gaiss, tvaiki, pārtika, zāles, eļļas, sārme, sāls utt. | |
| Pircēja zīmējumi vai dizains ir pieejami. | ||
| Iesaiņojums | 1. Kartona bez paletēm. | |
| 2. Kartona ar paletēm. | ||
| Vai kā pircēja prasības. | ||

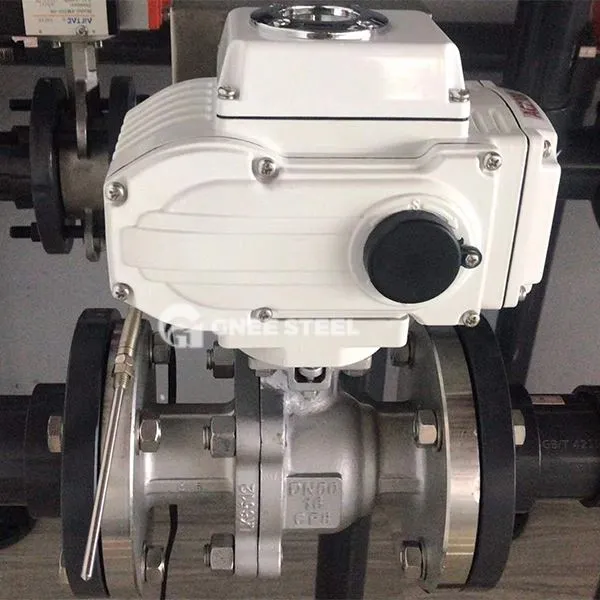

Elektriskās pretvārsts
Priekšrocības
Augstā uzticamība: Elektriskais izpildmehānisms var piespiest vārsta disku aizvērt, izvairoties no tradicionālā pretvārsta neveiksmes piemaisījumu bloķēšanas dēļ; ilgstoša dzīve: nerūsējošā tērauda izturība pret koroziju ir labāka nekā čuguna/oglekļa tērauda vārstiem.
Ierobežojumi
atkarība no ārējā barošanas avota: Kad jauda ir izslēgta, funkcijas uzturēšanai jāpaļaujas uz rezerves jaudu vai mehānisku struktūru; Augstas izmaksas: Elektriskā pievada un sadalītā struktūra padara cenu augstāku nekā parastie pretvārsti
