Spiediena blīvējuma pretvārsta apraksts
Spiediena blīvējuma pretvārsts ir vārsts, kas uzlabo blīvējuma veiktspēju caur paša barotnes spiedienu. Tas ir piemērots augsta spiediena, augstas temperatūras un korozīvu barotņu apstākļiem, un to plaši izmanto naftas ķīmijas, jaudas un citās jomās. Tā kodola dizains izmanto vidēju spiedienu, lai nospiestu blīvējuma elementu, lai tas būtu cieši piemērots ar vārsta sēdekli, lai sasniegtu dinamisku blīvēšanas efektu.
Pamata struktūra un blīvēšanas mehānisms
Galvenie komponenti:
Pašnodarbinātais vārsta vāks: tas pieņem metāla pašnozīmīgu blīvēšanas struktūru. Jo lielāks spiediens, jo nozīmīgāks ir blīvēšanas efekts.
Swing vārsta disks: to atver un aizver šūpuļa mehānisms. Blīvēšanas virsmu var metināt ar kobalta bāzes sakausējumiem vai inkrustēt ar tādiem materiāliem kā politetrafluoretilēns (PTFE).
Elastīgais blīvējuma gredzens: Daži modeļi ir aprīkoti ar lieku iesaiņojumu vai silfonu, lai uzlabotu blīvējuma uzticamību.
Aizzīmogošanas princips:
Plūstot uz priekšu, vidējs spiediens nospiež vārsta disku, lai cieši saskartos ar vārsta sēdekli, veidojot pašpietiekamu blīvējumu.
Plūstot apgrieztā virzienā, vārsta disks ātri aizveras ar gravitācijas vai atsperes iedarbību, lai novērstu atpakaļ plūsmu.
Spiediena blīvējuma pretvārsta specifikācija
|
Izpildes standarti |
APL, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Spiediena diapazons |
Klase150 ~ class2500lb (pn 16- pn420) |
|
Lieluma diapazons |
NPS1/2 "līdz NPS72" (DN15mm līdz DN1800mm) |
|
Materiālo tvērumu kalumi |
A105, F91.F11.F22, F5A, F6, LF1LC2,12CR1MOV F36 F304.F316. F321H |
|
Materiālu apjoma lējumi |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4A, 5A, 6 |
|
0 perates tips |
Manuāls, elektrisks, pneimatisks, pārnesums |
|
Vārsta tips |
Elektrostacijas vārsti, vārtu vārsti, globusa vārsti, čeku vārti |
|
Pieteikums |
elektrostacijas, naftas ķīmijas, rafinēšana, dabas gāzes metalurģija |
|
Savienojuma veids |
Atloks, metināšana, diegi, FM, BW, SW |
|
Pielāgošana |
OEM/ODM/OSM/OBM |

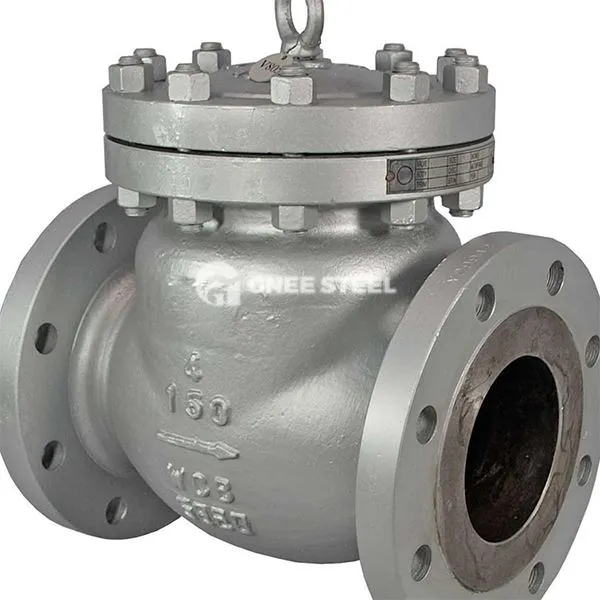

Spiediena blīvējuma pretvārsts
Priekšrocības
- Augsta spiediena pielāgošanās:
Tas var izturēt spiedienu līdz 2500. klasei (apmēram 42 MPa), kas piemērota tālsatiksmes eļļas un gāzes cauruļvadiem un rafinēšanas vienībām.
Pašslīdošā struktūra augstā spiedienā darbojas labāk, un tai nav nepieciešams nepārtraukts ārējs spiediens.
- Augstas temperatūras un korozijas pretestība:
Vārsta korpuss ir izgatavots no tērauda, nerūsējošā tērauda vai leģēta tērauda, un piemērojamais temperatūras diapazons ir -196 grāds ~ +550 grāds.
Blīvēšanas virsmu var izgatavot no cementēta karbīda (piemēram, stellīta) vai PTFE, kas var izturēt skābes un sārmu koroziju.
- Ilgs kalpošanas laiks un zema apkope:
Vārsta diska rokeris ir izstrādāts ar ierobežojuma ierīci, lai novērstu pārmērīgu atveres un blīvējuma kļūmi.
Silfons vai metāla blīvēšanas gredzens samazina iesaiņošanas nodilumu un pagarina apkopes ciklu līdz 3 reizes lielam nekā parastajiem vārstiem.
Pieteikumi
- Naftas ķīmijas rūpniecība: Augstas temperatūras eļļas produktu (mazāks vai vienāds ar 425 grādiem) un šķidru amonjaka cauruļvadu aizmugures aizsardzība naftas pārstrādes vienībās.
- Jaudas sistēma: katla tvaika cauruļvadu un kodolenerģijas dzesēšanas ūdens sistēmu vienvirziena kontrole vienvirziena kontrolē.
- Farmaceitiskās vielas un pārtika: sanitārie pret piesārņojuma blīvējumi steriliem šķidruma cauruļvadiem.
