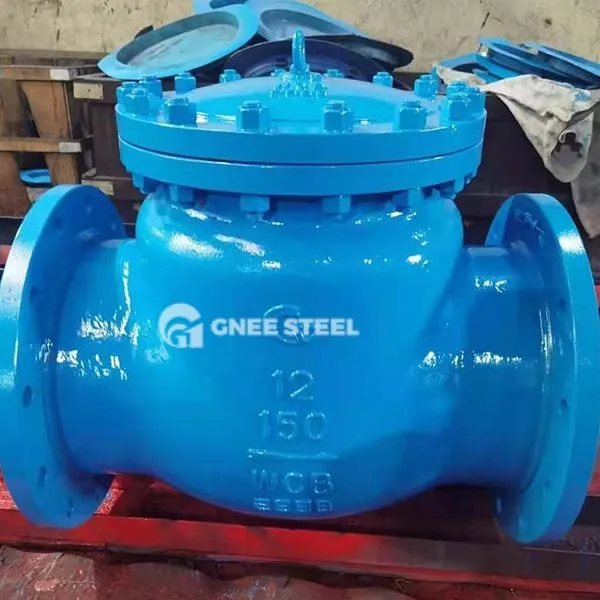

Rūpnieciskā pretvārsta apraksts
Industrial Check Valve ir automātisks vārsts, ko izmanto rūpniecības cauruļvadu sistēmās, lai novērstu vidēju atpakaļ plūsmu. Tas realizē vienvirziena plūsmas kontroli caur vārsta diska, vidēja spiediena vai atsperes spēka strupceļu, lai nodrošinātu aprīkojuma drošību un procesa stabilitāti. Tās pamatfunkcijas ietver:
Prevent Vidēja atpakaļ plūsma: bloķējiet šķidruma apgrieztu plūsmu, lai izvairītos no tādiem riskiem kā sūkņa apvērsuma un cauruļvada ūdens āmura efekts;
Automātiskā atvēršana un aizvēršana: ārēja jauda nav nepieciešama, un vārsta diska kustība tiek realizēta, paļaujoties uz šķidruma spiedienu un mehānisko struktūru.
Galvenie tipi un strukturālās īpašības
| ierakstīt | iezīmēt | pieteikums |
|---|---|---|
| LIFT pretvārsts | Vārsta disks slīd gar vārsta korpusa vertikālo centra līniju ar spēcīgu blīvējumu un lielu pretestību | Augsta spiediena, maza diametra cauruļvadi (piemēram, ķīmisko reaktoru noieta tirgi) |
| Sspārnu pretvārsts | Vārsta disks griežas ap vārpstu ar lielu plūsmas ietilpību, piemērota zemam plūsmas ātrumam un lieliem diametra cauruļvadiem | Naftas un dabasgāzes cauruļvadi |
| Tauriņa pretvārsts | Vārsta disks ir tauriņa formas struktūra ar nelielu izmēru un vieglu svaru, un tas jāuzstāda horizontāli. | HVAC sistēma, ūdens apstrādes tīkls |
| Bumbas veida atpakaļgaitas vārsts | Sfēriskajam vārsta diskam ir spēcīga pašattīrīšanās spēja uz blīvēšanas virsmas, un tas ir izturīgs pret eroziju ar daļiņu barotni. | Eļļošanas sistēmas rūdas ģērbšanās augiem un ķīmiskajiem augiem |
| Klusais pretvārsts | Instalējiet bufera ierīci, lai samazinātu vārsta diska trieciena troksni, kas piemērota trokšņa jutīgām ainām | Ūdens padeve un kanalizācija, precizitātes aprīkojuma atbalsts |
Rūpnieciskā pretvārsta specifikācija
Valve izmēri: 1/2-36 "(DN 15- DN900)
Spiediens: ANSI klase 150-2500 (pn 16- pn420)
Temperatūra: -196 līdz 500 grādiem
Ķermeņa materiāli: čuguna, oglekļa tērauds, nerūsējošais tērauds, leģētā tērauds un duplekss tērauds
Apdare (disks/kāts): čuguna, oglekļa tērauds, nerūsējošais tērauds, divstāvu tērauds un leģētā tērauds
Dizains: ASME 16.34/API 6D/API 600/BS 1868
APSTIPRINĀJUMS: ASME B16.10
Beigu atloks: ASME B16.5, Asme B16.47
BW beigas: ASME B16.25
Tests: API 598/API 6D/BS 6755
Īpašais: NACE MR -01-75
Rūpnieciskā pretvārsts
Pieteikumi
Enerģijas un ķīmiskā rūpniecība: novērš augsta temperatūras un augsta spiediena barotnes (piemēram, tvaika caurules un reaktora kontaktligzdu) aizmuguri; Ūdens apstrādes sistēma: Novērst ūdens plūsmu pēc sūkņa izslēgšanas un nodarīt tukšgaitas bojājumus; Farmaceitiskā/pārtika: Sanitārā nerūsējošā tērauda materiāls ir piemērots sterilai videi, lai novērstu krustenisko piesārņojumu; Mining un Metallurgy: Bumbas tipa atpakaļgaitas pretvārsti tiek izmantoti, lai kontrolētu barotni un daļiņu saturošu barotni.
