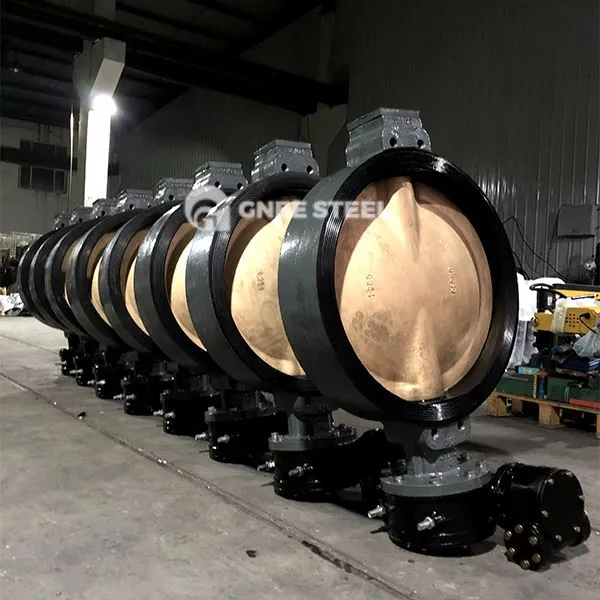

Daļēji novietots tauriņa vārsts

Pus-lug tauriņa vārsts ir tauriņa vārsts, kas savieno caurules atloku caur tapas skrūvēm. Vārsta korpuss ir veidots ar cilpas konstrukcijām (caur caurumiem vai caur caurumu iekšējiem pavedieniem) abās pusēs, kas ir ērti uzstādīšanai un nostiprināšanai un piemērota skavas tipa savienojumam. To plaši izmanto šķidruma kontrolē vidējā un zema spiediena apstākļos.

‌Strukturālā īpašība‌:
‌LuG dizains‌: stipriniet vārsta korpusa struktūru, samaziniet cauruļvada sprieguma ietekmi uz vārsta blīvējuma veiktspēju un ir piemērota biežiem atvēršanas un aizvēršanas scenārijiem;
‌Butterfly plāksnes struktūra‌: pieņemiet trīs slāņu kompozītmateriālu struktūru (piemēram, leģēta tērauda + izolācijas slānis + nerūsējošais tērauds), lai uzlabotu temperatūras izturību un deformācijas izturību;
‌ Separot tipu‌: izvēles mīksto blīvējumu (gumijas\/ptfe) vai cietais blīvējums (metāla apšuvums), noplūdes līmenis var sasniegt līdz ANSI V līmeni.

Darba princips un veiktspējas priekšrocības

Tauriņa plāksne var panākt 90 grādu griešanos caur ‌Lever principu‌ vai ‌Drive ierīci‌ un ātri kontrolēt barotni ieslēgtu un izslēgtu (atverot un aizveriet laiku mazāks vai vienāds ar 3 sekundēm);

Divkārša ekscentriska vai trīskārša ekscentriska struktūras konstrukcija samazina virsmas berzes blīvēšanu un pagarina kalpošanas laiku.
‌Core priekšrocības‌

‌ SPRIEDOŠANA UN TEMPERATŪRA pretestība‌: Piemērojamais spiediena diapazons ir līdz PN10 ~ PN16 (klase 150 ~ 300), temperatūras pārklājums ir -20 grāds ~ 250 grādu (cieto blīvējumu var pagarināt līdz 600 grādiem);
‌Low plūsmas pretestība un augsta efektivitāte‌: Tauriņu plāksnes biezums ir optimizēts, un spiediena zudums ir mazāks vai vienāds ar 0. 05MPa, kad tas ir pilnībā atvērts, kas ir piemērots lieliem plūsmas cauruļvadiem;
‌ ‌ Ģenerā apkope‌: Sākuma struktūra vienkāršo demontāžas un montāžas procesu un atbalsta blīvējuma gredzena nomaiņu tiešsaistē.



Daļēji novietots tauriņa vārsts



Pieteikumi
Ķīmiskā rūpniecība: nepieciešami korozīvu barotņu, piemēram, sērskābes un šķidru sārmu, PTFE vārsta sēdekļu un nerūsējošā tērauda vārsta korpusi, pārvadāšanai;
Ūdens attīrīšanas sistēma: DN50 ~ DN2000 ūdens piegādes tīkla regulēšana, mīkstie blīves (EPDM\/NBR) ir piemērotas noplūdes profilaksei;
Kuģi un enerģija: Jūras degvielas sistēmas un elektrostacijas dzesēšanas ūdens kontrole jāatbilst JIS\/ANSI standartiem.
Atlases un apkopes punkti
Atlases parametri
Blīvējuma tips: cietajiem blīvējumiem (volframa karbīda izsmidzināšana) priekšroka tiek dota daļiņu saturošai barotnei, un mīkstie blīvējumi nav obligāti tīriem šķidrumiem;
Piedziņas režīms: tārpa pārnesumu vai pneimatisko piedziņu ieteicams DN lielāks vai vienāds ar 300, un manuāla sviras darbība nav obligāta DN ＜ 300;
Materiāla adaptācija: 316L vārsta korpuss + Hastelloy blīves tiek atlasīti kodīgai videi, un WCB + cietais sakausējums tiek izmantots tvaikam ar augstu temperatūru.
‌Selpošanas specifikācijas‌

Katru ceturksni pārbaudiet, vai lugas skrūves priekšslodze, lai novērstu atslābināšanu un atloku noplūdi;
Vārsta dobums jātīra ik pēc sešiem mēnešiem barotnei, kas satur daļiņas, lai izvairītos no tauriņu plāksnes iestrēgšanas;
Eļļošanās cikls: pievienojiet vārsta kātam ar augstu temperatūru ievietoto stumbra gultnim ik pēc 12 mēnešiem (piemērojams vairāk nekā vai vienāds ar 150 grādu darba apstākļiem).
