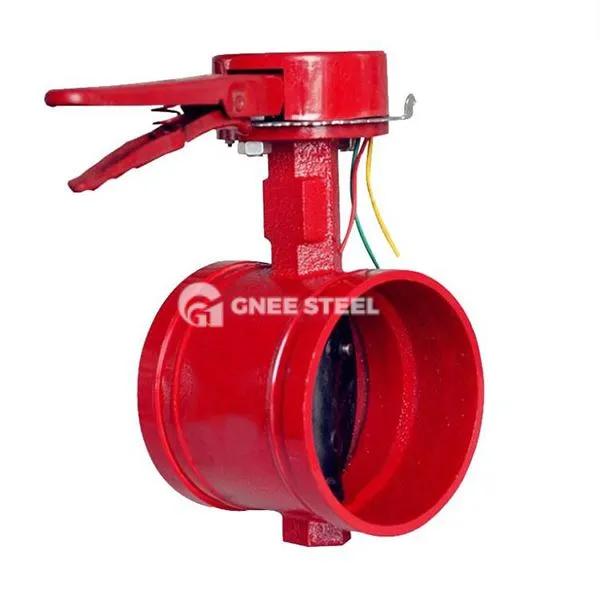

Rievots tauriņa vārsts

‌ Groove tauriņu vārsts‌ (pazīstams arī kā ‌ rievu tauriņu vārsts‌) ir tauriņa vārsts, kas izmanto ‌ rievu skavas savienojumu‌. Vārsta plāksni virza ar tārpa pārnesumu vai rokturi, lai pagrieztu 90 grādu, lai sasniegtu atvēršanas un aizvēršanas vadību, un, lai uzraudzītu vārsta statusu reālā laikā, tiek izmantota integrēta elektriskā signāla atgriezeniskās saites ierīce. Tās galvenās iezīmes ir:

‌ Groove Connection‌: vārsta korpusam ir gredzenveida rieva, kas ātri savienota ar cauruli caur skavu, samazinot atloka skrūvju izmantošanu un uzlabojot uzstādīšanas efektivitāti par vairāk nekā 50%.
‌ Signāla atgriezeniskā saite‌: iebūvētā kontakta signāla ierīce var izvadīt “ieslēgšanas/izslēgšanas” elektrisko signālu un saistīt ar ugunsgrēka trauksmes sistēmu (piemēram, D81X modeli).

Galvenā struktūra ‌

‌ Ķermeņa materiāls‌: kaļamā dzelzs (DN5 0 ~ DN600), nerūsējošais tērauds (304/316L), piemērots zema spiediena cauruļvadiem, piemēram, uguns aizsardzība, ūdens padeve un kanalizācija (PN10 ~ PN16). ‌ SeprezELING FORMA‌: ‌Soft SEAL‌: EPDM vai PTFE blīvējuma gredzens, normāls temperatūras noplūdes līmenis sasniedz VI līmeni (noplūdes ir mazāks vai vienāds ar 0,1%× DN), piemērojamā temperatūra -20 grāds ~ 150 grādu ‌. ‌Metāls cietais blīvējums‌: apšuvuma karbīds (piemēram, stellīts), temperatūras izturība, kas ir mazāka vai vienāda ar 425 grādiem, spiediena izturības līmenis palielinājās līdz PN25‌. ‌ Funkcionālas priekšrocības‌

‌ Ātra atvēršana un aizvēršana‌: Manuāls operācijas griezes moments ir mazāks vai vienāds ar 50n · m, atverot un aizverot laiku mazāks vai vienāds ar 3 sekundēm; Elektriskais tips ir piemērots automātiskai vadības sistēmai‌. ‌Two-ceļa plūsma‌: NAV jāņem vērā barotnes plūsmas virziens uzstādīšanas laikā, kas piemērots divvirzienu plūsmas cauruļvadiem (piemēram, uguns sūkņa pretbackplūsmas ainai) ‌. Viegla apkope: vārsta vāks ir noņemams, atbalstot blīvēšanas komponentu nomaiņu tiešsaistē ar uzturēšanas periodu no 3 līdz 5 gadiem.

Projektēšanas standarts: MSS SP -67
Savienojums beidzas: rieva ar Awwa C606
Augšējais atloka standarts: ISO 5211
Kāta piedziņa ar taustiņiem, paralēlu vai diagonālu kvadrātu vai fl galvas
Darba spiediens: 300psi
Pēc pieprasījuma pieejami 175psi, 200psi un 250 psi
Temperatūras diapazons: 0 grāds - 100 grāds
Pārklājums: saplūšana saistīta ar epoksīda pārklājumu saskaņā ar ANSI/AWWA C550 vai gleznošanu pēc pieprasījuma



Rievots tauriņa vārsts



Pieteikumi
Ugunsdrošības sistēma: Automātiska sprinkleru ugunsdzēšēšanas sistēma Galvenās cauruļu vadība, ko izmanto kopā ar ūdens plūsmas indikatoru un trauksmes vārstu grupu.
Ūdens padeve un kanalizācija: priekšroka dodama centrālā gaisa kondicionēšanas cirkulējošā ūdenī, ēkas ūdens padeves tīklam, EPDM mīksto blīvējuma modelim.
Rūpnieciskais cauruļvads: barotnes, kas satur gaismas daļiņas, tiek nogrieztas (piemēram, dzesēšanas ūdens, saspiesta gaiss), un vārsta dobuma putekļi regulāri jātīra.
