Pilns lugas tauriņa vārsta apraksts

Pilns tauriņa vārsts ir tauriņa vārsts, kas savienots ar cauruļvadu caur spraugas atloka struktūru. Vārsta korpuss ir veidots ar cilpām ap to un ir tieši piestiprināts pie cauruļvada atloka ar skrūvēm. Tam ir gan vafeļu tauriņa vārsta kompaktums, gan atloka tauriņa vārsta stabilitāte. Galvenais dizains ietver:

‌Aknācības metode‌:
Caurlaides tips (tips): cilpa ir caurbruņota caurums. Uzstādot, ir vajadzīgas garas skrūves, lai iekļūtu atlokos no abām pusēm, kas ir piemēroti parastajiem darba apstākļiem.
‌ Internal diegu tips (LT tips): uzgaļai ir iekšēji pavedieni un tas ir savienots ar cauruļvada atloku caur īsām skrūvēm, kas samazina skrūvju šļūdes risku un pagarina blīvējuma kalpošanas laiku par 30%~ 50%.
‌Valve ķermeņa materiāls‌: Lieta tērauds (WCB/LCB), nerūsējošais tērauds (304/316) vai duplekss tērauds, kas piemērots NPS 2 "~ 40" (DN50 ~ DN1000) kalibrim.
‌ STRUKTŪRAS APSTIPRINĀJUMS:
‌ Trīsdimensiju ekscentriskais metāla blīvējums‌: tauriņa plāksne un vārsta sēdeklis ir metināts ar stellītu sakausējumu, temperatūras izturība ir mazāka vai vienāda ar 600 grādiem, spiediena izturību līdz 600 klasei (PN100).
‌Elastīgs blīvējums‌: tauriņa plāksne ir iestrādāta ar PTFE vai EPDM blīvējuma gredzenu, noplūdes līmenis sasniedz VI, kas piemērots -20 grādam ~ 150 grādu darba apstākļi‌.

Pilna lugas tauriņa vārsta specifikācija

priekšmets	novērtēt
Struktūra	Tauriņš
Pieteikums	Laistīt
Izcelsmes vieta	Henāns
Spēks	Rokasgrāmata
Pielāgots atbalsts	OEM, ODM
Garantija	3 gadi
Barotnes temperatūra	Vidēja temperatūra
Plašsaziņas līdzekļi	Ūdens gāze
Produkta nosaukums	Nerūsējošā tērauda luktura vārsts
Ķermeņa materiāls	Nerūsējošais tērauds
Savienojums	Pavediens
Disks	Nerūsējošais tērauds
Stumbrs	Nerūsējošais tērauds
Sēdekļa materiāls	EPDM/NBR/PTFE
Darbība	Svira/pārnesumu kaste/penumatic/elektriska
Darba spiediens	Pn 10- pn16
Iesaiņošana	Koka korpuss
'	1

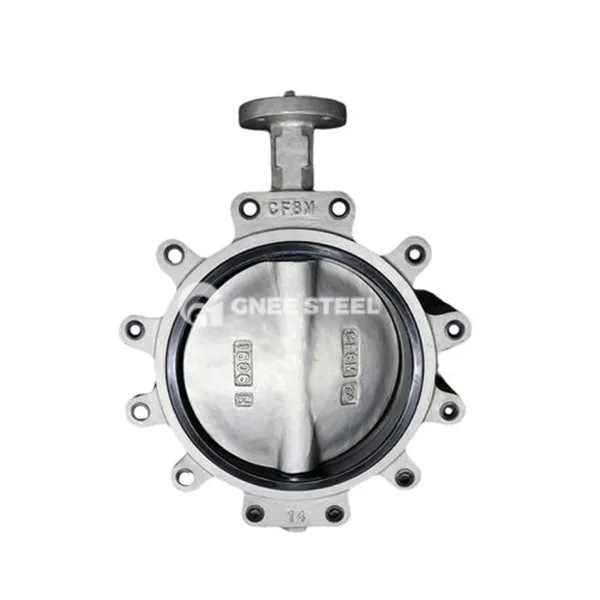

Pilns lugas tauriņa vārsts

Atlases punkti

Blīvējuma tips:
Vēlams tīrs ūdens/gaiss: priekšroka tiek dota EPDM mīkstajam blīvējumam, kas samazina izmaksas par 40%.
Augsta temperatūra/kodīga barotne: tiek izvēlēts stellīta cietais blīvējums, kura daļiņu izturības kalpošanas laiks ir lielāks vai vienāds ar 10 gadiem.
Piedziņas režīms:
NP mazāks vai vienāds ar 12 "(DN300) ar turbīnu kasti (griezes moments ir mazāks vai vienāds ar 500N · m), NP lielāks vai vienāds ar 14" ar pneimatisko izpildmehānismu (griezes moments lielāks vai vienāds ar 2000n · m).
Uzstādīšanas piesardzības pasākumi

Atloka izlīdzināšana: novirzei jābūt mazākai vai vienādai ar 1 mm, un skrūvēm jābūt savilkām pa diagonāli (ieteicama priekšslodze: oglekļa tērauda skrūves 80 ~ 120n · m).
Plūsmas virziena vadība: uzstādot horizontāli, vārsta stumbra asij jābūt vertikālai pret zemi, lai novērstu vidēju nogulsnēšanos un nodilumu uz blīvējuma virsmas.
