Vafeļu stila tauriņa vārsts

Vafeļu tauriņa vārsts ir vārsts, kas fiksēts starp diviem cauruļu atlokiem ar tapām. Tās tauriņa plāksne griežas 0 grāds ~ 90 grādu ap asi, lai realizētu atvēršanas un aizvēršanas vadību. Tam ir kompaktās struktūras īpašības, viegls svars (svars ir tikai 30% ~ 50% no tā paša specifikācijas vārtu vārsta) un ātra darbība. Galvenais dizains ietver:

Vārsta korpusa materiāls: pelēks čuguna (HT200/HT250), kaļamā dzelzs (qt 450-10) vai nerūsējošais tērauds, kas piemērots DN50 ~ DN600 diametra caurulēm.
‌Aknācēju metode‌: nav patstāvīga atloka, kas sasprauž starp cauruļu atlokiem ar garām skrūvēm, ietaupot uzstādīšanas vietu, bet nodrošinot atloka izlīdzināšanu.
‌ SPĒLĒŠANA‌:
‌Soft Seal‌: tauriņa plāksnes mala ir pārklāta ar gumijas vai PTFE blīvējuma gredzenu, noplūdes līmenis istabas temperatūrā sasniedz VI līmeni (mazāks vai vienāds ar 0. 1%× DN), un piemērojamā temperatūra ir -20} ~ 150 grādu.
Cietais blīvējums: tauriņa plāksni un vārsta sēdekli metina ar cieto sakausējumu (piemēram, stellītu), ar temperatūras izturību ir mazāka vai vienāda ar 425 grādiem un spiediena izturību līdz PN25 (2,5MPa).

Veiktspējas īpašības

Šķidruma kontroles priekšrocības
Pilnībā atvērts tauriņa plāksnes biezums ir vienīgā plūsmas pretestība, spiediena kritums tiek samazināts līdz 1/3 no tā paša specifikācijas vārsta vārsta, un plūsmas regulēšanas linearitāte ir lieliska.

Trīs ekonomiskā struktūra (piemēram, HH44X modelis) sasniedz nulles berzes atvēršanu un aizvēršanu, un kalpošanas laiks ir 3 ~ 5 reizes garāks nekā tradicionālajiem tauriņu vārstiem.

‌ Karstas pretestība un izturība pret koroziju
Cietā blīvējuma modelis ir piemērots barotnei, kas satur daļiņas (piemēram, sēru saturošu eļļu un gāzi, mušu pelnus), un nodilumizturīgais pārklājums var izturēt eroziju ar plūsmas ātrumu, kas mazāks vai vienāds ar 15 m/s.

Epoksīda sveķu smidzināšanas vārsta korpuss ir izturīgs pret skābes un sārmu koroziju, un sāls izsmidzināšanas tests ir lielāks vai vienāds ar 1000 stundām bez rūsas.

‌ ‌šu instalēšana un apkope
Skavas tipa savienojums samazina uzstādīšanas vietu par 40%, salīdzinot ar atloka tipu, bet, lai kontrolētu skrūves priekšslodzi (ieteicamā vērtība: oglekļa tērauda skrūve 70 ~ 100n · m), ir nepieciešams griezes momenta uzgriežņu atslēga.

Noņemamais vārsta plāksnes dizains atbalsta blīvējuma gredzena nomaiņu tiešsaistē, un apkopes cikls tiek pagarināts līdz 3 ~ 5 gadiem.

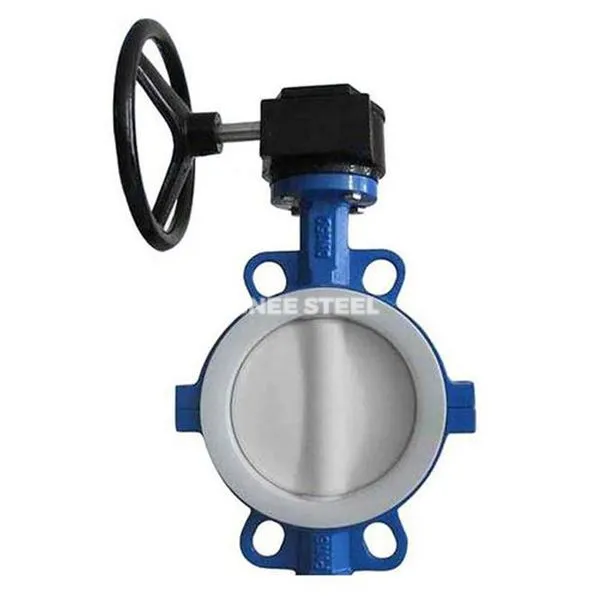

Vafeļu stila tauriņa vārsts



Pieteikumi
Naftas ķīmijas rūpniecība: naftas un gāzes cauruļvadi naftas pārstrādes rūpnīcās (150. klase ~ 600), skābes un sārmu uzglabāšanas tvertnes imports un eksports.
Barošanas sistēma: katlu padeves ūdens regulēšana, dzesēšanas tornis cirkulējošā ūdens kontrolē (DN200 un jaunāks ir vēlams cietais blīvējums).
Ūdens padeve un kanalizācija: Ugunsgrēka izejas pārtraukuma profilakse, daudzstāvu ēkas centrālā gaisa kondicionēšanas ūdens sistēma
