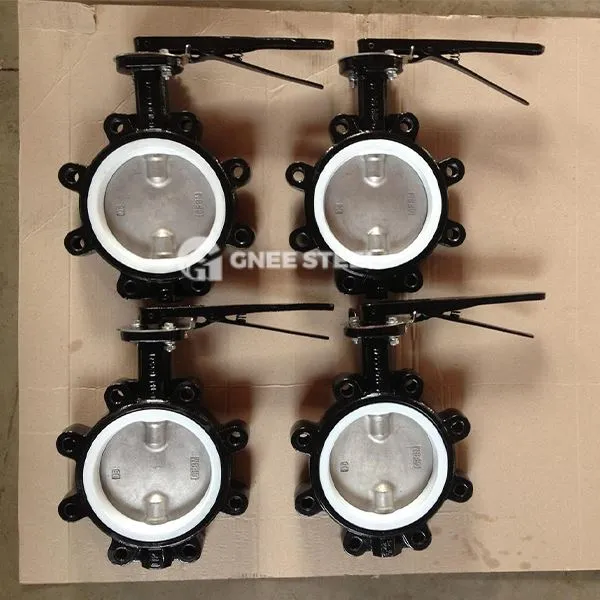

Čuguna tauriņa vārsta lugas tips Apraksts
Luga tipa čuguna tauriņa vārsts ir vārsts, kas ir piestiprināts pie cauruļvada, izmantojot savienojuma savienojumu, un izmanto rotējošu tauriņa plāksni, lai sasniegtu vidēju ieslēgtu/izslēgtu vai plūsmas regulēšanu. Tās pamatstruktūra ietver:
Valve Body: izgatavots no čuguna (pelēks čuguna vai kaļamā dzelzs), tam ir augsta izturība un izturība pret koroziju un ir piemērota vidēja un zema spiediena scenārijiem.
Butterfly plāksne: diska formas struktūra, kas izgatavota no čuguna, nerūsējošā tērauda vai neilona, kas savienota ar vārsta kātu, lai sasniegtu 0 grādu -90 grāda rotācijas kontrole.
Separāts gredzens: parasti lietots NBR (nitrila gumija), EPDM (etilēna propilēna diēna monomēra gumija) vai PTFE (poliTetrafluoretilēna), lai izpildītu dažādas barotnes prasības.
Operēšanas mehānisms: atbalsta manuālu (rokturi, tārpa pārnesumu), pneimatisko vai elektrisko piedziņu, un daži modeļi ir aprīkoti ar pašbloķēšanas funkciju.
LuG Design: vārsta korpusa atlokam ir vītņoti caurumi vai caur caurumiem, kas ar tapas skrūvēm savienoti ar cauruļvada atloku, lai to varētu viegli uzstādīt un izjaukt.
Čuguna tauriņa vārsta lugas veida specifikācija
|
Priekšmets |
Dk 56- lb elektriskā pievada vārsta liešanas tērauda lukturis Motorizēto tauriņu vārsti |
|||
|
Spēks |
Elektriskais pievads |
|||
|
Ostas izmērs |
2"~16" |
|||
|
Struktūra |
Tauriņš |
|||
|
Savienojuma veids |
Oriģināls |
|||
|
Materiāls |
Lieta tērauds, čuguna |
|||
|
Disku materiāls |
Nerūsējošais tērauds |
|||
|
Ražošanas vieta |
Henans, Ķīna |
|||
|
Garantija |
1 gads |
|||
|
Savienojuma veids |
Vēsts, vafele |
|||
|
Darba spiediens |
ANSI 150. klase, 300. klase |
|||
|
Kontroles režīms |
Ieslēgšanas/izslēgšanas tipa vai regulēšanas tips |
|||
|
Spriegums |
DC12 ~ 24 V (± 10%), ac 110-220 V, 50/60Hz |
|||
Čuguna tauriņa vārsta lugas tips
Piezīmes
Selekcija un instalācija:
Atlasiet blīvēšanas materiālus (piemēram, EPDM ūdensizturīgus un PTFE korozijai izturīgus) atbilstoši barotnes īpašībām.
Uzstādot, izlīdziniet caurules atloka virzienu un vienmērīgi pievelciet skrūves, lai nelīdzenā spēka dēļ izvairītos no vārsta korpusa deformācijas.
Sadarbība un apkope:
Izvairieties no tauriņa plāksnes, lai ilgu laiku atrastos pusi atvērtā stāvoklī, lai samazinātu kavitāciju un nodilumu.
Regulāri pārbaudiet blīvējuma gredzena nodilumu (ieteicams ik pēc sešiem mēnešiem) un savlaicīgi nomainiet novecojošās detaļas.
Speciālā vides adaptācija:
Lietojot aukstos apgabalos, ir jāpievieno antifrīzu pasākumi, lai novērstu ledus un izplešanos vārsta korpusā.
Korozīvu datu nesēju scenārijiem ieteicams izmantot fluora izklātu vārsta ķermeņus vai virsmas pārklājuma apstrādi.
Piemērojamie
Municipal Engineering: pilsētas ūdens padeve, ugunsdrošības cauruļu tīkls un notekūdeņu attīrīšanas sistēma.
Petroķīmiskā rūpniecība: cauruļvada kontrole, kas satur kodīgas gāzes vai šķidrumus (piemēram, skābi un sārmu barotni).
HVAC: Dzesēšanas ūdens cirkulācija, termiskās cauruļu tīkls un ventilācijas sistēma. Rūpnieciskā ražošana: dūmgāzes apstrāde un zema spiediena šķidruma pārvaldība enerģijas un metalurģijas nozarēs.
