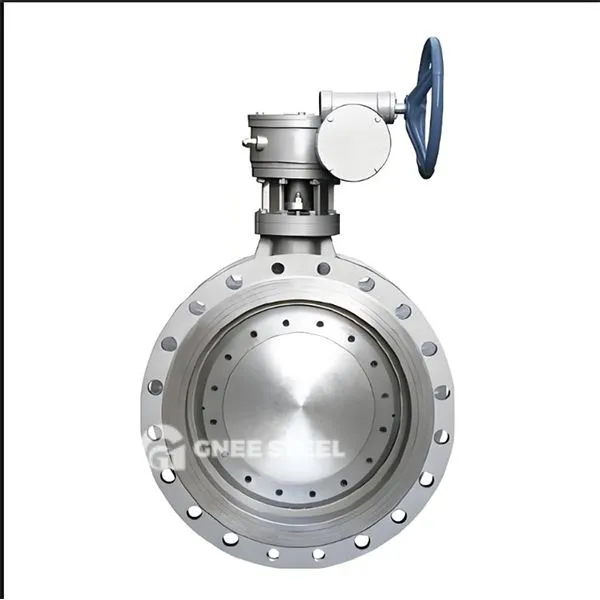

Metāla sēdvieta tauriņa vārsts

Metāla sēdekļa tauriņa vārsts ir tauriņa vārsts, kas kā blīvēšanas virsmu izmanto metāla materiālu. Atšķirībā no tradicionālajiem mīksti aizzīmogotiem tauriņa vārstiem (piemēram, gumijas vai PTFE blīvējumiem), metāla sēdekļa tauriņa vārsti sasniedz blīvēšanu caur metāla un metāla kontaktu un ir piemēroti skarbiem darba apstākļiem, piemēram, augsta temperatūra, augsts spiediens un kodīgs barotne.

Pamata struktūra un dizains ‌
‌ Vārsta sēdekļa materiāls ‌

Noslēguma virsma pieņem ‌metāla un metāla kontakta formu‌. Parastie materiāli ietver nerūsējošo tēraudu (piemēram, 304\/316), cementētu karbīdu (piemēram, stellītu sakausējumu) vai virsmas izsmidzināts volframa karbīda nodilums izturīgs slānis, kas ir piemērots augsta temperatūras, augstspiediena un daļiņu saturošiem vidējiem scenārijiem.
Dažos dizainparaugos tiek izmantoti multi-slāņa metāla blīvēšanas gredzeni‌, lai kompensētu termisko deformāciju, izmantojot pavasara priekšslodzi, lai uzlabotu blīvēšanas uzticamību.
‌ Tauriņa plāksne un blīvēšanas forma ‌

Tauriņa plāksnes malu apstrādā koniskā virsmā vai sfēriskā virsmā, veidojot ‌ līnijas kontakta blīvējumu‌ ar metāla vārsta sēdekli, samazinot atveres un aizvēršanas griezes momentu, vienlaikus uzlabojot nodiluma pretestību;
Trīs ekonomikas struktūra (cilmes nobīde, tauriņu plāksnes centra nobīde, konusa leņķa nobīde) dizains realizē berzes bezkontakta atvēršanu un slēgšanu, pagarinot kalpošanas laiku.



Metāla sēdvieta tauriņa vārsts



Pieteikumi
‌Enerģijas lauks‌: Tvaika cauruļvadu augstspiediena nogriešana termiskajās elektrostacijās un atomelektrostacijas dzesēšanas ūdens sistēmas;
Ķīmiskā rūpniecība‌: cauruļvada kontrole ļoti korozīvai barotnei (piemēram, koncentrētai sērskābei un šķidriem sārmiem), kam nepieciešami Hastelloy vārsta sēdekļi;
Metalurģiskā inženierija‌: Sprādziena krāsns gāzes putekļu noņemšanas sistēma, augsta temperatūras dūmgāzes regulēšana, temperatūras izturībai jābūt lielākai vai vienādai ar 400 grādiem.

Atlases un operācijas punkti‌
‌
Galvenā parametru atbilstība‌

Vēlams izvēlēties trīscentrisku metāla cieti noslēgtu tauriņa vārstu (piemēram, D343H tipu) ar nominālo diametru DN50 ~ DN2000 un ANSIVI noplūdes līmeni;
Augstas temperatūras darba apstākļiem ir jāpārbauda vārsta korpusa un vārsta sēdekļa materiālu termiskās izplešanās koeficientu saskaņošana, lai novērstu termisko traucējumus.
‌
Piedziņas režīma optimizācija‌

Liela diametra (DN lielāks vai vienāds ar 500) vai augstspiediena vārstiem ieteicams izmantot turbīnu palēninājumu + elektriskos izpildmehānismus, kas aprīkoti ar griezes momenta aizsardzības ierīcēm;
Biežiem pielāgošanas gadījumiem ir nepieciešams izvēlēties precizitātes pozicionētājus, un vadības atveres kļūdai jābūt mazākai vai vienādai ar ± 1%.
