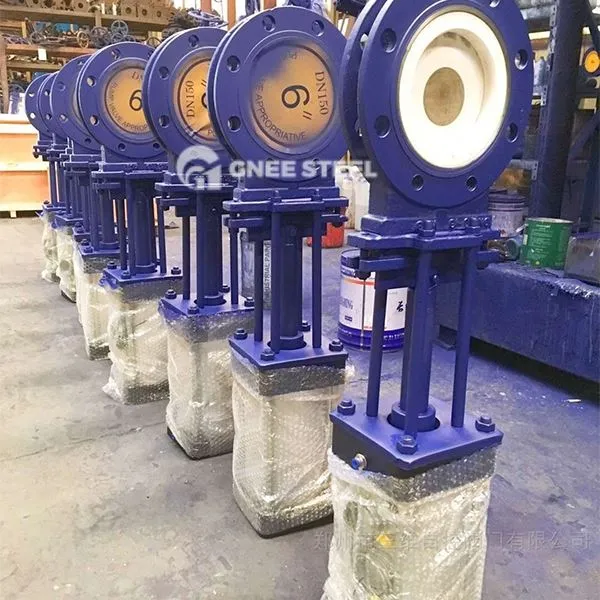

Pneimatisko vārtu vārstu apraksts
Pneimatisko vārtu vārsti ir vārsti, kas kā enerģijas avotu izmanto saspiestu gaisu. Vārsta kātu virza cilindrs, lai panāktu vertikālu vārtu celšanu. Tos izmanto cauruļvada vidi pilnīgai atvēršanai vai pilnīgai slēgšanas kontrolei, un tos nevar izmantot plūsmas regulēšanai. Ir divu veidu blīvējumi:
Pašslīdēšana: Vārti ar vidēju spiedienu piespiež pret vārsta sēdekli, lai panāktu blīvējumu (piemēram, zema spiediena apstākļi).
Piespiedu blīvējums: aizverot, ir nepieciešams ārējs spēks (piemēram, cilindra vilce), lai nospiestu vārtu un vārsta sēdekli, kas ir piemērots augstspiediena vai augstas prasības blīvēšanas scenārijiem.
Pamata struktūra un tips
Tipisks konstrukcijas dizains:
Paralēli dubultie vārti: abus vārtus iepriekš presē un aizzīmogo ar avotiem vai cilindriem, lai novērstu traucējumus un uzlabotu blīvēšanas uzticamību.
Bufera mehānisms: Daži modeļi (piemēram, Z644H) izmanto divslāņu cilindrus vai bufera ierīces, lai samazinātu slēgšanas triecienu un pagarinātu blīvējuma virsmas kalpošanas laiku.
Noslēguma virsmas materiāls: cietiem blīvējumiem (sakausējumiem vai keramiku) izmanto granuliem, un tīriem šķidrumiem izmanto mīkstos blīvējumus (PTFE).
Galvenie tipi:
| Ierakstīt | Feature | Pieteikumi |
|---|---|---|
| Pneimatiskais paralēlais dubultā diska vārtu vārsts | Divkāršo vārtu dizains, lai pretotos beršanas, bufera mehānismam, lai novērstu traucējumus | Naftas, ķīmiska viela, mušu pelnu nodošanas sistēma |
| Pneimatiski plakano vārtu vārsts | Plūsmas kanāls ir vienāds diametrs, spiediena kritums ir mazs, un pilnībā atvērta/pilnībā slēgta darbība ir stabila | Vidēja un zema spiediena cauruļvadi ūdenim, tvaikam, eļļai utt. |
| Pneimatiski nogrieztu vārtu vārsts | Piespiedu blīvēšanas struktūra, augsta spiediena pretestība (mazāka vai vienāda ar 1. 0 MPA) | Farmaceitiskā un enerģijas nozare sāk un pārtrauc kontroli |
Pneimatisko vārstu vārstu specifikācija
|
priekšmets |
vārsts |
|
Pieteikums |
Elektrostacija, jūras, ķīmiska viela, konstrukcija, transports |
|
Ostas izmērs |
Dn 15- DN200 |
|
Garantija |
2 gadi |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Modeļa numurs |
GVC001 |
|
Spēks |
Manuāla, elektriska, pneimatiska, hidrauliska |
|
Barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
Struktūra |
Vārti |
|
Plašsaziņas līdzekļi |
Eļļa, ūdens, gāze, lox, skābe |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
Pneimatisko vārtu vārsti
Apgatavojami:
Enerģijas nozare: jēlnaftas cauruļvadi rafinēšanas rūpnīcās, tvaika sistēmas siltuma elektrostacijās (temperatūras izturība ir mazāka vai vienāda ar 350 grādiem).
Industriālās sistēmas: Putekļu kontrole cementa augos, vircas nogriešana notekūdeņu attīrīšanas iekārtās.
Speciāli darba apstākļi: uzliesmojoša un sprādzienbīstama vide, kurai nepieciešama sprādziena necaurlaidīga sertifikācija (piemēram, ATEX standarti).
Key punkti atlasei:
Medium raksturlielumi: Vidēji saturošām daļiņām izvēlieties cietos blīvējumus (volframa karbīda/keramikas) un tīriem šķidrumiem izvēlieties PTFE mīkstos blīvējumus.
SPIEDZĪBAS LĪMENIS: Augsta spiediena apstākļos (lielāks vai vienāds ar 1,6MPA) priekšroka dodama piespiedu blīvējumiem, un zemā spiedienā var izvēlēties pašpārliecinātības struktūras.
Drive Configuration: Augstas frekvences darbībai ieteicams veikt pneimatiskus divkārša darbības izpildmehānismus, kas atbalsta ātru atvēršanu un aizvēršanu (mazāks vai vienāds ar 3 sekundēm).
