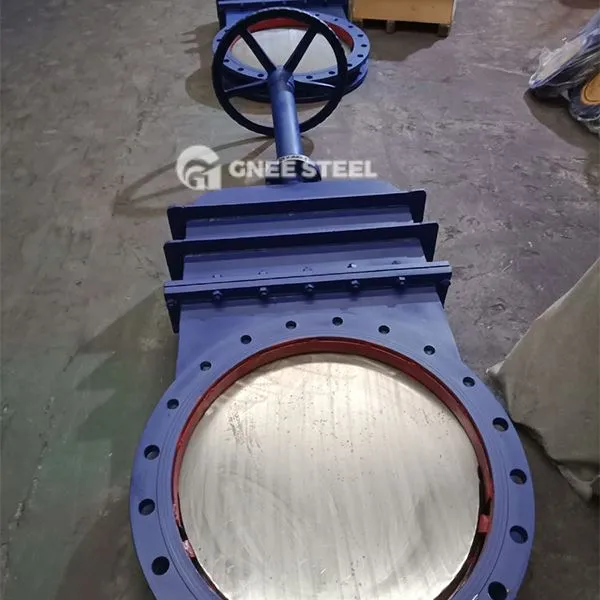

Manuāli vārtu vārsti

‌Manual vārtu vārsts ir vārsts, kas kontrolē šķidruma plūsmu ar manuālu darbību. Tās atvēršanas un aizvēršanas daļas ir vārti. Vārtu kustības virziens ir perpendikulārs šķidruma virzienam. Tas var sasniegt tikai pilnīgu barotnes atvēršanu vai pilnīgu aizvēršanu, un to nevar izmantot plūsmas regulēšanai vai droseļvārstu.

Pamata struktūra un komponenti
‌NAUTU KOMPONENTI‌:
‌Valve Body‌: galvenā struktūra, kas atbilst šķidruma kanālam. Materiālam jābūt pielāgotam vidējās īpašībām.
‌Gate: tas ir sadalīts stingros vārtos (integrālā liešana) un elastīgos vārtos (nedaudz deformējami). Daži modeļi pieņem dubultā vārtu paralēlo dizainu, lai uzlabotu blīvējumu.
‌ Virsmas veikšana:
‌Metāla blīvējums: piemēram, karbīda virsma (6 stellīts), izturīgs pret augsto temperatūru un daļiņu eroziju.
‌NOn-metal blīvējums: piemēram, politetrafluoretilēns (PTFE), piemērots tīriem šķidrumiem.
‌Drive ierīce‌: roku, vārsta kāts un vārsta stumbra uzgrieznis, kas virza vārtus, lai paceltos un nokristu, pagriežot roku.

Darba princips
‌ Sākot un noslēgt procesu‌:
‌ Open‌: pagrieziet rokas riteni pulksteņrādītāja virzienā, vārsts stumbrs ved vārtus, lai pacelties vertikāli, pilnīgi ārpus plūsmas kanāla un veidotu netraucētu kanālu‌.
‌Pārbaudiet‌: Pagrieziet rokas riteni pretēji pulksteņrādītāja virzienam, vārti tiek nospiesti uz leju, lai cieši pieguļ ar vārsta sēdekli, lai panāktu blīvējuma griezumu‌.
Mehānisms
‌Wedge Seal‌: vārti veido ķīļa leņķi (parasti 50 grādi) ar vārsta sēdekli, un vidējs spiediens palīdz uzlabot blīvējuma efektu‌.
‌Lastiska kompensācija‌: elastīgos vārtus var nedaudz deformēt, lai kompensētu kļūdu apstrādi vai nodilumu un uztur blīvēšanas uzticamību‌.

1. Dizains un ražošana: ANSI B16.34, API 600, API6D
2. Virsbūves struktūra: OS & Y, pieskrūvēts motora pārsegs, ciets vai elastīgs ķīļa dizains
3. Izmēru diapazons: no 2 ″ līdz 36 ″
4. Spiediena vērtējumi: ANSI klase 150 mārciņas, 300 mārciņas, 600 mārciņas, 900 mārciņas, 1500 mārciņas
5. Beigu savienojumi: atloka, muca metināt
6. Materiāli, kas pieejami: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A vai līdzvērtīgs
7. ir pieejami dažādi apdares materiāli, lai tie atbilstu dažādiem servisa apstākļiem
8. izpildmehānisms: rokasgrāmata, elektriskais pievads
9. NACE MR 0175 pēc pieprasījuma



Manuāli vārtu vārsti



Pieteikumi:

Naftas ķīmijas rūpniecība: jēlnaftas un tvaika cauruļvadu robeža.
Notekūdeņu apstrāde: vircas cauruļvadi, kas satur piemaisījumus, piemēram, šķiedru un celulozi, izmantojot asmeņu formas vārtus, lai nogrieztu piemaisījumus.
Elektrības sistēma: katlu notekūdeņi, dzesēšanas ūdens sistēmas atvēršana un aizvēršana.
