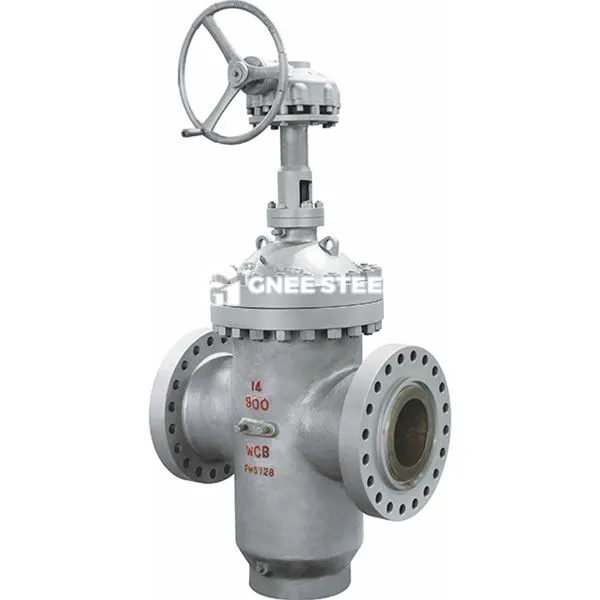

Caur vadu vārtu vārstu

Caur vadu vārtu vārstu ir vārtu vārsts ar pilna caurlaides plūsmas kanāla dizainu. Kad vārti tiek atvērti, tie ir pilnībā atdalīti no šķidruma kanāla, veidojot netraucētu taisnas plūsmas kanālu. Spiediena kritums ir ārkārtīgi mazs (nenozīmīgs), kad šķidrums iziet cauri. Šāda veida vārsts ir paredzēts pilnvērtīgam/pilnībā slēgtam šķidruma bloķēšanai un nav piemērots plūsmas regulēšanai.

Plūsmas kanāla dizains

Pilna urbuma struktūra: vārsta korpusa iekšējais dobums atbilst cauruļvada iekšējam diametram. Pēc tam, kad vārti ir pacelti vārsta dobuma augšdaļā, šķidrums var iziet cauri bez šķēršļiem, samazinot turbulenci un enerģijas zudumus.
‌Bidirectional blīvējums: Kad vārti saskaras ar vārsta sēdekļa blīvējuma virsmu, divvirzienu nogriešana tiek panākta, izmantojot vidēju spiedienu vai mehānisku priekšslodzi, kas ir piemērota cauruļvadu sistēmām ar uz priekšu vai apgrieztu plūsmu.
‌
Galvenās sastāvdaļas

Bonneta savienojums: motora pārsega un vārsta korpuss ir savienoti ar skrūvju atlokiem (piemēram, ANSI standarta atlokiem), kas ir ērti, lai izjauktu un apkopotu blīvējošās blīves vai iekšējās sastāvdaļas.
‌
Vārtu tips:
‌Wedge formas atsevišķi vārti: vārsta sēdekli ir spiests nospiest ķīļa leņķi, kas ir piemērots vidēja un zema spiediena tīram barotnei.
‌Paralēli dubultie vārti: blīvēšanas virsmas kļūdu kompensē ar atsperēm vai mehāniskiem ķīļiem, un tā ir izturīga pret augsta spiediena un daļiņu saturošu barotni.
‌
Veiktspējas priekšrocības
‌Low plūsmas pretestība: plūsmas pretestības koeficients pilnībā atvērtā stāvoklī ir tikai {{0}}. 1 ~ 0,2, kas ir piemērots tālsatiksmes cauruļvadiem vai augsta plūsmas ātruma scenārijiem.
Augstā blīvēšana‌: blīvēšanas virsma ir metināta ar cieto sakausējumu (piemēram, stellītu) ar cietību ‌HRC50 ~ 60‌, izturīgs pret eroziju un koroziju‌.

• Pieejami izmēri (nominālais): 2 "/DN50 līdz 24 ''/DN600

• Darba spiediens: 300 psi (21 bārs) • Sēdekļa tips: elastīgs ķīlis

• Pabeigt: saplūšanu saistīta ar epoksīdu pārklāta iekšējā un ārējā

• Savienojumi: atloka diametrs un biezums saskaņā ar ANSI B16.1 125. klasi, lv 1092-2 pn10 vai lv 1092-2 pn16

• Specifikācijas: dizains un izmēri atbilst AWWA C515.

• Funkcijas: Iegremdēts, nerūsējošā tērauda kāts, lai ērti piestiprinātu uzraudzības slēdzi



Caur vadu vārtu vārstu



Pieteikumi

Naftas ķīmijas rūpniecība: Naftas rafinēšanas vienību reaktoru ieplūdes un izejas cauruļvadi, kas piemēroti sēru saturošām eļļas un gāzes barotnēm (nepieciešami NACE MR0175 sertificēti materiāli).
Pašvaldības ūdens padeve un kanalizācija: pilsētas ūdens padeves stumbra caurules un notekūdeņu attīrīšanas iekārtas, izmantojot pilna urbuma dizainu, lai samazinātu galvas zudumu.
Barošanas sistēma: tvaika cauruļu tīkls un katlu padeves ūdens cauruļvads, izturīgs pret augstas temperatūras (mazāks vai vienāds ar 425 grādiem) un augsta spiediena (PN6,4 MPa) apstākļiem.

Atlases un operācijas piesardzības pasākumi

Darba stāvokļa adaptācija: Vidējiem, kas satur daļiņas, dod priekšroku paralēliem dubultā vārtiem + cieto blīvējuma struktūrai, lai izvairītos no traucējumiem.
Augstas temperatūras ainas ir jāizvēlas tērauds (WCB) vai kalts tērauds (A105) vārsta korpuss un jāsaskaņo ar augstas temperatūras skrūvju materiālu (piemēram, B7 leģētā tēraudu).
Darbības specifikācija: Ir aizliegts ilgu laiku darboties pus atvērtā stāvoklī, lai novērstu ātrgaitas šķidruma grūšanu no blīvējuma virsmas.
Manuālais darbības griezes moments jākontrolē ‌ mazāks vai vienāds ar 200 n · m‌. Augsta griezes momenta scenārijiem ieteicams veikt pārnesumkārbu vai elektrisko pievadu.
