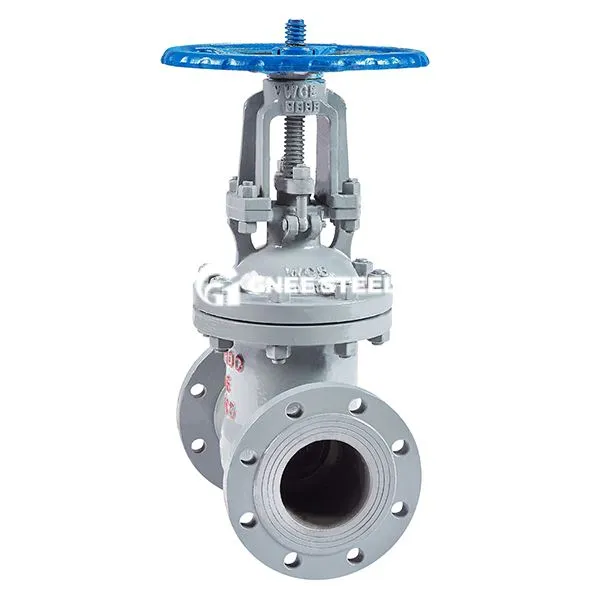

Lieta tērauda paralēlā slaida vārtu vārsts

‌Basic parametri‌

‌Nomināls spiediens‌: aptver PN1.6 ~ 6,4 MPA‌ (atbilst ANSI 150 ~ 400 līmeņiem), piemērojamais temperatūras diapazons‌ -29 grāds ~ 600 grāds ‌, piemērots ūdenim, tvaikam, eļļai, dabasgāzei un citam barotnei‌.
‌Diametru diapazons‌: Standarta modeļi atbalsta DN15 ~ DN1600‌, īpašu pielāgošanu var paplašināt līdz DN1400 un augstāk.
‌

Standarta specifikācijas‌

‌Design and Ražošana‌: ievērojiet ‌gb/t 12234-2007 ‌ standartu, vārsta korpuss ir izgatavots no tērauda (piemēram, WCB), strukturālais garums atbilst
‌ Pārbaude‌: Saskaņā ar ‌gb/t 13927-2008 ‌, lai nodrošinātu nulles noplūdi‌, tiek veikta augstspiediena blīvēšanas verifikācija.

Strukturālās īpašības un veiktspējas priekšrocības

Pamata dizains

Vārtu forma: paralēla dubultā vārtu struktūra (atsevišķi vārti vai dubultie vārti), uz dzelzs bāzes sakausējuma vai stellītu kobalta bāzes cietais sakausējums tiek metināts uz blīvēšanas virsmas, un nodiluma izturība tiek uzlabota par vairāk nekā 50%.
Seal konfigurācija: metāla nemetāla kompozītmateriāla blīvējums: piemēram, poliTetrafluoretilēn blīve un nitrila gumijas O-gredzena kombinācija, kurai ir gan korozijas izturība, gan elastīga blīvēšanas spēja.
Pašnodarbinātais blīvējums: aizvērts, vārti tiek piespiests pret vārsta sēdekli ar vidēju spiedienu, lai samazinātu atkarību no ārējā spēka.

Veiktspējas priekšrocības

Zema plūsmas pretestība: Pilnīga diametra tieša caurplūdes kanāls, spiediena zudums ir tikai 1/3 no tāda paša kalibra pieturas vārsta, kas piemērots lieliem plūsmas scenārijiem.
Pretspāris spējas: vārtu kustības trajektorijas dizains ļauj izvairīties no cieto daļiņu ieslodzīšanas, blīvēšanas virsma nav viegli saskrāpēta vai iznīcināta, un kalpošanas laiks ir pagarināts.
Elastīga darbība: augošā cilmes struktūra (celšanas kāts) tiek saskaņota ar trapecveida vītņotu kātu, kas atbalsta manuālu, elektrisko vai pneimatisko piedziņu, un atveres un aizvēršanas griezes moments tiek samazināts par 30%



Lieta tērauda paralēlā slaida vārtu vārsts



Pieteikumi ‌

‌Enerģijas un ķīmiskā rūpniecība‌: katlu tvaika cauruļvadi, augsta temperatūras un augstspiediena reaktora izejvielas, kas ir mazākas vai vienādas ar 600 grādu apstākļiem‌. ‌

Naftas un gāzes pārvadāšana‌: dabasgāzes un sašķidrinātās naftas gāzes cauruļvadi, pretkorozijas pārklājumi tiek izmantoti, lai pastiprinātu izturību, ja tos apbedīja. ‌

Kalnrūpniecība un vides aizsardzība‌: vircas sūkņu kontaktligzdas, notekūdeņu attīrīšanas sistēmas, kas piemērotas šķiedrām saturošiem vai granuliem. ‌

Atlases punkti‌ ‌Seal Type‌: ‌

Cietais blīvējums‌: Ieteicams izmantot sakausējuma vai STL pārklājumu cietiem granuliem (piemēram, izdedžiem un pelniem). ‌

Mīkstais blīvējums‌: PTFE vai gumijas blīvēm priekšroka tiek dota tīrai barotnei (piemēram, ūdenim un gāzei). ‌

Diska režīms‌: ‌elektriski vai pneimatiski modeļi ir atlasīti biežiem darbības scenārijiem (piemēram, Crane Systems), kas atbalsta automātisko vadību‌. ‌

Uzstādīšanas un apkopes specifikācijas ‌

Uzstādīšanas prasības‌ ‌ Plūsmas virziens un poza‌: Horizontālā uzstādīšana nodrošina vārtu vertikālu kustību, un vārsta korpusa bultiņa atbilst barotnes plūsmas virzienam; Pazemes uzstādīšanai ir nepieciešama vārsta urbuma rezervētā un pretkorozijas apstrāde. ‌ ‌ Skrūvēšana Iepriekšēja ‌: atloka savienojumi ir vienmērīgi jāpievelk pa diagonāli, lai novērstu noplūdi, ko izraisa nevienmērīgs spēks uz blīvējuma virsmas ‌.
Uzturēšanas stratēģija ‌

Regulāri notīriet vārsta dobuma nogulumu un pārbaudiet blīvējuma virsmas nodilumu (nomainiet, ja tas pārsniedz 1 mm) ‌.
Vārsta stumbra eļļošanas cikls ir mazāks vai vienāds ar 6 mēnešiem, un augstas temperatūras izturīgā tauki jāizmanto vidē ar augstu temperatūru ‌
