Kalta tērauda ANSI 300 vārtu vārsta apraksts
SPRIEDĪBA UN MATERIĀLS
SPRESSURE līmenis: atbilst ansi 3 0 0 Standard (kas atbilst nominālajam spiedienam apmēram 5,0 MPA), testa spiediens var sasniegt 7,6 MPA, kas piemērots augstas temperatūras un augstas spiediena apstākļiem.
Valve korpusa materiāls: izgatavots no forēta tērauda (A105, WCB) vai -Pastenā tērauda (CF8/CF8M) , piemērojamais temperatūras diapazons -29 grāds ~ 425 grādu (oglekļa tērauds) vai -29} ~ 500 grāds (Stafent Steel) ).
Diametrs un savienojums
Diametrs aptver dn15 ~ DN50 (NPS ½ "~ 2"), atbalsta lange savienojumu (ANSI B16.5) un Socket metināšanas/vītņots savienojums.
Strukturālās un veiktspējas priekšrocības
Pamata dizains
Bonneta tips: pieskrūvēts motora pārsegs (izliekts un ieliekts blīvējums), metināts motora pārsegs (pavediens + metināšana) un pašpārliecinoša motora pārsega (vēlams augstspiediena apstākļos).
Blīvējuma komponenti:
Cietais blīvējums: stellītu sakausējuma apšuvums, izturīgs pret daļiņu saturošu barotni (piemēram, vircu, tvaiku).
Mīkstais blīvējums: PTFE vai elastīgs grafīts, piemērots tīriem šķidrumiem (ūdenim, eļļai).
Veiktspējas īpašības
Zema plūsmas pretestība: pilnīga diametra tieša caurplūdes kanāls, spiediena zudums ir tikai 1/3 no tāda paša kalibra pieturas vārsta, kas piemērots lieliem plūsmas scenārijiem.
Ilgs kalpošanas laiks: vārsta kāts ir rūdīts ar virsmu/hromēts, un ir ievērojami uzlabota nodiluma pretestība un izturība pret koroziju.
Viegli darbināma: augošā kāta struktūra tiek saskaņota ar trapecveida vītņota vārsta kātu, atveres un aizvēršanas griezes moments tiek samazināts par 30%, un tas atbalsta rokasgrāmatu/elektrisko piedziņu.
Kalta tērauda ANSI 300 vārtu vārsta specifikācija
|
priekšmets
|
vārsts
|
|
Pieteikums
|
Naftas un gāzes, naftas un gāzes rūpniecība, Petroķīmiskā, ķīmiskā pārstrāde, farmācija, pārtika un dzērieni, ūdens apstrāde un daudz kas cits.
|
|
Ostas izmērs
|
Dn50 ~ dn1500mm
|
|
Garantija
|
24 mēneši
|
|
Izcelsmes vieta
|
Henans, Ķīna
|
|
Spēks
|
Elektrisks
|
|
Barotnes temperatūra
|
Normāla temperatūra, augsta temperatūra, zema temperatūra
|
|
Zīmols
|
Gne
|
|
Struktūra
|
Vārti
|
|
Plašsaziņas līdzekļi
|
Eļļa un gāze, tvaiks, ūdens. Ķīmiskais utt.
|
|
Pielāgots atbalsts
|
OEM, ODM, OBM
|
|
Ķermeņa materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Lodīšu materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Cilmes materiāls
|
kalts nerūsējošais tērauds utt.
|
|
Sēdekļa materiāls
|
PTFE vai metāla blīvējums ar stellītu, volframa karbīdu
|
|
Beigu savienojums
|
Atloks, metināts, ligzdas metinājums un vītņots
|
|
Projektēšanas standarts
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Apliecība
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Mokas
|
1 vienība
|

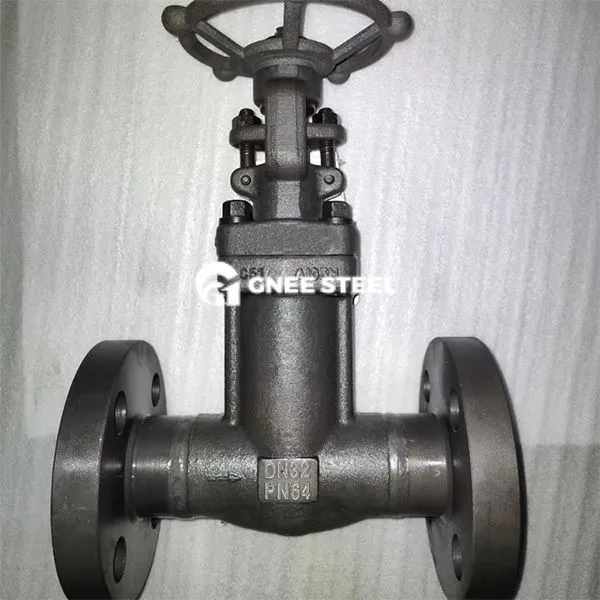

Kalta tērauda ANSI 300 vārtu vārsts
