Viena ekscentriska vafeļu tauriņa apraksts
Vienotā ekscentriskā vafeļu tauriņa vārsts ir vārsts, kas virza tauriņa plāksni, lai pagrieztos, pagriežot vārsta kātu, lai panāktu cauruļvada barotnes ieslēgšanas vai plūsmas regulēšanu. Tā galvenā iezīme ir tāda, ka vārsta stumbra ass novirzās no tauriņa plāksnes centra, veidojot vienu ekscentrisku struktūru, kas efektīvi izkliedē ekstrūzijas spriegumu starp tauriņa plāksni un vārsta sēdekli.
Struktūras
Valve Body: cilindrisks dizains, īss aksiālais garums, iebūvēta tauriņa plāksne, lielākoties izgatavota no nerūsējošā tērauda, oglekļa tērauda utt.
Butterfly plāksne un vārsta kāts: tauriņa plāksne ir diska formas, fiksēti savienota ar vārsta kātu, un vārsta kāts ir ekscentriski iestatīts, lai optimizētu blīvējumu.
Blīvēšanas struktūra:
Blīvēšanas gredzenu var iestatīt uz tauriņa plāksnes (mīksto materiālu, piemēram, poliTetrafluoretilēnu), un blīvējumu panāk ar elastīgu deformāciju;
Vai Z formas šķērsgriezuma vārsta sēdeklis ir veidots uz vārsta korpusa, paļaujoties uz vidēju spiedienu, lai palīdzētu blīvējumam.
WAFER savienojums: Vārsts ir tieši saspiests starp caurules atlokiem ar skrūvēm, un struktūra ir kompaktā.
Viena ekscentriska vafeļu tauriņa specifikācija
Specifikācijas un izmēri
- Nominālais diametrs (DN): kopējais diapazons ir DN50 ~ DN1200;
- Spiedes līmenis (PN): parasti PN6 ~ PN25;
- Plārojama temperatūra: mīksto blīvējuma tips parasti ir -20 grāds ~ 150 grādos, un metāla blīvējuma tips var pielāgoties augstākai temperatūrai.
Funkcijas
Strukturālās priekšrocības
Mazs izmērs, viegls svars, viegli uzstādāms un uzturējams;
Viegli darbināma, lai pilnībā atvērtu/aizvērtu, ir nepieciešama tikai 90 grādu rotācija.
Pieņemšanas raksturlielumi
Labs blīvējums: caur elastīgā vārsta sēdekli vai vidēja spiediena palīglīdzekļiem tas var pielāgoties dažādiem darba apstākļiem;
Low plūsmas pretestība: lineārā saistība starp tauriņa plāksnes atveri un plūsmas ātrumu ir laba, un pielāgošanas veiktspēja ir lieliska;
Durability: dubultā ekscentriskais dizains samazina skrāpējumus starp tauriņa plāksni un vārsta sēdekli un pagarina kalpošanas laiku.
Ierobežojumi
Vienotajai ekscentriskajai struktūrai pārslēgšanas procesā joprojām ir nedaudz skrāpējumi. Piemērojamie scenāriji ir līdzīgi koncentriskā tauriņa vārsta scenārijiem. Augstā temperatūrā un augstā spiedienā ir nepieciešami dubultā/trīskāršā ekscentriskā tipa.

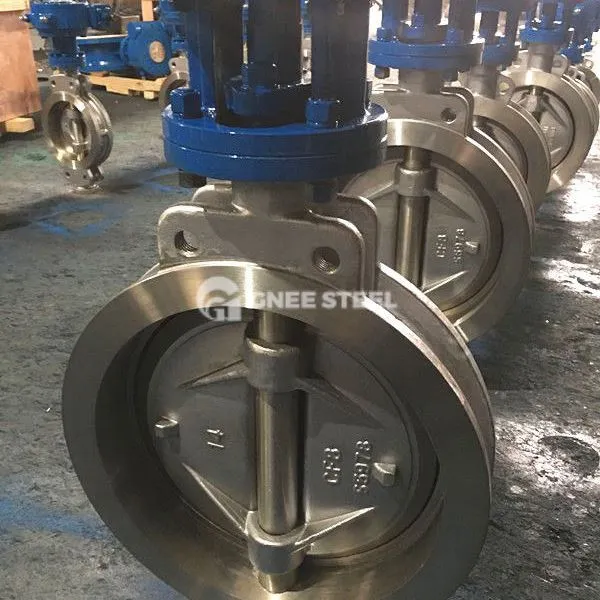

Gnee vienreizējs ekscentrisks vafeļu tauriņš
Pieteikums
Rūpnieciskie cauruļvadi: šķidruma kontrole naftas ķīmijas, elektroenerģijas, metalurģijas un citos laukos;
Ēku sistēmas: ūdens/gāzes vidēja līmeņa regulēšana ūdens padevei un kanalizācijā, HVAC;
Vides aizsardzība un ūdens apstrāde: plūsmas kontrole notekūdeņu attīrīšanas iekārtās un sūknēšanas stacijās;
Pārtika un zāles: sanitārais dizains ir piemērots tīram vidējam pārvadājumam.
Kāda ir atšķirība starp viena ekscentriska vafeļu tauriņa vārstu un dubultā ekscentrisko vafeļu tauriņa vārstu?
1. Strukturālās atšķirības
Ekscentrisks dizains
Viena ekscentriskums: Tikai vārsta stumbra ass novirzās no tauriņa plāksnes centra, tāpēc tauriņa plāksnes augšējie un apakšējie gali un vārsta sēdekļa kontakta virsma izkliedē spiedienu, bet pārslēgšanas procesa laikā tā nevar pilnībā novērst berzi.
Divkārša ekscentriskums: pamatojoties uz atsevišķu ekscentriskumu, vārsta stumbra ass atšķiras no vārsta korpusa centra (veidojot divus ekscentriskus attālumus), un tauriņa plāksne pēc atvēršanas var ātri atdalīties no vārsta sēdekļa, ievērojami samazinot berzi.
Blīvēšanas struktūra
Viena ekscentriskums: galvenokārt tiek izmantoti mīkstie blīves (piemēram, gumija, politetrafluoretilēns), un, lai sasniegtu blīvēšanu, tiek paļautas uz elastīgo deformāciju.
Divkārša ekscentriskums: tas ir savietojams ar mīkstajiem blīvējumiem vai metāla blīvēm (piemēram, nerūsējošo tēraudu, karbīdu), no kuriem pēdējais ir izturīgs pret augsto temperatūru un tam ir ilgāks kalpošanas laiks.
2. Veiktspējas salīdzinājums
| Noteikumi | Viens ekscentrisks vafeļu tauriņš | Dubultā ekscentriskā vafeļu tauriņa vārsts |
|---|---|---|
| Berze un valkāšana | Starp tauriņa plāksni un vārsta sēdekli joprojām ir skrambas un acīmredzams nodilums. | Tauriņa plāksne ātri atstāj vārsta sēdekli, un berze ir ievērojami samazināta. |
| Putna pretestība | Piemērots zemam spiedienam (PN6 ~ PN16) | Var izturēt augstāku spiedienu (PN16 ~ PN25) |
| Temperatūras diapazons | Mīksto blīvējuma tips parasti ir mazāks vai vienāds ar 150 grādiem | Metāla noslēgtais tips var sasniegt vairāk nekā 400 grādu |
| Seal uzticamība | Balstoties uz elastīgo deformāciju, lai aizzīmogotu, aizvēršanas pozīcijas prasība ir zema | Pozīcijas blīvēšana (kontakts ar līniju), slēgšana prasa precīzu pozicionēšanu |
3. Pieteikuma scenāriji
Viena ekscentriska vafeļu tauriņa vārsts: piemērots zemam spiedienam, normālai temperatūrai un tīram vidējam apstākļos, piemēram, ūdens apstrādei, ūdens padevei un kanalizācijai, HVAC sistēmai.
Divkāršs ekscentrisks vafeļu tauriņa vārsts: piemērots rūpnieciskiem scenārijiem ar augstu temperatūru, augstu spiedienu vai barotni, kas satur daļiņas, piemēram, naftas ķīmijas, elektrības jaudas un metalurģijas rūpniecību.
4. Atlases ieteikumi
Prioritāšu prioritāšu atsevišķu ekscentriku: ja izmaksas ir jutīgas, barotne nav korozīva un darba apstākļi ir stabili.
Prioritāri piešķiriet divkāršo ekscentriku: jāpielāgojas smagiem darba apstākļiem, piemēram, biežai atvēršanai un aizvēršanai, augstam temperatūrai un augstam spiedienam vai ilgam kalpošanas laikam.
