Centra līnijas blīvēšanas tauriņa vārsta apraksts
Vidējas līnijas blīvējuma tauriņa vārsts ir tauriņa vārsta tips ar vidēju līniju simetrisku struktūru kā serdi, kura cilmes ass, tauriņu plāksnes centra un vārsta korpusa centra līnija sakrīt, un, pagriežot tauriņa plāksni, lai panāktu cauruļvada ieslēgšanas vadības un plūsmas pielāgošanu. Pagriežot tauriņu plāksni, lai panāktu cauruļvada vadību un plūsmas regulēšanu, galvenokārt paļaujoties uz mīksto blīvējuma materiāliem (piemēram, gumiju, politetrafluoretilēnu) vai kompozītmateriāla blīvēšanas struktūru, lai sasniegtu barotnes barjeru, kas piemērota ūdenim, gāzei un vājai korozīvai šķidruma sistēmai.
Struktūras
Galvenās sastāvdaļas:
Vārsta korpuss: izgatavots no kaļamiem čuguna, nerūsējošā tērauda un citiem materiāliem, plūsmas ceļš ir veidots kā taisns, lai samazinātu plūsmas pretestību.
Tauriņa plāksne: apaļa vai ovāla diska struktūra, fiksēts savienojums ar vārsta kātu, materiāls, kas atbilst vārsta korpusam (piemēram, kaļamā čuguna, kas izklāta ar gumiju).
Blīvējuma gredzens: parasti gumija (nitrila gumija, EPDM) vai politetrafluoretilēns (PTFE), kas iestrādāts vārsta korpusā vai tauriņa plāksnes malā, veidojot elastīgu blīvēšanas saskarni.
Kāts: caur tauriņa plāksnes centru, izmantojot tauriņa plāksnes piedziņas atveres un aizvēršanas pagriešanu, materiālam jābūt izturīgam pret koroziju (piemēram, nerūsējošā tērauda 304/316).
Papildu dizains:
Sarakstīts savienojums: atloks, lai uzstādītu montāžu, kompaktu struktūru, piemērota kosmosa ierobežotiem scenārijiem.
Divkāršās blīvēšanas sastāvdaļas (daži modeļi): kā minēts patentu tehnoloģijā “blīvēšanas komponentos”, izmantojot blīvējumu vai avotu superpozīciju, lai kompensētu nolietojumu, lai uzlabotu slēgšanas uzticamību.

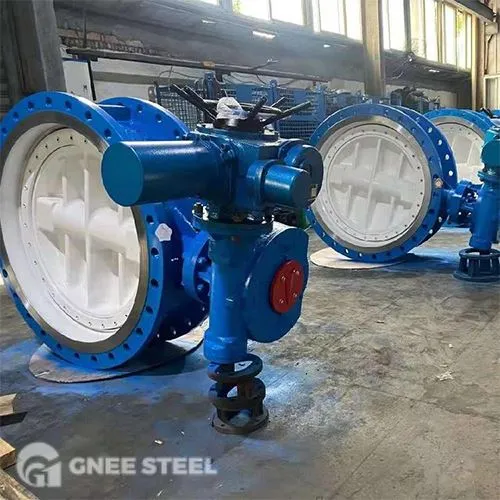

Gnee centra līnijas blīvēšanas tauriņa vārsts
Pieteikumi
Pašvaldības inženierija:
Ūdensapgādes un kanalizācijas sistēmas (ūdens augi, notekūdeņu attīrīšanas iekārtas), ugunsdzēsības cauruļu tīkli, kontrolējot ūdens plūsmas virzienu.
Rūpniecības joma:
Naftas ķīmijas (vāja kodīga vide), elektriskā jauda (dzesēšanas ūdens cirkulācija), pārtika un farmaceitiska (aseptiski šķidruma cauruļvadi).
Īpašās prasības:
Skavas tipa modeļi ir piemēroti šaurām telpas ainām, piemēram, kuģiem, pazemes cauruļvadu tīklam.
Priekšrocības
Vienkārša un ekonomiska struktūra:
Zema sastāvdaļu skaits, zemas ražošanas izmaksas, apkope prasa tikai blīvējumu nomaiņu.
Zema plūsmas pretestība un ātra reakcija:
Nav plūsmas ceļa aizsprostojuma, kad tas ir pilnībā atvērts, zems plūsmas zudums; Pneimatiskos modeļus var kontrolēt 1 sekundes atklāšanas un slēgšanas laikā.
Divvirzienu blīvēšanas iespējas:
Centra līnijas simetriskais dizains padara spēku abās tauriņu plāksnes pusēs līdzsvarotu, atbalstot divvirzienu robežu (īpaši ar gumijas izklātu modeļiem)
