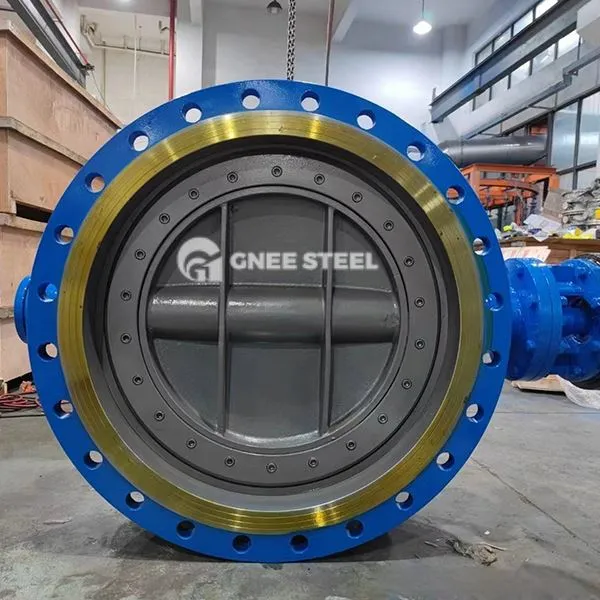

Atlocīts izturīgs tauriņa vārsts

Atliekts izturīgs tauriņa vārsts ir tauriņa vārsts, kurā tiek izmantoti elastīgi blīvēšanas elementi (piemēram, gumija, poliTetrafluoretilēna vai elastīga metāla) un ar atloka savienojumu tiek piestiprināts pie cauruļvada. Tās kodols ir dinamiskā ekstrūzijas blīvējums starp tauriņa plāksni un elastīgā vārsta sēdekli, kam ir gan augsta blīvējuma veiktspēja, gan pretestība vidējai triecienam.

‌Valve korpuss un tauriņa plāksne: vārsta korpuss lielākoties ir izgatavots no oglekļa tērauda, ​​nerūsējošā tērauda vai čuguna, un tauriņa plāksnes virsmu var sametināt ar cieto sakausējumu vai pārklātu ar elastīgiem materiāliem, lai uzlabotu nodiluma izturību.
‌Lastisks blīvējuma gredzens: vārsta sēdekli parasti veido sintētiskā gumija (EPDM, NBR) vai U formas nerūsējošā tērauda elastīgā gredzena, un blīvējumu panāk ar elastīgu deformāciju, ko rada tauriņa plāksnes rotācija un ekstrūzija.
‌
Blīvēšanas mehānisms un tehniskās īpašības ‌ ‌
Blīvēšanas mehānisms ‌: ‌Bidirectional Elastic Seal ‌: Kad aizvērts, tauriņa plāksnes ārējā mala izspiež elastīgo vārsta sēdekli, veidojot pašregulējošu blīvējuma spiediena koeficientu, lai pielāgotos temperatūras un spiediena svārstībām.
‌Triple ekscentrisks dizains ‌ (daži modeļi): caur vārsta plāksnes ekscentrisko struktūru un vārsta sēdekli tiek samazināta atveres un aizvēršanas berze un tiek sasniegta "stingrāka un stingrāka" blīvēšanas efekts.
‌
Veiktspējas priekšrocības‌:
‌Temperature un spiediena pretestība‌: elastīgā metāla blīvēšanas struktūra var izturēt -40 grādu ~ 450 grādu (cietais blīvējums) vai -30 grāds ~ 120 grādu (gumijas blīvējums), un spiediena diapazons aptver PN10 ~ PN40‌.
‌Low plūsmas pretestība un augstas plūsmas ietilpība‌: Tauriņa plāksnes racionalizēts dizains samazina vidējo pretestību, un plūsmas pretestības koeficients, kad pilnībā atvērts, ir tikai 1/3 no tā paša kalibra vārstu vārsta‌.
‌ ‌ andome‌: tārpu pārnesumu vai elektrisko piedziņu atbalsta zemu griezes momenta darbību (par 30% ~ 50% zemāks nekā tradicionālie vārsti), kas piemēroti automatizētiem vadības scenārijiem.



Atlocīts izturīgs tauriņa vārsts
