API 609 trīskāršais nobīdes tauriņa vārsta apraksts
API 609 trīskāršais ekscentriskais tauriņa vārsts ir rūpniecības vārsts, kas veidots, pamatojoties uz trīskāršo ekscentrisko struktūru.
Core struktūra un dizains
Triple ekscentriskais princips
Vārsta stumbra ass atšķiras no tauriņa plāksnes centra un vārsta korpusa centra, un vārsta sēdekļa rotācijas ass veido slīpu leņķi ar vārsta korpusa kanāla asi, sasniedzot atveri bez berzes un aizveršanas un nulles noplūde.
Noslēguma virsma pieņem slīpu konusa struktūru. Aizverot tauriņa plāksni un vārsta sēdekli saskaras tikai gala stāvoklī, samazinot nodilumu un pagarinot dzīvi.
Blīvēšanas tehnoloģija
Multi-slāņa kompozītmateriāla blīvējums: tauriņa plāksnes blīvējuma gredzenu var izvēlēties no metāla sakraušanas (piemēram, 304/316+ grafīta) vai mīkstiem materiāliem (PTFE/PPL), ņemot vērā augstas temperatūras stingru kompensāciju un elastīgu blīvējumu.
Ugunsgrēka drošības dizains: Visu metālu struktūra joprojām saglabā aizzīmogošanu ugunsgrēka laikā, kas atbilst rūpniecības ugunsdrošības standartiem.
Dezinra standarti un specifikācijas
API 609 atbilstība: aptver dizainu, struktūras garumu, atloka savienojumu un noplūdes testa prasības, kas piemērotas klasei 150 ~ 600 (PN10 ~ PN100) spiediena līmeņi.
Strukturāls garums: ievēro API 609 B kategoriju vai ISO 5752 standartus, kas piemēroti vafelei, sprādzienam un dubultā atloka savienojumiem.
Test standarti: Noslēguma veiktspējas pārbaude tiek veikta saskaņā ar API 598, un noplūdes līmenis atbilst ANSI B16.104 VI klasei (nulles noplūde) .
API 609 trīskāršās nobīdes tauriņa vārsta specifikācija
|
Ostas izmērs |
Dn 10- DN2000 |
|
Garantija |
24 mēneši |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Pneimatisks, elektrisks, manuāls, hidraulisks |
|
Barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
Zīmols |
Gne |
|
Struktūra |
Tauriņš |
|
Plašsaziņas līdzekļi |
Gāze, ūdens, eļļa, skābe |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Disku materiāls |
Oglekļa tērauds, nerūsējošais tērauds, hroma molibdēna S |
|
Sēdekļa materiāls |
NBR/EPDM/PTFE/VITON/SILICONE utt. |
|
Pārklājums |
Pielāgots |
|
Beigu standarts |
Pn6/10/16/25/11/150lb/jis5k/10k/as2129 D/e/f tabula |
|
Ķermeņa materiāls |
Oglekļa tērauds, nerūsējošais tērauds, hroma molibdeum st |
|
Cilmes materiāls |
2CR13, 1CR13, nerūsējošais tērauds, hroma molibdēna S |
|
Krāsa |
Pielāgots pēc pieprasījuma |
|
Blīvējuma testa spiediens |
0. 66mpa -4. 4MPA, 1,1MPA, 1,76MPA, 2,2MPA |
|
Apvalka testa spiediens |
{{0}}. 9MPA -6. 0 MPA, 2,4MPA, 3.0MPA |
|
Transporta pakete |
Koka korpuss |

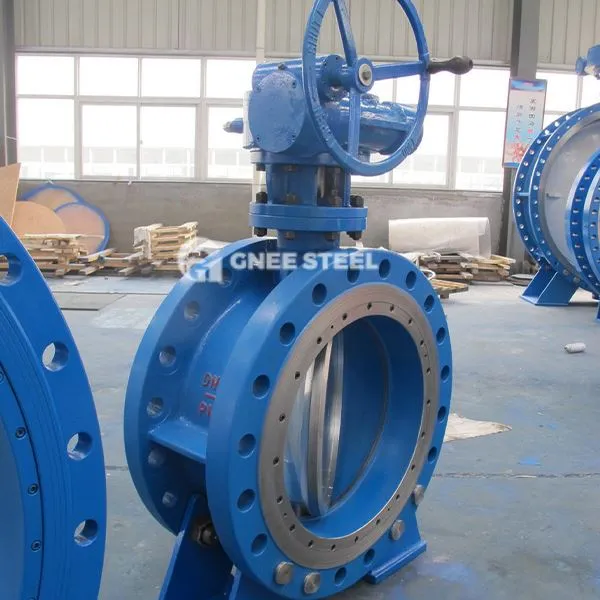

API 609 trīskāršais nobīdes tauriņa vārsts
