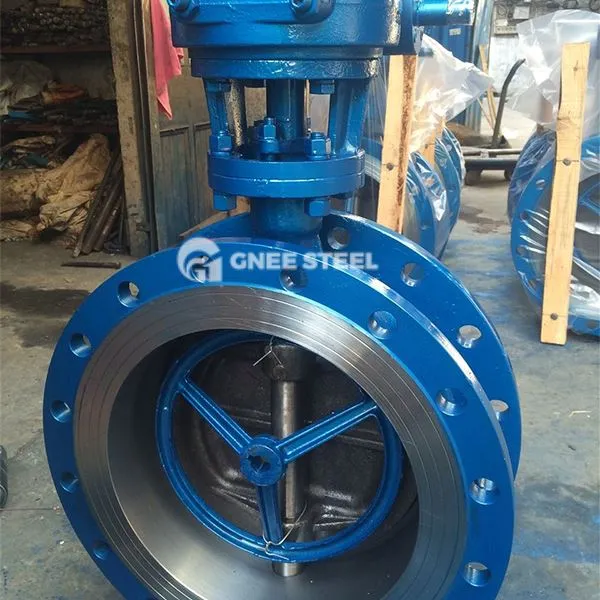

Muca metināts trīskāršais nobīdes tauriņa vārsts
Apraksts
Butt-welted trīs noslēguma tauriņa vārsts ir vārsts, kas izmanto trīs ekonomikas struktūru un metināšanas gala savienojumu. To speciāli izmanto barotnes kontrolei augstā temperatūrā, augstā spiedienā un skarbos darba apstākļos, un tam ir divvirzienu blīvēšanas iespējas un ilga dzīves īpašības. Tās galvenās iezīmes ir:
Trīskāršā ekonomiskā konstrukcija: vārsta stumbra ass atšķiras no tauriņa plāksnes centra, vārsta korpusa centra un vārsta sēdekļa rotācijas ass slīpuma leņķa un cauruļvada ass, lai panāktu bez berzes atveres un aizvēršanas un nulles noplūdes.
Neliels savienojums: cauruļvada savienošanai tiek izmantota muca metināšana, lai izvairītos no atloka noplūdes riska. Tas ir piemērots pastāvīgai uzstādīšanai un cauruļvadu sistēmām, kurām nepieciešama izolācijas iesaiņošana.
Rezultāts par ekstrēmo vidi: blīvēšanas virsma ir metināta ar cieto sakausējumu (piemēram, stellītu sakausējumu), ar temperatūras pretestību līdz 600 grādiem, un spiediena līmenis aptver PN1.6 ~ PN10MPA (klase 150 ~ 600).
Strukturālās un tehniskās priekšrocības
Blīvēšanas struktūra
Daudzslāņu metāla cietais blīvējums: tauriņa plāksne pieņem mīksto un cieti laminētu nerūsējošā tērauda loksņu un elastīga grafīta kombināciju, kurai ir gan elastīga kompensācija, gan metāla stingrība, lai pielāgotos pēkšņu temperatūras izmaiņām.
Ugunsdrošība: Visu metālu struktūras dizains ugunsgrēka laikā joprojām var saglabāt blīvēšanas integritāti.
Braukšana un pielāgošanās spējas
Piedziņas režīms: Atbalsta rokasgrāmata, tārpa pārnesums, pneimatisks, elektrisks vai hidraulisks, pielāgojas tālvadības pults prasībām.
Diametra diapazons: pārklāj DN50 ~ DN2000 (2 "~ 80"), atbilst lieliem plūsmas scenārijiem.
Materiāls un process
Vārsta korpusa materiāls: oglekļa tērauds (WCB), nerūsējošais tērauds (304/316L), hroma-molibdēna tērauds (WC6/WC9).
Virsmas apstrāde: blīvējuma virsma ir hromēta vai nitredera, lai uzlabotu nodiluma izturību un izturību pret koroziju
Muca metinātā trīskāršā nobīdes tauriņa vārsta specifikācija
| Vidējs | Gaiss, ūdens, tvaiks, eļļa utt |
| Spiediens | 0 ~ 1,6MPA |
| Lieluma diapazons | DN50 līdz DN300, 2 "līdz 12". |
| Savienojums | Vafeļu tips |
| Struktūra | Trīskāršs ekscentrisks |
| Blīvēšanas materiāls | Cietais metāls |
| Materiāls |
Nerūsējošais tērauds |
| Disku materiāls |
Nerūsējošais tērauds |
| Pieteikums | Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiskā, tekstilizstrādājumu, farmaceitiskā, celulozes un papīra, ieguves, katlu un enerģijas nozares |
Muca metināts trīskāršais nobīdes tauriņa vārsts
