Divdaļīga atloka bumbiņas vārsta apraksts
Divdaļīga atloka lodīšu vārsts ir vārsts, kas sastāv no galvenā vārsta korpusa un palīgu, kas savienots ar atlokiem. Bumba griežas ap vārsta korpusa centra līniju, lai sasniegtu vidēju atveri un aizvēršanas vadību. Tas ir piemērots rūpniecisko cauruļvadu sistēmām, lai kontrolētu šķidrumu, gāzu un tvaika plūsmu. Tam ir kompakta struktūra, spēcīga blīvēšana, ērta uzstādīšanas un uzturēšanas elastība, un to plaši izmanto vidēja un zema spiediena apstākļos.
Funkcijas
Pārdeva veiktspēja: bumba un vārsta sēdeklis ir saskaņoti ar lielu precizitāti, lai sasniegtu zero noplūde (ANSI standarta blīvēšanas līmenis). Konnovement: manuāla darbība tiek atvērta un aizvērta, pagriežot rokturi 90 grādus, un to var aprīkot arī ar pneimatiskiem/elektriskiem izpildmehānismiem automātiskai vadībai. Korozijas pretestība: Vārsta korpusa materiālu var izvēlēties no 304/316 nerūsējošā tērauda, oglekļa tērauda vai leģēta tērauda, un tas ir piemērots dažādiem barotnēm (piemēram, ūdenim, eļļai, skābei un sārmainiem šķidrumiem). Low plūsmas pretestība: pilna diametra struktūra samazina šķidruma spiediena zudumu un samazina sistēmas enerģijas patēriņu.
Divdaļīga atloka bumbiņas vārsta specifikācija
Piemērojamā temperatūra:-20ºC ~ 150 ºC
Galvenie materiāli:WCB/CF8/CF8M/CF3/CF3M
Piemērojams līdzeklis:Ūdens / eļļas / gāzes / kaustiskuma barotne
Spiediena vērtējums:Pn 16- pn125, 150lb -6000 lb
Izmēru diapazons:1/2 "~ 12" (dn 15- DN300)
Galvenais materiāls:
| Priekšmets | Daļa | Materiāls | ||
| 1 | Ķermenis | CF8M/CF3M | CF8/CF3 | WCB |
| 2 | Lodīšu sēdeklis | Ptfe/rptfe/ppl | ||
| 3 | Bumba | 316 | 304 | 201 |
| 4 | Ķermeņa blīvējums | Ptfe | ||
| 5 | Vāciņš | CF8M/CF3M | CF8/CF3 | WCB |
| 6 | Stumbrs | 316 | 304 | 201 |
| 7 | Vilces mazgātājs | Ptfe | ||
| 8 | Kātu iesaiņošana | Ptfe | ||
| 9 | Dziedzera rieksts | 304 | ||
| 10 | Rokturis | 201/wcb | ||
| 11 | Pavasara mazgātāja | 304 | ||
| 12 | Rieksts | 304 | ||
| 13 | Rokturis | Plastmasa | ||

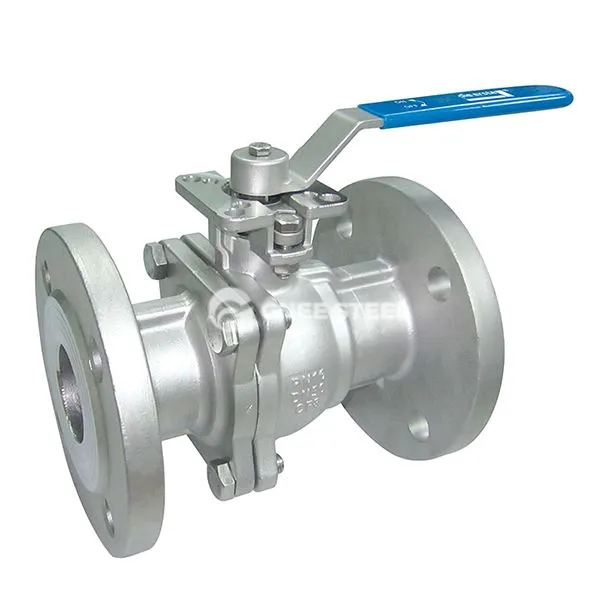

Divdaļīgs atloka bumbiņas vārsts
Pieteikumi
Rūpnieciskās cauruļvadu sistēmas: plašsaziņas līdzekļu kontrole tādās nozarēs kā naftas ķīmijas, ūdens apstrādes un pārtikas pārstrāde.
Augsta spiediena scenāriji: standartizēts savienojums caur atloka galiem (atbalsta ANSI, DIN, GB un citus standartus), lai izpildītu augstspiediena cauruļvada prasības.
Automatizācijas kontrole: Pneimatiskie izpildmehānismi ātri reaģē un ir piemēroti darba apstākļiem, kuriem nepieciešama bieža atvēršana un aizvēršana vai tālvadības pults.
