Atlocīts ar trunniona piestiprinātiem lodīšu vārstiem apraksts
Atloka trrunnion lodīšu vārsts ir vārsts, kurā atveres un aizvēršanas daļu (bumbiņu) virza vārsta kāts un griežas ap vārsta kāta asi. Šo vārstu parasti izmanto, lai kontrolētu šķidruma plūsmu cauruļvadā, un to var atvērt vai aizvērt, pagriežot 90 grādus.
NAUTU STRUKTŪRA
Valve korpuss un bumba: vārsta korpuss lielākoties ir izgatavots no tērauda (WCB), nerūsējošā tērauda (304/316L) vai kalta tērauda, un bumbiņas virsma ir cieta sakausējuma virsma, lai uzlabotu nodiluma pretestību.
Bumba tiek fiksēta ar augšējiem un apakšējiem gultņiem, lai neļautu vidējam spiedienam nospiest bumbu, lai pārvietotos un samazinātu darbības griezes momentu.
komponentu izsludināšana:
Duāla vārsta sēdekļa dizains: Divi neatkarīgi vārstu sēdekļi atrodas abās bumbas pusēs, atbalstot divvirzienu blīvējumu un vidēju izolāciju.
Fireplidor konstrukcija: Ugunsgrēka gadījumā ugunsdroša blīvēšanas gredzens veido metāla blīvējumu ar bumbiņu, kas atbilst API 607 standartam.
Atlocīta trunniona piestiprināta lodīšu vārstu specifikācija
|
Pieteikums
|
Ģenerāldirektors
|
|
Spēks
|
Rokasgrāmata
|
|
Struktūra
|
Bumba
|
|
Pielāgots atbalsts
|
Oriģināls
|
|
Ostas izmērs
|
standarta
|
|
Modeļa numurs
|
Q41f -150 lb
|
|
Barotnes temperatūra
|
Normāla temperatūra
|
|
Plašsaziņas līdzekļi
|
Gāze
|
|
Standarta
|
Valsts standarts
|
|
Saudzēšana
|
Normāls
|
|
Savienojuma forma
|
Atloka tips
|
|
Plašsaziņas līdzekļi
|
Ūdens, gāze, eļļa utt
|
|
Garantija
|
1 gads
|
|
Vārsta ķermeņa materiāls
|
CF8
|
|
Piedziņas režīms
|
Rokasgrāmata
|
|
Presurre līmenis
|
PN16 PN25 PN40 PN64
|
|
Vārsta sēdekļa materiāls
|
Ptfe
|
|
Temperatūra
|
-196 grāds -600 grāds
|

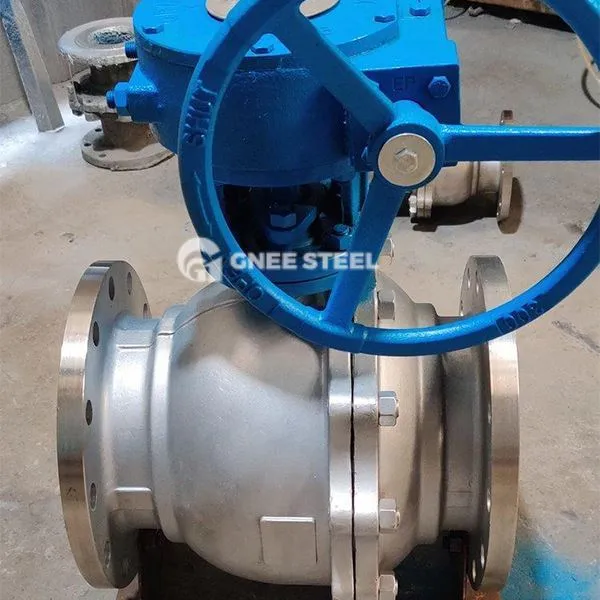

Atlocīti ar trunnionu piestiprinātiem bumbiņas vārstiem
Pieteikumi
Tālsatiksmes cauruļvadi: Liela diametra (DN 600+) eļļa un gāze, ūdens cauruļvadi, kas piemēroti augsta spiediena videi virs 600 klases.
Naftas ķīmijas: augstspiediena reaktori, augstas temperatūras tvaika cauruļvadi un kodīga barotņu kontrole.
Rūpnieciskā iekārta: katlu sistēmas, daļiņu saturoša vircas transportēšana un ugunsdrošības cauruļvadi.
Atlases un apkopes ieteikumi
Atlases punkti
Augsta spiediena scenāriji: priekšroka tiek dota kaltēta tērauda vārsta korpuss + cietais blīvējums (piemēram, stellītu sakausējums).
Korogatīvi barotne: 316L nerūsējošā tērauda vārsta korpuss + fluorubber blīvējuma gredzens.
Ugunsdrošības aizsardzības prasības: Ugunsdrošības blīvējuma gredzena dizainam jāatbilst API 607 standartiem.
Apkopes ieteikumi
Regulārā eļļošana: injicējiet augstas temperatūras smērvielu vārsta kātā un gultnī ik pēc 6 mēnešiem, lai novērstu traucējumus.
Blīvējuma noteikšana: augstspiediena apstākļos katru gadu pārbaudiet vārsta sēdekļa nodilumu un savlaicīgi nomainiet atsperes vai blīvējuma gredzenu.
