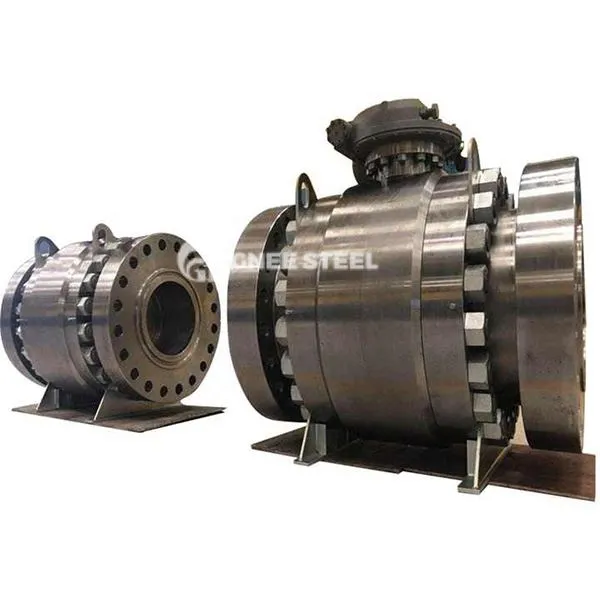

Lieta tērauda trrunnion piestiprinātie lodīšu vārsti

Lieta tērauda trunnion lodīšu vārsts ir fiksēts lodīšu vārsts. Tās bumba tiek piestiprināta pie vārsta korpusa centra ar augšējo un apakšējo vārpstu. Zem vidēja spiediena peldošais vārsta sēdeklis pārvietojas un nospiež bumbu, lai sasniegtu divvirzienu blīvējumu. Tas ir īpaši paredzēts augstspiediena, liela diametra un tālsatiksmes cauruļvadiem.

‌NAUTU STRUKTŪRA‌

‌Valve ķermenis un bumba:
Vārsta korpuss ir izgatavots no tērauda (WCB), nerūsējošā tērauda (304/316L) vai kalta tērauda, ​​un bumbiņas virsma ir cieta, lai uzlabotu nodiluma izturību.
Trunnion (augšējā un apakšējā vārpsta) fiksē bumbu, lai izvairītos no lodīšu pārvietošanas un samazinātu darbības griezes momentu.
‌Seal montāža‌:
Vārsta sēdeklis: Vidēja spiediena vadīts bumba tiek nospiesta, lai izveidotu pašaizliedzīgu blīvējumu, kas atbalsta divvirzienu blīvējumu.
‌Firepldope Design‌‌: Ugunsgrēka gadījumā vārsta sēdekļa stiprinājums un vārsta korpuss veido metāla blīvējumu (saskaņā ar API 607 ​​standartu) ‌.

Ķermeņa materiāls: oglekļa tērauds, nerūsējošais tērauds, leģētā tērauds, dupleksa tērauds utt.

Pieskrūvēts motora pārsega un sadalīta korpuss, fiksēta bumba iekšpusē

Izpūtīgs pierādījums kātam un uguns drošs dizains

Zema emisijas iesaiņošana un antistatic dizains

Mīkstā blīvēšana vai cieta blīvēšana atbilstoši klienta pieprasījumam

Pilns ports vai samazināts ostas dizains

Izmēru diapazons: NP 2 "~ 40"; DN50 ~ DN1000

Spiediena vērtējums: 150. klase ~ 1500. klase; Pn16 ~ pn100

Beigu tips: RF, FF, RTJ, BW

Darbības veids: tārpa pārnesums, uzgriežņu atslēgas uzgrieznis, elektriskais, pneimatiskais utt.



Lieta tērauda trrunnion piestiprinātie lodīšu vārsti



Pieteikumi ‌

‌Petroķīmiskā rūpniecība‌: augsta spiediena jēlnaftas/dabasgāzes cauruļvada robeža un reaktora vidēja kontrole‌. ‌Long-distance cauruļvads‌: Liela diametra (DN 600+) ūdens un gāzes pārraides projekti, kas piemēroti 600 klases un virs augsta spiediena vides. ‌ Industriālā iekārta‌: katlu tvaika cauruļvadi, daļiņu saturošs vircas transports‌. ‌
Priekšrocības‌

‌Ricable blīvēšana‌: divvirzienu blīvēšanas dizains, noplūdes ātrums ir mazāks vai vienāds ar 0. 01ml/min‌. ‌Long Life‌: cietā blīvējuma struktūras atvēršana un aizvēršana pārsniedz 100, 000 reizes, un mīkstā blīvējuma rezerves cikls ir 3 ~ 5 gadus‌. ‌ Elastīga instalācija‌: Plūsmas virziena ierobežojumus, nevar uzstādīt horizontāli vai vertikāli‌
