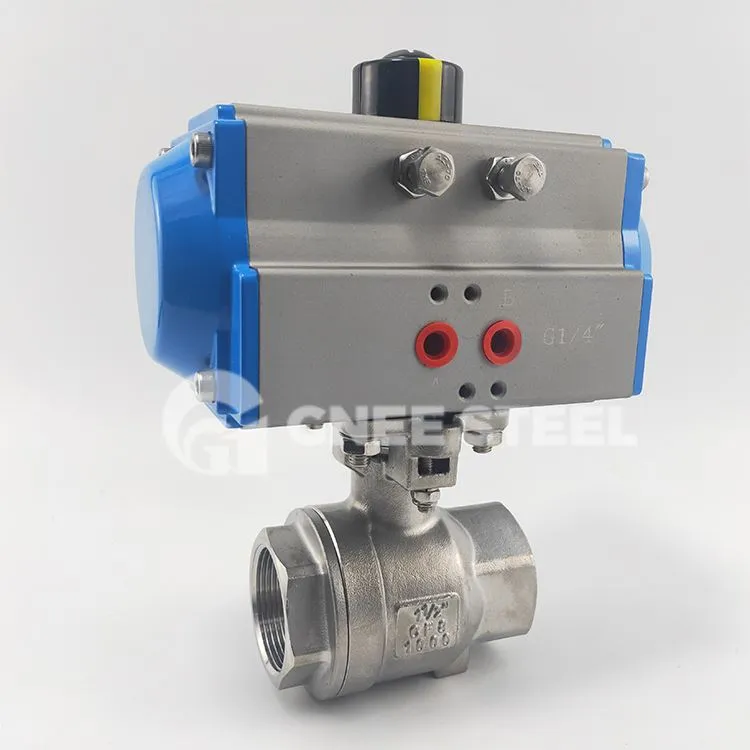

Pneimatiskais iekšējās vītnes lodveida vārsts sastāv no divkāršas (vai vienas) darbības pneimatiskā virzuļa izpildmehānisma un iekšējās vītnes lodveida vārsta. Vārsta korpusu var iedalīt integrālā, divdaļīgā vai trīsdaļīgā veidā. Vārsta ligzdai ir elastīga blīvējuma struktūra uzticamai blīvēšanai un vieglai atvēršanai un aizvēršanai. Vārsta kātam ir izmantota uz leju noslogota konstrukcija ar apgrieztu blīvējumu, lai novērstu triecienu neparastā spiediena laikā vārsta dobumā. Pneimatiskajā izpildmehānismā tiek izmantoti zemas berzes materiāli gultņa uzmavai, un cilindra korpusa iekšējā un ārējā virsma tiek pakļauta cietai anodētai pretkorozijas apstrādei, ievērojami pagarinot cilindra kalpošanas laiku. Šis produkts piedāvā stabilu veiktspēju un atrod plašu pielietojumu tādās nozarēs kā naftas ķīmija, metalurģija, elektroenerģija, vieglā rūpniecība, medicīna un citas.
Pneimatiskā lodveida vārsta vītņotā gala specifikācija
|
Nominālais diametrs DN |
DN10-DN100, 1/2'' -4'' |
|
Nominālais spiediens (MPa) |
PN1,6 , 2,5 , 4.0 , 6,4 MPa |
|
Vārsta korpusa forma |
Trīsdaļīgs ieguldījumu liešanas vārsta korpuss un divdaļīgs ieguldījumu liešanas vārsta korpuss |
|
Savienojuma veids |
Ārējā vītne, BSP, NPT, |
|
Roņi |
"O" sfēriski gredzeni |
|
Plūsmas īpašības |
Aptuvenais ātrās atvēršanas veids |
|
Kustību diapazons |
0 -90 grāds |
|
Sēdekļa noplūde |
Saskaņā ar ANSI B16.104, mazāk nekā 0,01% no nominālā KV (mīksts blīvējums: nulles noplūde) |
|
Pamata kļūda |
Ar pozicionētāju: mazāk nekā ±2% no pilna gājiena |
|
Pretreakcija |
Ar pozicionētāju: mazāk nekā 2% no pilna gājiena |
|
kontroles metode |
Divu pozīciju slēdža vadība, 4-20mA atgriezeniskās saites vadība |
|
Izpildmehānisma modelis |
AT , AW sērijas vienas un dubultās darbības pneimatiskie izpildmehānismi |
|
Padeves spiediens |
0.4 -0.7MPa |
|
Gaisa avota saskarne |
G1/4" , G1/8" , G3/8" , G1/2" |
|
Apkārtējās vides temperatūra |
-30 -+70 grāds |
|
Darbības forma |
Vienas darbības izpildmehānismi: gaisa aizvērts (B) -vārsta stāvoklis atvērts (FO), kad tiek gāzēts; gaiss atvērts (K) - vārsta stāvoklis aizvērts (FC), kad tiek gāzēts |
|
Divkāršās darbības izpildmehānismi: gaisa aizvērts tips (B) -vārsta stāvokļa uzturēšana (FL), kad tiek gāzēts; gaisa atvērts tips (K) -vārsta stāvokļa uzturēšana (FL), kad tiek gāzēts |
Pneimatiskie lodveida vārsti
