Produktu apraksts
Motorizēti lodveida vārsti ir ļoti svarīgi izpildmehānismi rūpnieciskās automatizācijas vadības sistēmās. Šie vārsti darbojas, griežot vārsta disku ap kāta asi. Izmaiņas vārsta ligzdas atverē ir tieši proporcionālas vārsta diska kustībai. Tos galvenokārt izmanto, lai izslēgtu vai savienotu barotni cauruļvadā, un tos var izmantot arī šķidruma regulēšanai un kontrolei. Motorizēti lodveida vārsti ir cauruļvada spiediena komponents, ko izmanto rūpnieciskās automatizācijas procesa kontrolē.
Specifikācija
| Beigt savienojumu | BSP, NPT, ligzdas metināšana |
| Korpusa Materiāls | Nerūsējošais tērauds |
| Sēdekļa materiāls | Ar oglekli pildīts pastiprināts PTFE |
| Izmērs | 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1 1/4" (DN32), 1 1/2" (DN40), 2" (DN50) ) |
| Dizains | 3 dab., ar pilnu urbumu, mātīte x mātīte |
| Nozare / Apstiprinājumi | Vispārīgi / Rūpniecība / Process |
| Temperatūras diapazons | -20 grādi līdz 200 grādiem |
| Spiediens | Līdz: 2000 PSI |
| Izpildmehānisms | HQ elektriskais izpildmehānisms |
| Izpildmehānisma spriegumi | 24V līdzstrāva, 24V maiņstrāva, 110V maiņstrāva, 230V maiņstrāva |
| Izpildmehānisma īpašības | Ieslēgts/izslēgts, manuāla ignorēšana, robežslēdži, optiskais indikators |

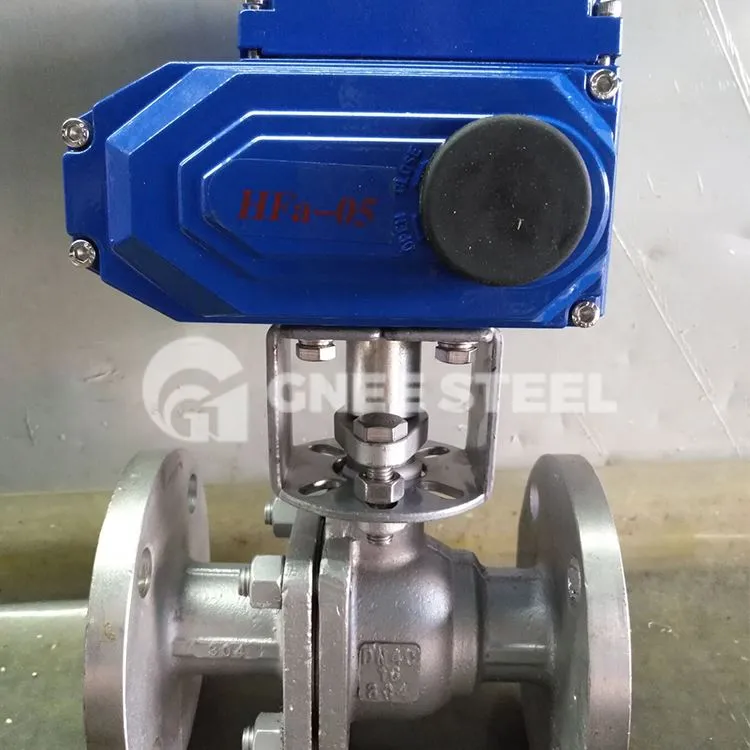

motorizēts lodveida vārsts
Elektriskā lodveida vārsta darbības princips:
Elektriskā lodveida vārsta darbības princips ietver 90-grādu rotācijas darbību. Spraudņa korpuss ir sfēra ar apļveida caurumu vai kanālu gar tā asi. Cauruļvados elektriskos lodveida vārstus galvenokārt izmanto, lai nogrieztu, sadalītu un mainītu barotnes plūsmas virzienu. Tie var nodrošināt ciešu blīvējumu tikai ar 90-grādu griešanos un nelielu griezes momentu. Elektriskais lodveida vārsts apvieno spraudņa tipa lodveida vārstu ar elektrisko izpildmehānismu. Lodveida vārsta korpusa struktūrai ir 90-grādos rotējošs kodols, savukārt elektriskais izpildmehānisms izmanto standarta ieejas signālu 0-10 miliampēri. Motora bloks darbina zobrata tārpu un gliemežpārvadu, lai radītu rotācijas griezes momentu, ar slēdžu kārbu, lai regulētu vārstu. Tās darbību galvenokārt nosaka strāva un regulēšanas darbības.
