Pneimatisko bumbiņu vārstu apraksts
Pneimatiskā bumbiņas vārsts sastāv no lodīšu vārsta korpusa un pneimatiskā pievada. Vārsta kātu virza saspiests gaiss, lai pagrieztu 90 grādus, kas virza bumbu atvērties un aizvērties, realizējot ātru vidēju robežu vai plūsmas kontroli. Tās pamatstruktūra ietver:
Bumba un blīvējums: bumbiņas virsma un vārsta sēdeklis ir noslēgti ar karbīdu vai elastīgiem materiāliem (piemēram, PTFE), un noplūdes līmenis var sasniegt ANSI VI līmeni;
Aktatora konfigurācija: pneimatiskais pievads atbalsta AC22 0 V/380V barošanas avots ar ātrāko pārslēgšanas ātrumu 0,05 sekundes/laiks, un tas ir piemērots PLC/DCS tālvadības pults kontrolei.
Pneimatisko bumbiņu vārstu specifikācija
|
Lieluma diapazons
|
1/2 "~ 8", DN15 ~ DN200
|
|
Darba spiediens
|
1,6MPA
|
|
Kontroles režīms
|
On Off Type / modulācijas tips
|
|
Izvēles spriegums
|
DC12 ~ 24 V (± 10%), AC110 ~ 220 V, 50/60Hz
|
|
Ķermeņa materiāls
|
Nerūsējošais tērauds
|
|
Pamata materiāls
|
Nerūsējošais tērauds
|
|
Blīvēšanas materiāls
|
EPDM, PTFE
|
|
Cilmes materiāls
|
Nerūsējošais tērauds
|
|
Struktūra
|
Divvirzienu bumbiņas vārsts
|
|
Savienojuma veids
|
Atlaists
|
|
Piemērojamie plašsaziņas līdzekļi
|
Ūdens, gaiss, gāze, eļļa, šķidrums, tvaiks
|
|
Izvēles piederumi
|
Virs griezes momenta aizsargiem, sauszemes sildītāja, nerūsējošā tērauda sakabe un jūga
|
|
Pieteikums
|
Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiska viela, tekstils, farmaceitisks, celulozes un papīrs, ieguve,
Katlu un enerģijas nozares
|

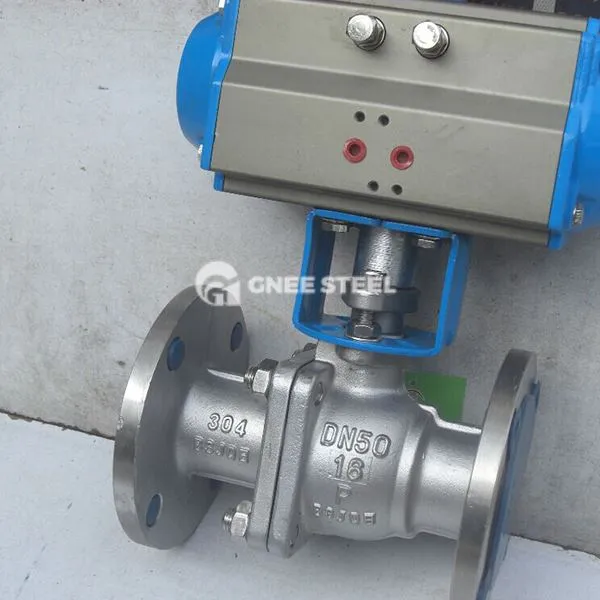

Pneimatisko bumbiņu vārsti
Priekšrocības:
Ātra atvēršana un aizvēršana: 9 0 grāda rotācija var sasniegt pilnu atvēršanu/slēgšanu 0,05 sekunžu laikā, un ārkārtas izslēgšanās efektivitāte ir augsta;
Zema plūsmas pretestība: pilna diametra dizains, šķidruma pretestība ir tuvu taisnas caurules sekcijai, samazinot sūknēšanas enerģijas patēriņu;
Korozijas pretestība: nerūsējošā tērauda (304/316) vārsta korpuss un fluorubber blīvējuma kombinācija, kas piemērota kodīgām barotnēm, piemēram, skābei, sārmiem un organiskiem šķīdinātājiem.
Pieteikumi
Ķīmiskā un nafta: sēru saturošas eļļas un gāzes kontrole, ļoti kodīgi šķidrumi (piemēram, sērskābe, hlors un sārms);
Farmaceitiskā un pārtika: Sanitārā nerūsējošā tērauda lodīšu vārsti tiek izmantoti aseptiskā šķidruma pārvadāšanai, atbilst GMP tīrajiem standartiem;
Elektroenerģija un metalurģija: augsta spiediena cauruļvadu ātra izslēgšana ar augstu temperatūras tvaiku (mazāka vai vienāda ar 425 grādiem) un pelnu saturošu barotni.
