Trīsdaļīga lodveida vārsta vārsta korpuss sastāv no galvenā korpusa un diviem apakškorpusiem, tāpēc to sauc par trīsdaļīgu lodveida vārstu. Pēc tam, kad spole un kāts ir uzstādīti galvenajā vārsta korpusā, apakškorpuss tiek uzstādīts vārsta ligzdā, un galvenais un apakškorpuss tiek pieskrūvēti kopā kā viens. Arī spoles plūsmas ceļš ir pilna izmēra.
3 gabalu lodveida vārstu specifikācija
| Izmēru diapazons | 1/2"-4", DN15-DN100 |
| Spiediena reitings | 1000 WOG, 2000 WOG |
| Beigt savienojumu | Atloks (FF RF), BW, SW, BSPT, NPT |
| Struktūras stils | Pilns ports, 3 gab |
| Izpildmehānisma opcijas | Manuāla, pneimatiska, elektriska |
| Temperatūras diapazons | -20 grāds ~150 grādi |
| Savienojuma standarts | Atloka urbšana: ASME B16.5.ASME B16.47.GB/T 9113.JB/T 79 Sadurmetināšana: ASME B16.25, GB/T 12224 |
| Korpusa Materiāls | CF8, CF8M, CF3, CF3M |
| Bumbas materiāls | SS304, SS316, SS304L, SS316l |
| Sēdekļa materiāls | PTFE, RPTFE |
| Stumbra materiāls | SS304, SS316 |
| Dizaina standarts | ANSI B16.34, GB/T 12234 |
| Aci pret aci Standarts | ASME B16.10, GB/T 12221, JIS B2002 |
| Testa standarts | API 598, GB/T 13927, LV12266-1 |

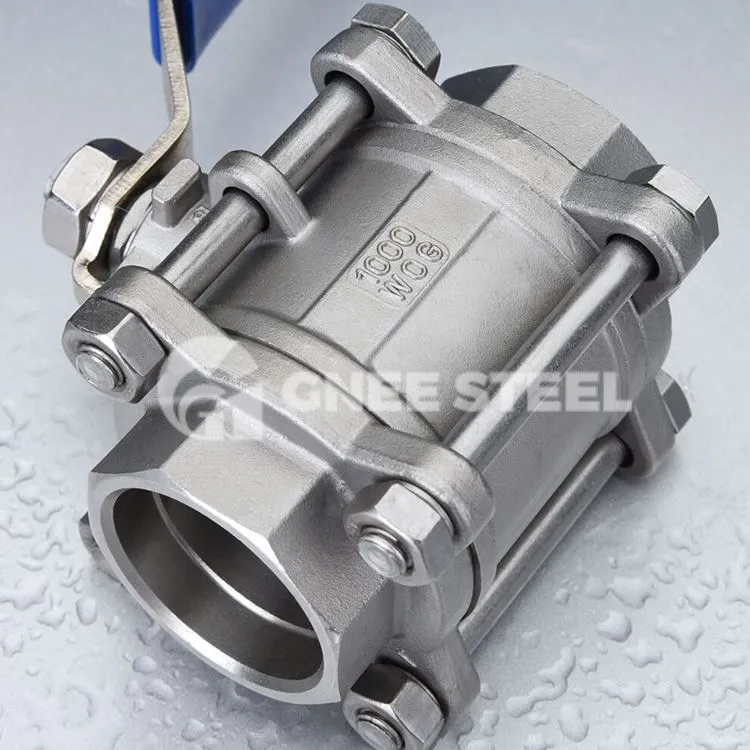

3 gabalu nerūsējošā tērauda lodveida vārsti
Trīsdaļīgajam lodveida vārstam ir šādas priekšrocības:
1. Maza šķidruma pretestība, tās pretestības koeficients ir vienāds ar vienādu caurules posma garumu.
2. Vienkārša struktūra, mazs izmērs, mazs svars.
3. Kompakta un uzticama, pašreizējā lodveida vārsta materiālu blīvējuma virsma tiek plaši izmantota plastmasā, laba blīvēšana, vakuuma sistēmā ir arī plaši izmantota.
4. Viegli darbināms, ātri atverams un aizvērts, no pilnībā atvērta līdz pilnībā aizvērtam, ja vien pagriežas par 90 grādiem, viegli kontrolēt no attāluma.
5. Ērta apkope, lodveida vārsta struktūra ir vienkārša, blīvējums parasti ir aktīvs, demontāža un nomaiņa ir salīdzinoši ērta.
6. Pilnībā atvērtā vai pilnībā aizvērtā stāvoklī vārsta ligzdas lode un blīvējuma virsma, kā arī mediju izolācija, cauri nesēja, neizraisīs vārsta blīvējuma virsmas eroziju.
7. Plašs pielietojuma diapazons, diametrs no maza līdz vairākiem milimetriem, liels līdz vairākiem metriem, no augsta vakuuma līdz augstam spiedienam.
