Zemas temperatūras vārsti tiek pakļauti īpašai zemas temperatūras apstrādei, un rupji apstrādātās detaļas tiek ievietotas dzesēšanas vidē uz vairākām stundām (2-6 stundām), lai atbrīvotu stresu, nodrošinātu materiāla darbību zemā temperatūrā un nodrošinātu apdares izmēri, lai novērstu vārsta bojājumus zemas temperatūras apstākļos. , temperatūras izmaiņu izraisītas deformācijas izraisīta noplūde. Arī vārsta montāža atšķiras no parastajiem vārstiem. Lai nodrošinātu veiktspēju, detaļas ir stingri jātīra, lai noņemtu eļļu.
|
Izmēru diapazons |
Korpusa Materiāls |
|
1/2"-40" DN15-DN1000 |
F304, F316, F316L, LF2 |
|
Spiediena reitings |
Bumbas materiāls |
|
Klase{0}}2500. klase PN16-PN425 |
F304, F316, F316L, LCB |
|
Beigt savienojumu |
Sēdekļa materiāls |
|
Atloks (FF, RF, RJ), sadurmetināšana, NPT, SW |
PCTFE |
|
Struktūras stils |
Stumbra materiāls |
|
Pilns urbums, samazināts urbums Peldoša bumba, uz stumbra piestiprināta bumba |
XM-19 |
|
Izpildmehānisma opcijas |
Dizaina standarts |
|
Rokas ritenis, Pneimatiskais, Elektriskais |
API 6D |
|
Temperatūras diapazons |
Aci pret aci Standarts |
|
-196 grāds ~-460 grāds |
ASME B16.10 |
- Kriogēno vārstu pārbaude
1. Īpaši zemas temperatūras vārstu galvenās daļas ir jāapstrādā kriogēniski
2. Galvenās daļas un metinātās šuves jāpakļauj zemas temperatūras trieciena testiem, lai nodrošinātu, ka vārsts nebūs trausls zemas temperatūras apstākļos;
3. Vārsts jāpārbauda normālā temperatūrā, vispirms hidrauliskās izturības tests, kas 1,5 reizes pārsniedz nominālo spiedienu, un pēc tam blīvējuma tests ir 1,1 reizes lielāks par nominālo spiedienu;
4. Pēc hidrauliskā spiediena pārbaudes vārstam jābūt tīram no mitruma, bez taukiem un jātur sausam;
5. Katrai zemas temperatūras vārstu partijai ir jāņem paraugi noteiktā proporcijā testēšanai zemā temperatūrā. Zemas temperatūras tests jāveic pēc 1,5 reizes lielāka par hidrauliskā spiediena stiprības pārbaudi;
6. Pēc vārsta pārbaudes zemā temperatūrā jānovērš gaisa iekļūšana vārstā;
7. Pēc vārsta zemas temperatūras pārbaudes tas ir dabiski jāuzsilda vai jāizpūš ar ventilatoru. Ir stingri aizliegts izmantot sildīšanu vai citas metodes, lai paātrinātu vārsta temperatūras paaugstināšanos;
8. Pēc tam, kad vārsts pēc zemas temperatūras testa dabiski uzsilst, vēlreiz pievelciet vārsta stiprinājumus;
9. Kad vārsts tiek ievietots noliktavā, noteikti pārbaudiet vārsta slēdzi, lai pārliecinātos, ka vārsts ir saprātīgā stāvoklī;
10. Vārstu uzglabāšanas un transportēšanas laikā uzmanība jāpievērš nerūsējošā tērauda un oglekļa tērauda vārstu atdalīšanai un to putekļu necaurlaidīgai, ūdensnecaurlaidīgai, eļļas necaurlaidīgai un pret triecieniem;
11. Plūsmas virziens, spiediena samazināšanas virziens un vārsta datu plāksnīte ir jāpārbauda saskaņā ar konstrukcijas vienības prasībām.

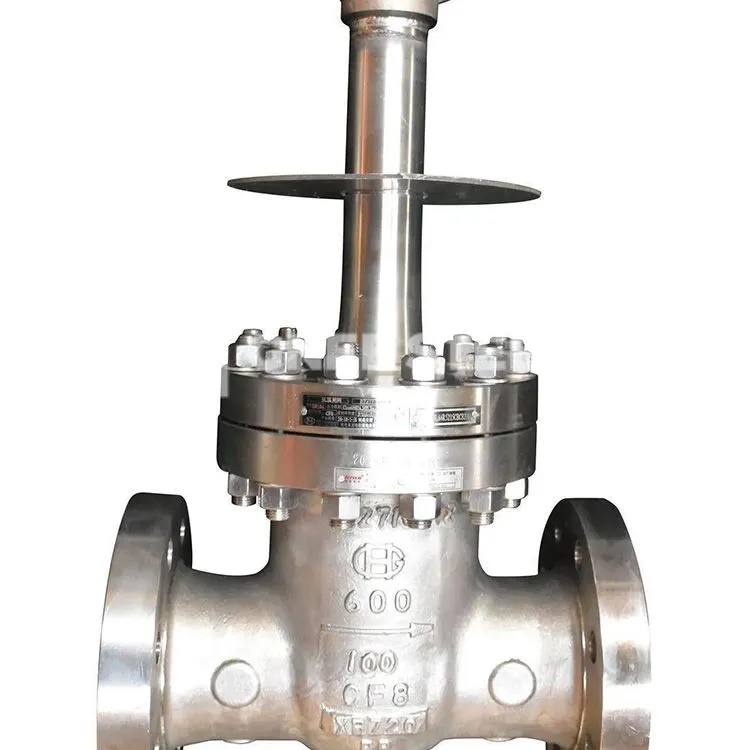

Krio lodveida vārsts
