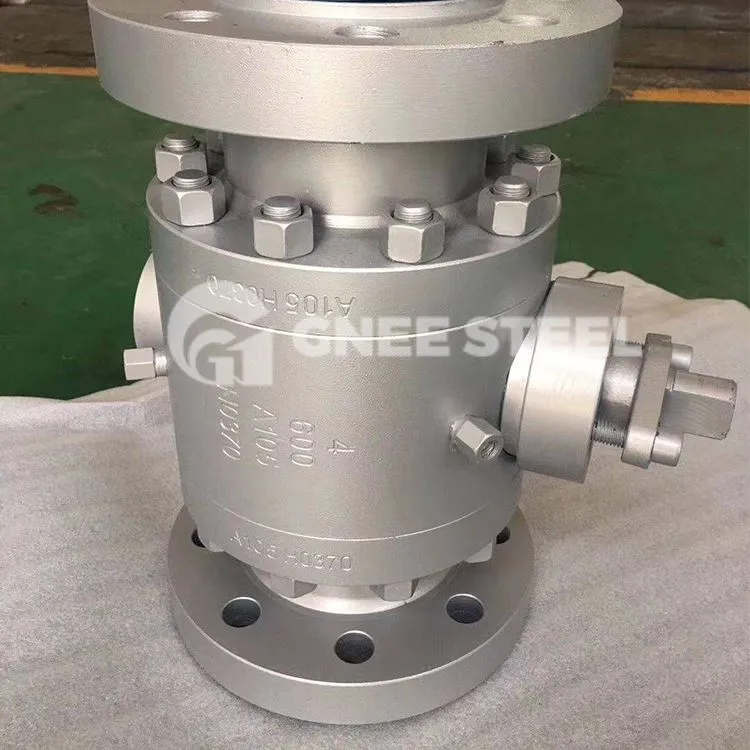

Kalta tērauda lodveida vārsta darbības princips ir atvērt vai aizvērt vārstu, pagriežot vārsta kātu. Parasti tas ir pilna urbuma lodveida vārsts ar 90-grādu leņķa slēdzi. Tas ir viegls, maza izmēra, to var izgatavot lielā diametrā, tam ir uzticams blīvējums, vienkārša struktūra un ērta apkope. Blīvējuma virsma un sfēriskā virsma bieži ir slēgtā stāvoklī, un vide tās nav viegli noārdījusi. To plaši izmanto dažādās nozarēs. Kalta tērauda lodveida vārstu klasifikācija: zemspiediena kalts tērauda lodveida vārsts, augstspiediena kalts tērauda lodveida vārsts.
API kaltā tērauda lodveida vārsta specifikācija
Būvniecība -Peldoša/uz stūres piestiprināta bumba
Korpusa materiāls -Kalts nerūsējošais tērauds un oglekļa tērauds
Sēdeklis -Mīksts vai no metāla uz metālu
Izmēru diapazons -DN15-DN600
Beigt savienojumu -Atloks, SW, BW, Vītnes
Spiediena reitings -Klase 150-2500, PN16-420 vai vienāda
Standarta —Dizains atbilstoši ASME B16.34, DIN3202, API 6D, atloka izmērs atbilstoši ASME B16.5, EN 1092-1, ligzdas metināšana uz ASME B16.11, sadurmetināšana atbilstoši ASME B16.9, aci pret aci satiekas ar ASME B16.10, EN558, pārbaude un testēšana saskaņā ar API598, EN 12266-1, API 6D
Temperatūras diapazons --20 grāds F – 302 grādi F (PTFE) un -50 grādi F līdz +500 grādi F (metāla sēdekļi)
kalšanas lodveida vārsts
Galvenās veiktspējas specifikācijas
|
pārbaudes spiediens (Mpa) |
Nominālais spiediens (Mpa) |
Spiediena līmenis (klase) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Spēka pārbaude |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Blīvējuma pārbaude |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Hermētiskā pārbaude |
0.5-0.7 |
||||||||||||
| Darbības temperatūra |
PTEE mazāks vai vienāds ar 150 grādiem PPL E mazāks vai vienāds ar 300 grādiem oglekļa šķiedra Mazāks vai vienāds ar 350 grādiem |
||||||||||||
| Piemērojamie mediji |
C: ūdens, eļļa, tvaiki P: slāpekļskābe (temperatūra mazāka vai vienāda ar 200 grādiem) R: etiķskābe (temperatūra mazāka vai vienāda ar 200 grādiem) |
||||||||||||
