Divdaļīgs peldošais lodveida vārsts ir īpašs vārstu veids, tā strukturālā forma galvenokārt sastāv no divām daļām, tāpēc to sauc par "divdaļīgu". Šī vārsta galvenā iezīme ir tā, ka bumba ir peldoša, kad uz bumbu tiek izdarīts vidējs spiediens, bumba var radīt noteiktu pārvietojumu un cieši nospiesta uz izplūdes gala blīvējuma virsmas, lai nodrošinātu izplūdes gala blīvējumu. .
2 gab Peldošās bumbas specifikācija
|
apkalpošana |
Naftas, dabasgāzes, ūdens un ķīmisko pārvades cauruļvadu pielietojums, metāla un metāla blīvējumu var izmantot dažām abrazīvām vidēm. |
|
Dizaina korpuss |
Divu daļu korpuss |
|
Urbums |
Samaziniet urbumu vai pilnu urbumu |
|
Motora pārsega dizains |
Beigt ierakstu |
|
Bumbu dizains |
Uzmontēta peldoša bumba |
|
DBB/DIB dizains |
Nav piemērojams |
|
Izmērs |
1/2"-8" |
|
Spiediens |
150 Lb-2500Lb |
|
Projektētā temperatūra |
-46-200 grāds |
|
Galvenie materiāli |
CS/SS/Dupleksais nerūsējošais tērauds/Bronza/Inconel/Titāna sakausējuma tērauds |
|
Sēdekļa blīvējuma veids |
PTFE/RPTFE/neilons/Devlon/PEEK/ciets blīvējums |
|
Darbība |
Manuāla, elektriska, pneimatiska, gāze virs eļļas, elektrohidrauliskais izpildmehānisms (Rotork, Biffi, DVG uc) |
|
Dizaina standarts |
API608/API6D/AWWA/BS5351/ISO17292/DIN/GB/GHOST |
|
Seju pret seju |
ASME B16.10/ API6D/DIN |
|
Beidzas |
RF/RTJ kā ASME B16.5, BW līdz ASME B16.25, SW līdz ASME B16.11, vītņu gali līdz ASME B1.20.1 |
|
Spiediena un temperatūras projektēšana |
ASME B16.34 |
|
Pārbaudes standarts |
API6D/API598, ISO5208 |
|
Ugunsdrošs |
APIF6A/API607 |
|
Citi |
Antistatisks dizains, pretizpūšanas stieņa dizains, NACE MR0175/ISO15156 (ja piemērojams) |

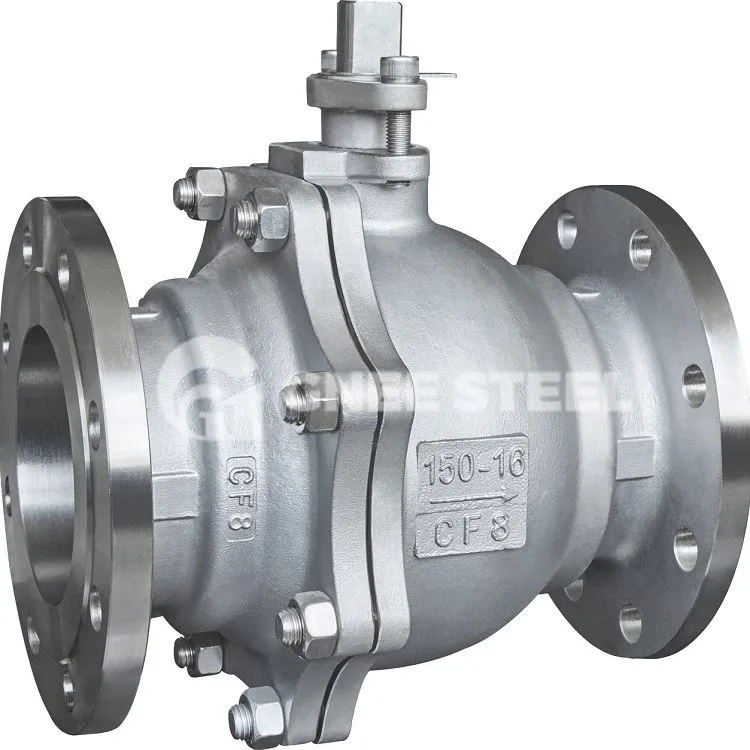

2 gabalu lodveida vārsts
Divdaļīga lodveida vārsta strukturālās īpašības:
1. atvēršana un aizvēršana bez berzes. Šī funkcija pilnībā atrisina tradicionālo vārstu, jo blīvējuma virsmas berze starp otru un ietekmē blīvējuma problēmu.
2. augšas ielādes struktūra. Cauruļvadā uzstādītais vārsts var būt tieši tiešsaistes pārbaude un apkope, var efektīvi samazināt ierīces apturēšanu, samazināt izmaksas.
3. Viena sēdekļa dizains. Novērsiet problēmu, ka vide vārsta dobumā ietekmē lietošanas drošību nenormāla spiediena dēļ.
4. Zema griezes momenta dizains. Īpašs vārsta kāta konstrukcijas dizains, tikai ar nelielu roktura vārstu var viegli atvērt un aizvērt.
5. ķīļveida blīvējuma struktūra. Vārsts paļaujas uz mehānisko spēku, ko nodrošina vārsta kāts, lodveida ķīļa spiedienu uz vārsta ligzdu un blīvējumu, lai vārsta blīvējums netiktu pakļauts cauruļvada diferenciālā spiediena izmaiņām dažādos darbības apstākļos, blīvējuma veiktspēja ir droši garantēta.
6. Blīvējuma virsmas pašattīrošā struktūra. Kad bumbiņa ir noliekta prom no vārsta ligzdas, šķidrums cauruļvadā gar lodītes blīvējuma virsmu 360 grādu vienmērīgā caurumā ne tikai novērš ātrgaitas šķidrumu uz vietējās tīrīšanas sēdekļa, bet arī tiek izskalots. materiāla uzkrāšanās blīvējuma virsma, lai sasniegtu pašattīrīšanās mērķi.
