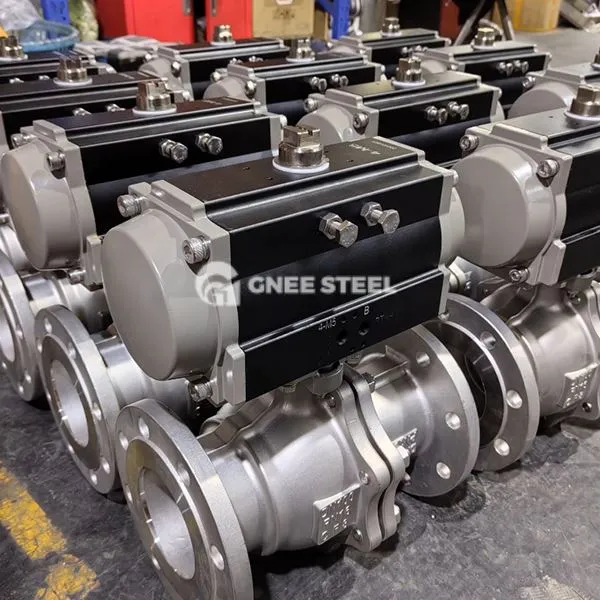

Pneimatisks atlaists bumbiņas vārsts

Pneimatiskā atloka lodīšu vārsts ir vārsts, kas virza bumbu, lai pagrieztos ar pneimatisko pievadu, lai atvērtu un aizvērtu barotni. Tas izmanto atloka savienojumu, lai nodrošinātu blīvējuma un spiediena spēju, ir gan ātra reakcija, gan augsta uzticamība, un to plaši izmanto rūpniecības automatizācijas kontroles sistēmās, piemēram, naftā, ķīmiskajā rūpniecībā un enerģijā.

Pamatstruktūra un darba princips
Kompozīcijas moduļi:

Vārsta korpuss: integrāla vai sadalīta struktūra, kas galvenokārt izgatavota no 304/316L nerūsējošā tērauda, ​​un kaltais tērauds tiek izmantots dažos augstspiediena scenārijos.
Bumba un blīvējums: bumba caur caurumu ir pilnībā atvērta, kad tā ir izlīdzināta ar cauruli, un pilnībā aizvērta, kad vertikāla; Blīvējuma virsmā tiek izmantots PTFE (mīkstais blīvējums) vai metāla cietais blīvējums (piemēram, stellītu sakausējums).
Pneimatiskais pievads: pārnesumu bagāžnieka tips (AT/AW sērija) vai dakšas tipa piedziņa, izejas griezes moments 10 ~ 5000 N · m, piemērots DN15 ~ DN1200 kalibram.
‌
Darbplūsma‌:

‌Drive režīms‌: saspiests gaiss ({{{0}}. 4 ~ 0,7 MPa) slēdz gaisa ceļu caur solenoīda vārstu, nospiež pievada virzuli, lai pārvietotos, un virza vārstu kātu, lai pagrieztu 90 grādu ‌.
‌ Sepēžot mehānismu‌: atsperes nožogots vārsta sēdeklis saskaras ar bumbu, un noplūdes līmenis var sasniegt ANSI VI līmeni (cietais blīvējums) vai mazāks vai vienāds ar 10 ppm (mīkstais blīvējums) ‌.



Pneimatisks atlaists bumbiņas vārsts



Galvenās funkcijas:

Ātra robeža: reakcijas laiks 0. 5 ~ 5 sekundes, piemērots avārijas apstākļiem (piemēram, SLNG tvertnes noplūde).
Plūsmas regulēšana: V formas lodīšu dizains atbalsta lineāru plūsmas kontroli (nepieciešams elektriskais pozicionieris).
Saderība ar barotnēm: tolerants pret bīstamām barotnēm, piemēram, ūdeni, tvaiku, skābēm, dabasgāzi un skābekli.

Pieteikumi:

Naftas ķīmijas: attālā robeža un cauruļvada eļļas un dabasgāzes izplatīšana.
Enerģijas sistēma: tvaika plūsmas regulēšana termiskajā tīklā (spiediena izturība līdz PN40, temperatūra ir mazāka vai vienāda ar 550 grādiem).
Tīrā aina: Pārtikas klases nerūsējošā tērauda pulēts vārsta korpuss (ra mazāks vai vienāds ar 0. 8 μm) izmanto piena produktu aseptiskai pildījuma līnijai.
