T ports 3- Way Ball vārsta apraksts
T-veida trīsvirzienu lodīšu vārsts ir vārsts, kas kontrolē trīs ortogonālo cauruļu savienojamību, pagriežot bumbiņu . Tā plūsmas kanāls ir sakārtots t formā, kas var realizēt vidējas novirzes, saplūšanas un plūsmas virziena pārslēgšanas funkcijas . funkcijas, saplūst un plūsmas virziena pārslēgšana .} funkcijas. funkcijas
Galvenā montāža
Valve korpuss: kalts vai lietots (oglekļa tērauds/nerūsējošais tērauds) ar trim atlokiem/vītņotām saskarnēm;
Ball: T formas kanāla dizains, virsmas sacietēšanas apstrāde (piemēram, volframa karbīda izsmidzināšana), lai uzlabotu nodiluma izturību;
Vārsta sēdeklis: četru sēdekļu struktūra (standarta ir dubultā vārsta sēdeklis), lai sasniegtu divvirzienu blīvējuma bilanci .
Darba režīms
| Sfēras pozīcija | Funkcija | Plication |
|---|---|---|
| 90 grādu rotācija | A → B vai A → C Split | Ķīmiskās izejvielu sadalījums |
| 180 grādu rotācija | B+C → A Confluence | Naftas maisīšanas transports |
| Konkrēts leņķis | A → B+C vai full izslēgšana | Avārijas izslēgšana |
T ports 3- Way Ball vārsta specifikācija
Ražošanas un testēšanas standarti
| Projekts | Atsauces un standarti |
|---|---|
| Materiāli standarti | Vārsta korpuss: ASTM A105 (oglekļa tērauds) / A182 (nerūsējošais tērauds); SEAL: PTFE / PEEK (temperatūras izturība mazāka vai vienāda ar 200 grādiem) |
| Pārbaude | - zema spiediena blīvējums (0,6MPa): noplūdes ātrums ir mazāks vai vienāds ar ISO 5208 V klasi; - Augsta spiediena blīvējums (1,1 × PN): nulles redzamā noplūde |
| Pieņemšanas pārbaude | 2000 spiediena atveres un aizvēršanas cikli (bez pielipšanas) + anti-antstatiskais tests (pretestība ir mazāka vai vienāda ar 10Ω) |
| S sertifikācijas prasības | API 6D (cauruļvada vārsts), ugunsdrošības sertifikāts (API 607) |
Specifikācija
| Parametrs | Diapazons |
|---|---|
| Nomināls diametrs | DN15 ~ DN300 (galvenokārt atloka savienojums) |
| Sākuma līmenis | 1,6MPa ~ 6,4MPa (PN16 ~ PN64) |
| Piemērojamā temperatūra | -196 grāds ~ 550 grāds (aptver dziļu aukstumu līdz augstas temperatūras apstākļiem) |
| Drive režīms | Manuāls, tārpu pārnesums, pneimatisks (sprādziena necaurlaidīgs), elektriskais |
Pieteikumi
| Virsniecība | Pieteikumi | Funkcijas |
|---|---|---|
| Naftas ķīmijas | Jēlnaftas attiecība, reaktora padeves pārslēgšana | Precīzi kontrolēt sajaukšanas koeficientu, lai novērstu koksēšanu |
| Enerģija un elektrība | Tvaika novirzīšana, katlu padeves ūdens sistēma | Augsta temperatūra un augsts spiediens (25MPA/550 grāds) uzticama plūsmas robeža |
| Kuģu būve | Balasta ūdens sistēma, mazuta cauruļvads | Kompakts dizains iederas mazā salona telpā |
| Farmaceitiskā pārtika | CIP tīrīšanas cauruļvads, sterils vidējs sadalījums | Visam urbumam nav miruša leņķa un atbilst sanitārajām prasībām |

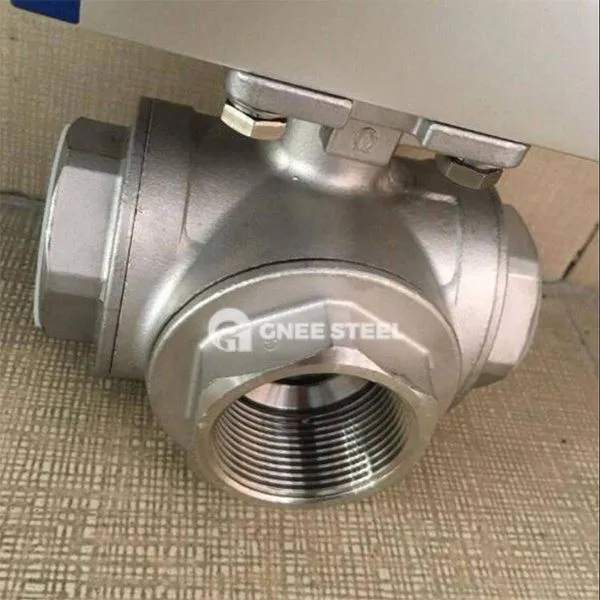

T ports 3- Way Ball Valve
Priekšrocības
Multi-Function Control
Viens vārsts var realizēt plūsmas novirzīšanu, saplūšanu un atpakaļgaitu, vienkāršojot cauruļvada dizainu par 30%.
Low plūsmas pretestība un augsta efektivitāte
Pilna diametra dizains, plūsmas pretestības koeficients ≈ taisnas caurules sekcija, enerģijas taupīšana vairāk nekā 15%.
Relatable blīvēšana
Četru sēdvietu struktūra ir līdzsvarota ar spēku, un blīvēšanas kalpošanas laiks tiek palielināts par 3 reizes augstā temperatūrā/augstspiediena .
Ģenerā apkope
Augstāk uzstādīta struktūra, blīvējumu nomaiņa tiešsaistē prasa tikai 30 minūtes .
Iepakojuma un transporta specifikācijas
Pakas prasības
DN50 un zemāk: mitrumam necaurlaidīga koka kaste + atloku aizsardzības pārsegs;
DN50 un virs: rāmja koka kaste fiksēta, vārsta korpuss ir suspendēts uz triecienizturīgu .
Transportēšanas etiķete
Atzīmējiet spiediena līmeni, plūsmas bultiņu un "trauslu šoka necaurlaidīgu" etiķeti;
Pievienojiet materiāla pārskatu, testa sertifikātu un API sertifikācijas dokumentus .
T-veida trīsvirzienu lodīšu vārsts atrisina vidēja sadalījuma, augstas temperatūras blīvējuma un kosmosa ierobežojuma serdes sāpju punktus sarežģītās cauruļvadu sistēmās, izmantojot strukturālas inovācijas un stingras pārbaudes .
