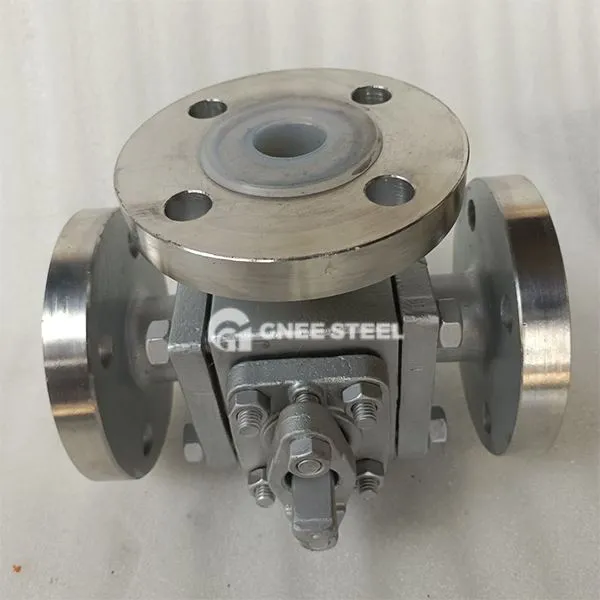

Kalts 3- Way Ball vārsts

Kalts trīsceļu bumbiņas vārsts attiecas uz īpašu lodīšu vārstu, kura vārsta korpuss veidojas, kalšanas procesā (atšķiras no liešanas vārsta korpusa). Tam ir lielāks materiāla blīvums un spiedes stiprība, un tas ir piemērots skarbiem darba apstākļiem ar augstu temperatūru, augstu spiedienu, spēcīgu koroziju vai augstas tīrības prasības.

 Priekšrocības

1. Augsta stipruma un spiediena izturības veiktspēja ‌
‌ blīvuma priekšrocību dēļ ‌
Kalšanas process novērš poru liešanas defektus, palielina materiāla blīvumu par 15%un tam ir lielāka stiepes izturība;
Spiediena nesošā spēja var sasniegt ‌klases 900 (90MPa) ‌, kas ir piemērota īpaši augsta spiediena naftas un gāzes cauruļvadiem.
‌Low temperatūras izturības garantija ‌
Kalts tērauds (piemēram, ASTM A350 LF2) tiek apstrādāts kriogēniski, un trieciena enerģija ir lielāka vai vienāda ar 40J pie -196 pakāpes un ir izturīgs pret zemas temperatūras trauslu plaisāšanu.

2. Uzlabota blīvēšanas uzticamība ‌
‌Metāla cietā blīvējuma pielāgošanās ‌

Kalšanas virsmai ir augsta apdare (RA ir mazāka vai vienāda ar 0. 8μm), un tā ir saskaņota ar volframa karbīda sfērām, lai sasniegtu vi klases blīvējumu;
Noslēguma kalpošanas laiks tiek pagarināts par 3 reizes augstas temperatūras apstākļos (450 grādi) (salīdzinājumā ar liešanas vārstu ķermeņiem).
‌Bidirectional spiediens pašbalansēšana ‌

Divkāršā virzuļa efekta vārsta sēdekļa dizains, nulles noplūde (noplūdes ātrums ir mazāks vai vienāds ar 10⁻⁶ mbar · l\/s), ja uz priekšu un apgrieztā spiediena starpība ir mazāka vai vienāda ar 10MPa.

3. Strukturālās optimizācijas priekšrocības ‌
‌Kompakts un viegls dizains‌

Tādā pašā spiediena līmenī kaltais tērauda vārsta korpuss ir par 30% vieglāks nekā liešanas vārsta korpuss, taupot uzstādīšanas vietu; ‌Top uzstādīta struktūra‌: Nav nepieciešams demontēt cauruļvadu apkopei, un blīvējumu nomaiņa tiešsaistē prasa mazāk nekā 30 minūtes. Panākta drošības aizsardzība‌

Viengabala kaltā vārsta kāts novērš pārrāvuma risku un atbilst API 607 ​​ugunsdrošas sertifikātam (pēc 30 minūšu ugunsgrēka nav noplūdes 650 grādos);

Anti-statiskā ierīce (pretestība mazāka vai vienāda ar 10Ω) novērš dzirksteles operējošos viegli uzliesmojošos barotnēs.

 Specifikācija

‌Valve ķermeņa kalšanas process‌

Materiāls: oglekļa tērauds (A105), nerūsējošais tērauds (304\/316L) vai niķeļa bāzes sakausējums (piemēram, N6);
Priekšrocības: kalšana novērš poru liešanas defektus, un gultņa spiediens var sasniegt 900. klasi.
‌Bola un plūsmas kanāla dizains‌

‌T tipa struktūra‌: trīs ostas ir ortogonālas, lai panāktu novirzīšanu, saplūšanu vai vidēju pārslēgšanu (piemēram, naftas attiecību);
‌L tipa struktūra‌: ir pievienoti tikai divi porti, kas veltīti plūsmas virziena pārslēgšanai (piemēram, dzesēšanas ūdens kanāla pārslēgšana);
Bumbas virsma caur caurumu ir sacietējusi (piemēram, volframa karbīda izsmidzināšana), un nodiluma izturība tiek palielināta par 2 reizēm.
Blīvēšanas sistēma‌

Vārsta sēdeklis: normālai temperatūrai izmanto politetrafluoretilēnu (PTFE), augstā temperatūrā izmanto pastiprinātu PEEK\/PPL; Metāla cietais blīvējums tiek izmantots īpaši augstam spiedienam;
‌Top piestiprināts dizains‌: vārsta kāts un bumba ir viltota kopumā, un apkopes laikā to var izjaukt un samontēt tiešsaistē.

Piedziņas režīms‌

Manuāls, pneimatisks (ATEX sertificēts) vai elektriskais, reakcijas ātrums mazāks vai vienāds ar 0. 5 sekundes (avārijas izslēgšanas nosacījums).

 Ražošanas un testēšanas prasības:
‌Materiāla sertifikācija‌: - Atbildes atbilst ASTM A105 (oglekļa tēraudam) vai A182 (nerūsējošais tērauds);
- Nodrošiniet materiālu izsekojamības pārskatu un termiskās apstrādes ierakstus
‌Seal Test‌: - zema spiediena blīvējums (0. 6MPA) noplūdes ātrums ir mazāks vai vienāds ar ISO 5208 V klasi;
- Augsta spiediena blīvējums (1,1 reizes nominālais spiediens) nulles redzamā noplūde
‌Pārvaldības pārbaude‌: - 2000 spiediena atvēršanas un aizvēršanas cikli (bez traucējumiem\/noplūde);
-Anti-statiskais tests (cilmes bumbas rezistence ir mazāka vai vienāda ar 10Ω)
‌Speciālā sertifikācija‌: - API 6D (cauruļvada vārsts);
- API 607 ​​ugunsdrošības sertifikācija (obligāta prasība naftas ķīmijas rūpniecībai)

 Pieteikumi



Kalts 3- Way Ball vārsts



 Iepakojuma un transporta specifikācijas
‌Pakas prasības‌
Vārsta diametrs ir mazāks vai vienāds ar DN100: koka kasti, kas izklāta ar mitrumu necaurlaidīgu eļļas papīru, atloka virsmu, kas aprīkota ar plastmasas aizsargājošu pārsegu;
Vārsta diametrs ＞ DN100: Fiksēta rāmja koka kaste, vārsta korpuss ir apturēts, lai novērstu sadursmi.
‌ Transporta mark‌
Box marķējums: "Upward" "mitruma necaurlaidīgs" atzīmes un vārsta modelis, spiediena līmenis;
Pievienotie dokumenti: iesaiņojuma saraksts, atbilstības sertifikāts, materiālu pārskats, testa sertifikāts (ieskaitot API\/ISO sertifikātu)
