Pilnībā metināts bumbiņas vārsts

Pilnībā metinātais lodīšu vārsts ir augstas veiktspējas vārsts ar visām metināšanas savienotajām detaļām, tā ķermenis pieņem neatņemamu metinātu struktūru, nav pakļautu pavedienu vai atloku, novēršot ārējās noplūdes risku, un tā pamatfunkcija ir kontrolēt cauruļvada šķidrumu atvēršanu un slēgšanu un regulēšanu.

Strukturālās sastāvdaļas

• Vārsta korpuss: metināts no tērauda caurules kopumā, lai nodrošinātu konstrukcijas integritāti un blīvēšanu.
• Bumba: serdes atveres un aizvēršanas sastāvdaļas, spoguļa virsma pulēšana, lai samazinātu berzi.
• Vārsta sēdeklis: parasti metāls un polimērs (piemēram, PTFE) kompozītmateriāla blīvējuma gredzens ar atsperi, lai uzlabotu blīvējuma pielāgojamību.
• Kāts: dubultā O-gredzena blīvējuma dizains, savienojot vadītāju ar bumbiņu, pagriežot 90 grādus, lai atvērtu un aizvērtu darbības laikā.
• Papildu komponenti: ierobežotāji, blīves, pavasara komponenti, antistatiskās ierīces utt.

Parasti lietoti materiāli

• Vārsta korpuss: oglekļa tērauds (ST37, A 106- b), nerūsējošais tērauds (304/316).
• Bumba: nerūsējošais tērauds 304/316, daļa no virsmas niķeļa pārklājuma, lai uzlabotu korozijas izturību.
• Vārsta sēdeklis: Metāla matrica Inkrustēta PTFE, RTFE, neilona un citi polimēru blīvēšanas materiāli.
• Vārsta kāts un gultnis: sakausējuma materiāls + PTFE pārklājums ar pašizblīvējošu spēju.

• Nominālais diametrs: maza un vidēja diametra pārklāšana līdz lieliem diametra cauruļvadiem, parasti DN 50- DN1200.
• Nominālais spiediens: līdz 42MPa, pielāgojas augstspiediena videi.
• Savienojums: visu mīļu struktūra, bez atloka vai vītņota saskarnes.
• Piemērojamā temperatūra: -196 grāds -+550 grāds (atkarībā no blīvējuma materiāla).
• Braukšanas režīms: manuāla, elektriska, pneimatiska, hidrauliska, atbalsta attālās automatizācijas vadība.

Veiktspējas priekšrocības

• Nenoplūdes dizains: neatņemama metināta struktūra novērš ārējos noplūdes punktus, kas piemēroti viegli uzliesmojamam un sprādzienbīstamam nesējam.
• Uzticams blīvējums: Metāla un polimēra kompozīta vārsta sēdeklis var pielāgoties spiediena un temperatūras izmaiņām, saglabājot ilgtermiņa necaurlaidību.
• Korozijas un nodiluma izturība: nerūsējošā tērauda bumba un karbīda vārsta sēdeklis, lai pagarinātu kalpošanas laiku, pielāgoties barotnei, kas satur daļiņas.
• Elastīga darbība: 90 grādu rotācijas atvēršana un aizvēršana, mazs griezes moments, atbalsts ātrai reakcijai un automatizācijas kontrolei.
• Ugunsdrošība: grafīta blīve un metāla blīvēšanas struktūra ugunsgrēkā joprojām var saglabāt blīvējumu.

Lietojumprogrammu nozares

• Enerģētikas rūpniecība: naftas, dabasgāzes tālsatiksmes cauruļvadi un urbuma galvu iekārtas, ogļu gazifikācijas/sašķidrināšanas projekti.
• Ķīmiskā rūpniecība: spēcīgu kodīgu barotņu (piemēram, skābes, sārmu) transporta kontrole.
• Pašvaldības un vides aizsardzība: apkures cauruļu tīkls, notekūdeņu attīrīšanas sistēma.
• Jauda un metalurģija: augstas temperatūras tvaika cauruļvads, rūpnieciskās gāzes transmisija.

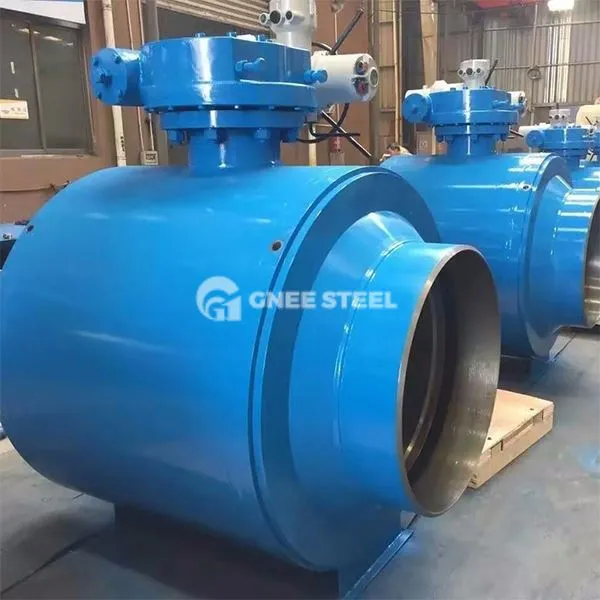

Gnee pilnībā metināts bumbiņas vārsts



Pilnībā metināts bumbiņas vārsts

Pilnībā metināts bumbiņas vārsts

Pilnībā metināts bumbiņas vārsts
