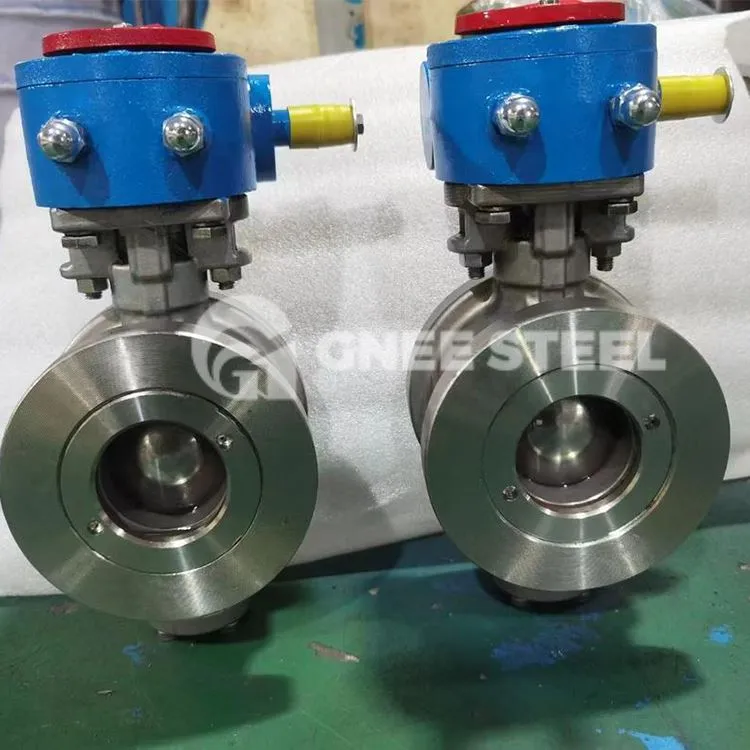

Motorizēts vafeļu peldošais lodveida vārsts

Elektriskajam vafeļu peldošajam lodveida vārstam ir vienkārša konstrukcija, kas sastāv tikai no dažām daļām, kas ļauj ietaupīt materiālu patēriņu. Tas ir maza izmēra, viegls, tam ir mazi uzstādīšanas izmēri, un tam ir nepieciešams zems piedziņas griezes moments. Tas ir viegli un ātri darbināms, jo ātrai atvēršanai un aizvēršanai nepieciešama tikai 90 grādu pagriešana. Turklāt tas piedāvā izcilas plūsmas regulēšanas un blīvēšanas īpašības. Vidēja un liela diametra un zema un vidēja spiediena lietojumos elektriskais lodveida vārsts ir dominējošais vārstu veids. Kad elektriskais lodveida vārsts ir pilnībā atvērts, tauriņa plāksnes biezums ir vienīgā pretestība, ar kuru vide saskaras, plūstot cauri vārsta korpusam, kā rezultātā rodas ļoti neliels spiediena kritums, kas nodrošina izcilas plūsmas kontroles īpašības.

Vafeļu tipa Bll vārsta specifikācija

Vārsta korpusa tehniskie parametri

Motorizēts vafeļu peldošais lodveida vārsts

Vafeļu lodveida vārsta priekšrocība

1. Zema šķidruma pretestība: lodveida vārstiem ir viszemākā šķidruma pretestība starp visu veidu vārstiem, un pat ar samazinātu urbumu lodveida vārstiem ir salīdzinoši zema šķidruma pretestība.
2. Ātra un vienkārša darbība: lodveida vārstu var pilnībā atvērt vai aizvērt, 90-pagriežot kātu, nodrošinot ātru atvēršanu un aizvēršanos.
3. Laba sēdekļa blīvējuma veiktspēja: lodveida vārstu blīvgredzeni ir izgatavoti no elastīgiem materiāliem, piemēram, PTFE, nodrošinot vieglu blīvēšanu. Lodveida vārsta blīvējuma spēks palielinās līdz ar vides spiedienu.
4. Uzticams kāta blīvējums: lodveida vārsta atvēršanas un aizvēršanas laikā kāts griežas bez pacelšanas, tādējādi novēršot kāta blīvējuma blīvējuma bojājumus. Kāta aizmugurējā blīvējuma blīvēšanas spēks palielinās līdz ar vides spiedienu.
5. Ilgs kalpošanas laiks: Materiāliem, piemēram, PTFE, ir labas pašeļļošanas īpašības un zema berze ar bumbu, pagarinot lodveida vārsta kalpošanas laiku.
6. Dažādi piedziņas mehānismi: lodveida vārstus var aprīkot ar pneimatiskiem, elektriskiem vai hidrauliskiem izpildmehānismiem tālvadībai un automatizācijai.
7. Gluda iekšējā eja: gludā un vienmērīgā eja vārsta iekšpusē var transportēt viskozus šķidrumus un vircas.
8. Vienkārša uzstādīšana: lodveida vārstus var uzstādīt jebkurā cauruļvada pozīcijā jebkurā virzienā.
9. Sēdekļa blīvējuma īpašības: Peldošie lodveida vārstu ligzdas bieži ir izgatavotas no polimērmateriāliem, piemēram, PTFE un PEEK, kas nodrošina labu blīvējuma veiktspēju, bet ir salīdzinoši mīksti. Lai sasniegtu noteiktu blīvējuma īpatnējo spiedienu, kas var palielināt atvēršanai un aizvēršanai nepieciešamo griezes momentu, uzņēmums izmanto dubultās konusa elastīgos blīvgredzenus vai V veida rievu elastīgos blīvgredzenus. Spiediens cauruļvadā palīdz noblīvēt bumbu. Kad vidējais spiediens ir zems, kontakta laukums starp blīvgredzenu un lodi ir mazs, nodrošinot augstu blīvējuma īpatnējo spiedienu drošai blīvēšanai. Kad vidējais spiediens ir augsts, kontakta laukums palielinās, ļaujot blīvgredzenam izturēt lielāku vidējo spiedienu bez bojājumiem. Zema spiediena lodveida vārstiem, kur vidējais spiediens nevar nodrošināt drošu ligzdas blīvējumu un priekšpievilkšanas spēks laika gaitā samazinās, vārsts ir konstruēts ar lūpu formas ligzdu. Šajā konstrukcijā tiek izmantoti elastīgās deformācijas principi, lai nodrošinātu drošu blīvējuma veiktspēju un samazinātu griezes momentu.
