Ss trīs virzienu bumbiņas vārsts

Nerūsējošā tērauda trīsvirzienu lodīšu vārsts ir cauruļvada vadības elements ar nerūsējošo tēraudu (piemēram, 304, 316L utt.) Kā galveno materiālu. Bumbu var pagriezt 90 grādu, lai sasniegtu vidējas plūsmas virziena novirzīšanu, saplūšanu vai pārslēgšanu. Tā pamatstruktūras īpašības ir:

‌ Plūsmas kanāla dizains‌:
‌L tipa plūsmas kanāls‌: realizējiet vidējās plūsmas virziena labo leņķa pārslēgšanu (piemēram, ieplūde → izejas A/B pārslēgšana);
‌T tipa plūsmas kanāls‌: atbalstiet trīsceļu vidēju novirzīšanu vai saplūšanu, kas piemērota sarežģītai procesa kontrolei.
‌ Sistēmas nosūtīšana‌:
Mīkstais blīvējums (PTFE/EPDM vārsta sēdeklis): sasniedz nulles noplūdi, piemērojamo temperatūru -30-180 grāds;
Metāla cietais blīvējums (piemēram, volframa karbīda pārklājums): iztur ekstrēmi darba apstākļi -196-450 grādos.

Priekšrocības
‌Korozijas pretestība‌:
304 nerūsējošais tērauds ir piemērots parastajai kodīgai videi (piemēram, vāja skābe, ūdens tvaiki);
316L nerūsējošais tērauds satur molibdēnu, un tā izturība pret hlorīda jonu koroziju tiek palielināta par 3-5 laikiem, piemērota jūras ūdenim un spēcīgām skābes barotnēm.
‌Fluid raksturojums‌:
Pilna urbuma dizains samazina plūsmas pretestību, plūsmas efektivitāti lielāka vai vienāda ar 99%;
Virsmas pulēšana (ra mazāka vai vienāda ar 0. 8 μm) atbilst pārtikas kvalitātes higiēnas standartiem.
‌Operatīva ērtība‌:
90 grādu ātra atvēršana un aizvēršana, griezes moments ir mazāks vai vienāds ar 20 n · m (zem DN50);
Atbalsta rokasgrāmatu, elektrisko vai pneimatisko kontroli, reakcijas laiks ir mazāks vai vienāds ar 2 sekundēm (pneimatiskais tips).

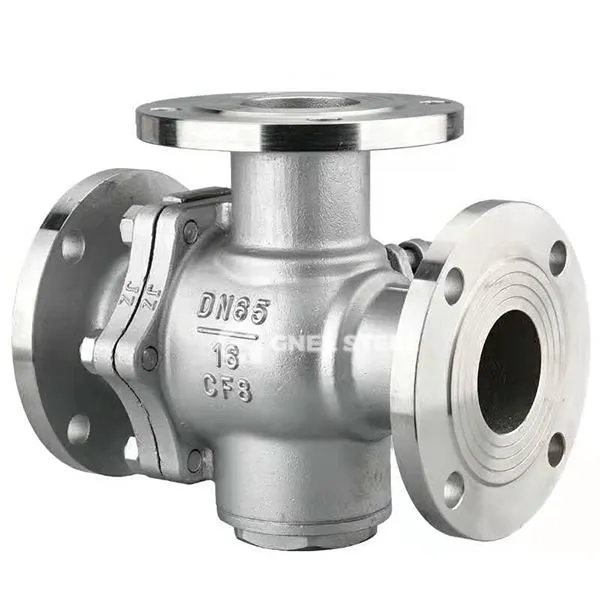

ss trīs virzienu bumbiņas vārsts



Pieteikumi
Ķīmiskā procesa kontrole: mainīga skābes un sārmu barotnes transports reaktoros (piemēram, 98% koncentrēta sērskābe un 32% šķidru sārmu); Notekūdeņu attīrīšanas sistēmu novirzīšana un saplūšanas kontrole.
Enerģijas un vides aizsardzība: atomelektrostaciju dzesēšanas ūdens sadales sistēma; Jūras ūdens atsāļošanas aprīkojuma pārvaldība ar augstu sāļumu.
Pārtika un farmaceitiski līdzekļi: sterilu šķidrumu (piena produkti, farmaceitiskās izejvielas) sanitārie pārvadājumi.
Atlases un uzstādīšanas punkti
Materiālu izvēle: 316L Materiāls + keramikas pārklājuma vārsta sēdeklis ir priekšroka ļoti korozīvā vidē; Metāla cietā blīvējuma tips ir nepieciešams augstas temperatūras tvaika cauruļvadiem (＞ 200 grāds).
Savienojuma metode: vītņots savienojums (DN 15- DN50): ērta uzstādīšana, piemērota maziem cauruļvadiem; Atloka savienojums (DN 65- DN300): spiediena pretestības līmenis var sasniegt PN40, kas piemērots rūpnieciskām augstspiediena sistēmām.
‌ Instalācijas specifikācijas‌:
Horizontāla uzstādīšana un rezervējiet 90 grādu darbības telpu vārsta rokturim;
Vītņotas saskarnes jābūt iesaiņotām ar neapstrādātu lenti + hermētiķi, un atloka savienojumos jāizmanto grafīta brūču blīves;
Pēc uzstādīšanas ir nepieciešams 1,5 reizes lielāks darba spiediena tests, un spiediens jāsaglabā 10 minūtes bez noplūdes.
