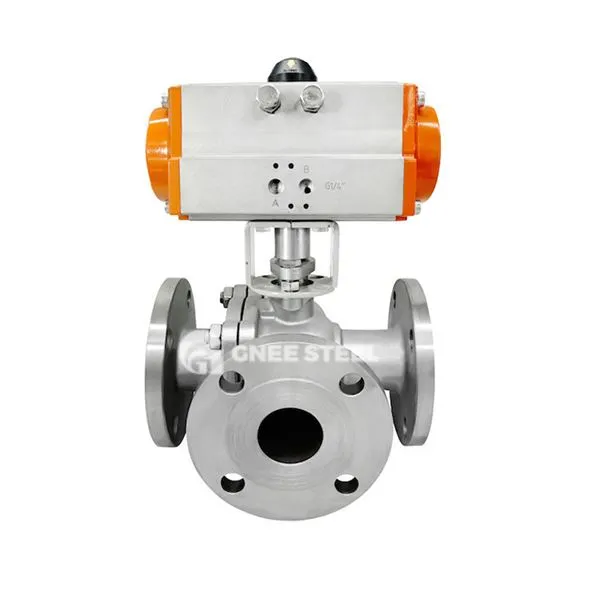

Pneimatiskais trīsceļu bumbiņas vārsta apraksts
Pneimatiskais trīsceļu bumbiņas vārsts ir trīsceļu lodīšu vārsts, kuru vada saspiests gaiss. Pneimatiskais izpildmehānisms realizē bumbas 90 grādu griešanos, lai pabeigtu vidējas plūsmas virziena pārslēgšanu, novirzīšanu vai saplūšanu. Tās galvenās kategorijas ir:
L tipa plūsmas kanāls: savieno divus savstarpēji perpendikulārus kanālus vidējās plūsmas virziena labējā leņķa pārslēgšanai (piemēram, ieplūde → izejas A/B pārslēgšana);
T tipa plūsmas kanāls: atbalsta trīs ortogonālo cauruļvadu savienojumu vai saīsināšanu un vienlaikus var realizēt novirzīšanu, saplūšanu un daudzceļu plūsmas regulēšanu.
Pamatstruktūra un tehniskie parametri
NAUTU STRUKTŪRA:
Valve ķermeņa materiāls: nerūsējošais tērauds (304/316L), liešanas tērauds utt., Korozijas izturība ir piemērota ķīmiskai un jūras videi;
Sistēmas nosūtīšana:
Mīkstais blīvējums (PTFE vārsta sēdeklis): noplūdes līmenis sasniedz VI, piemērojamā temperatūra -30-180 grāds;
Metāla cietais blīvējums: izturēja temperatūru -196-450 grāds, piemērots augstas temperatūras un augstspiediena apstākļiem. Pneimatiskais pievads:
Cilindra piedziņas reakcijas laiks ir mazāks vai vienāds ar 2 sekundēm, atbalstot 0. 4-0. 6MPA gaisa avota spiediens;
Lai panāktu precīzu plūsmas regulēšanu un automātisku vadību, var uzstādīt vārsta pozicionētāju (piemēram, elektrol-pneimatisko pozicionētāju).
Tehniskie parametri:
Nominālais diametrs: dn 15- DN300;
Spiediena pretestības līmenis: parastais tips 1. 6-6. 4MPA, augstspiediena pielāgots tips līdz 31,5MPA;
Savienojuma metode: atloks (DN 65- DN300), iekšējais pavediens (DN 15- DN50).
Pneimatiskā trīsceļu lodīšu vārsta specifikācija
|
Priekšmets |
3 Veids L Port T Port Nerūsējošā tērauda atloka pneimatiskā tvaika vadības lodīšu vārsts |
||
|
Lieluma diapazons |
1/2 "~ 8", DN15 ~ 200 |
||
|
Darbības režīms |
Divkārša aktiermeistarība, atsperes atgriešanās (vienreizēja darbība) |
||
|
Darba spiediens |
1,6 ~ 6,4MPa |
||
|
Gaisa padeves spiediens |
2,5 līdz 8 bārs |
||
|
Dzīves ilgums |
1, 000, 000 (1 miljons) reizes |
||
|
Rotācijas leņķis |
90 grādi ± 4 grādi |
||
|
Ķermeņa materiāls |
SS304, SS316, SS316L |
||
|
Pamata materiāls |
SS304, SS316, SS316L |
||
|
Blīvēšanas materiāls |
Ptfe: -30 grāds ~ 180 grāds, ppl: -30 grāds ~ 250 grāds |
||
|
Veidu skaits |
3 virziens l ports vai t ports |
||
|
Beigu savienojums |
Atlocīts gals |
||
|
Piemērojamie plašsaziņas līdzekļi |
Ūdens, gaiss, gāze, eļļa, šķidrums |
||
|
Izvēles darbība |
Rokturi, elektriski darbināmi vai pneimatiski darbināmi |
||
|
Izvēles piederumi |
Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce |
||
|
Pieteikums |
Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiskā, tekstilizstrādājumu, farmaceitiskā, celulozes un papīra, ieguves, katlu un enerģijas nozares |
||
pneimatiskais trīsceļu bumbiņas vārsts
Pieteikumi un priekšrocības
Rūpniecības joma:
Ķīmiskā procesa kontrole: daudzkanālu barotnes reaktoru pārslēgšana (piemēram, pārmaiņus skābe un sārmu transportēšana);
Enerģijas sistēma: atomelektrostaciju dzesēšanas ūdens sadalījums, augstas temperatūras tvaika cauruļvadu konverģences kontrole;
Vides aizsardzības inženierija: Notekūdeņu attīrīšanas iekārtu atšķirības vārstu grupa, jūras ūdens atsāļošanas aprīkojuma sāļuma regulēšana.
Galvenās priekšrocības:
Ātra reakcija: pneimatiskā piedziņas atvēršana un aizvēršana ir mazāka vai vienāda ar 3 sekundēm, kas piemērota augstfrekvences darbības scenārijiem;
Spēcīga izturība pret koroziju: 316L nerūsējošā tērauda vārsta korpuss ir 3-5 reizes augstāka hlorīda jonu korozijas pretestība;
Augsts higiēnas standarts: spoguļu pulēšana (ra mazāka vai vienāda ar 0. 8μm) atbilst pārtikas un farmācijas rūpniecības aseptiskajām prasībām.
