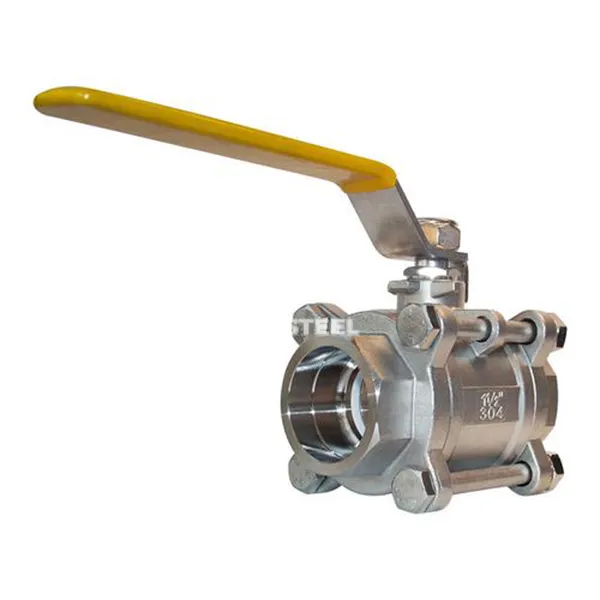

ligzdas metināšanas lodīšu vārsta apraksts
Saketes metināšanas lodīšu vārsts ir savienots ar cauruļvadu ar ligzdas metināšanu. Tā atvēršanas un aizvēršanas daļas ir sfēras ar apļveida kanāliem. Mediju var ieslēgt un izslēgt, vai arī plūsmas virzienu var kontrolēt, pagriežot 90 grādus. To galvenokārt izmanto ūdens, eļļas, gāzes un kodīgu šķidrumu (piemēram, skābju un sārmu) cauruļvadu sistēmās. Spiediena diapazons parasti ir 1. 6-6. 4MPA, un temperatūras pretestība var sasniegt -20 grādu ~ 350 grādu .
Pamata struktūra un funkcijas
Vārsta korpusa dizains
Savienojuma metode: tiek pieņemts kontaktligzdas metināšanas (SW) savienojums, kas ir pielāgots ASME B16.11 standartam, viegli uzstādāmam un lieliskai blīvēšanai; Materiāls: vārsta korpuss lielākoties ir izgatavots no 304/316L nerūsējošā tērauda vai dupleksa tērauda, kam ir spēcīga izturība pret koroziju un ir piemērota sarežģītiem darba apstākļiem, piemēram, sēru saturošiem barotnēm; Strukturālā forma: trīs gabals: tas sastāv no vārsta korpusa, vārsta pārsega un vārsta diska, kuru ir viegli izjaukt un uzturēt (piemēram, Q61F tips); Pilns urbums/samazināts urbums: Pilns urbuma dizains samazina spiediena zudumu, un samazināta urbuma struktūra ir piemērota ainām ar ierobežotu vietu.
Blīvēšanas un piedziņas sistēma
Tips:
Soft Seal: PTFE vai gumijas vārsta sēdeklis, noplūdes līmenis līdz ANSI VI, piemērots tīriem šķidrumiem;
Hard blīvējums: stellīts 6, izturīgs pret daļiņu nodilumu un augstu temperatūru (mazāks vai vienāds ar 450 grādiem);
Drive režīms: manuālais, pneimatiskais vai elektriskais izpildmehānisms, pneimatiskās reakcijas laiks mazāks vai vienāds ar 0. 05 sekundes, atbalsta tālvadības pulti.
ligzdas metināšanas lodīšu vārsta specifikācija
Izmēri: 1/2 "- 2", dn 15 - dn 50mm
Spiediena vērtējums: Class150/600/800/1500/2500LB
Vārsta korpusa materiāls: A105, F304, F304L, F316, F316L, 4A, F51, utt.
Pārvalda: svira, pārnesums vai pneimatisks, hidrauliskais un elektriskais izpildmehānisms
Vides: gāze, eļļa, ūdens, skābe
Savienojuma forma: vītņots, SW, BW gals.
Kanāls: taisni caur tipu
Standarti:
Dizains: ASME B16.34 / BS 5351.
Seja: Ražotāja standarts.
Beigu līdz beigām: ražotāja standarts.
Vītots gals: ASME B1.20.1.
Ligzdas metināšana un BW gals: ASME B16.11.
Tests: API 598/BS 6755.
Ugunsgrēks drošs tests: API 597/API 6FA.
ligzdas metināšanas bumbiņas vārsts
Pieteikumi
Petroķīmiskais: skābā dabasgāzes cauruļvada nogriešana (Q41F -160 P tipa), izmantojot 316L vārsta korpusu + cieto blīvējuma kombināciju;
Enerģija un jauda: Izkausētas sāls enerģijas uzkrāšanas sistēmas vidēja pārslēgšana, temperatūras pretestība 450 grādu /spiediena izturība 32MPA;
Farmaceitiskie līdzekļi un pārtika: SUS316 pulēts vārsta korpuss + mīkstais zīmogs, atbilst sanitārās sertifikācijas prasībām;
Ūdens apstrāde: augsta spiediena notekūdeņu attīrīšanas līdzekļa pievienošana, kas piemērota augstfrekvences atvēršanai un aizvēršanai (lielāka vai vienāda ar 100, 000 Laika mūžu).
