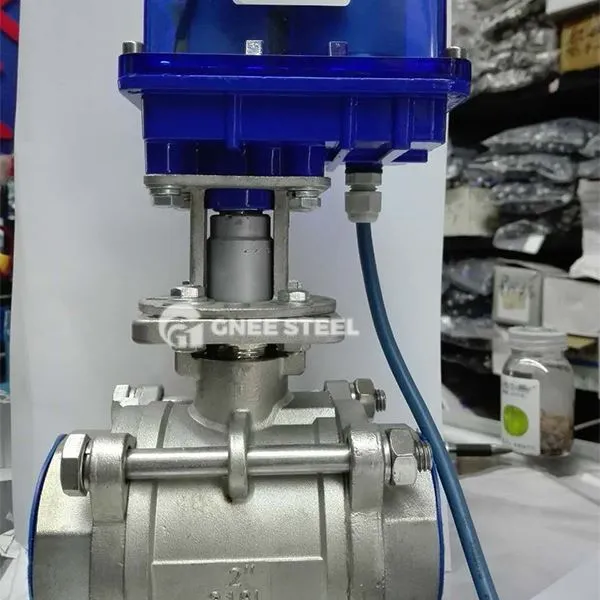

Augsta spiediena elektriskās lodīšu vārsta apraksts
Augsta spiediena elektriskās lodīšu vārsti atrisina precīzas augstspiediena, augstas temperatūras un kodīga barotnes kontroles problēmu, izmantojot koordinētu nerūsējošā tērauda/dupleksa tērauda vārstu, elektrisko izpildmehānismu un cieto/mīksto blīvēšanas sistēmu koordinētu projektēšanu. Tipiski produkti, piemēram, Q41F -160 P un Q941F -16 P, ir plaši izmantoti naftas ķīmijas, enerģijas un citos laukos. Viņu ātrā reakcija (mazāka vai vienāda ar 0. 05 sekundēm), tālvadības pults un ilgais kalpošanas laiks ievērojami uzlabo rūpniecisko sistēmu drošību un efektivitāti.
Ķermeņa dizains
Valve korpuss un materiāls: 304, 316L nerūsējošais tērauds vai duplekss tērauds (piemēram, 2205/2507) kalts vārsta korpuss, spiediena diapazons 16-500 mPa, piemērots augstai temperatūrai (-196 grādam ~ 550 grādam) un spēcīgu korozīvu barotni (piemēram, skābi, alkali, hinogēns, hinogēns);
Drive System: integrēts sprādziena necaurlaidīgs elektriskais izpildmehānisms (IP67 aizsardzības līmenis), atbalsta 0. 05 sekundes ātru atvēršanu un aizvēršanu, griezes momentu, kas ir mazāks vai vienāds ar 50n · m, var attālināti kontrolēt ar PLC vai DCS sistēmu;
Technology Pārlūkošana:
Soft Seal: PTFE vai PPL vārsta sēdeklis, noplūdes līmenis ANSI VI, piemērots tīriem šķidrumiem (piemēram, ūdenim, tvaikam);
Hard blīvējums: stellīta 6 virsmas, izturīga pret daļiņu nodilumu un augstu temperatūru un augstu spiedienu (450 grādu /25MPa), piemērota sarežģītām barotnēm, piemēram, eļļu, gāzi, izkausētu sāli utt.
Core funkcijas
Augsta spiediena griezums: pilna diametra dizains (piemēram, DN300) sasniedz nulles spiediena zuduma nogriešanu ar spiediena pretestību 500MPA, un to izmanto naftas un gāzes urbuma galviņās un superkritiskos tvaika cauruļvados;
Intelligent Regulation: V formas sfēra ar elektrisko izpildmehānismu, lineārā plūsmas regulēšanas precizitāte ± 2%, samazinot sistēmas enerģijas patēriņu par 15%-20%;
Drošības aizsardzība: iebūvēta antistatiska ierīce un ugunsdroša struktūra, lai neļautu viegli uzliesmojošam barotnei noķert uguni berzes dēļ.
Augsta spiediena elektriskās lodīšu vārsta specifikācija
|
Izpildes materiāli
|
Nerūsējošā tērauda, čuguna
|
|
Ķermeņa materiāls
|
Nerūsējošais tērauds (SS316, SS304)
|
|
Izvēles izmērs
|
1/2 "~ 4", DN15 ~ DN100
|
|
Blīvēšanas materiāls
|
NBR, EPDM, PTFE, metāla blīvējums
|
|
Piemērojamie plašsaziņas līdzekļi
|
Gāze, šķidrums, ūdens, eļļas kontrole
|
|
Piemērojamā temperatūra
|
-10-150 grāds
|
|
Izvēles pievada funkcija
|
Komutācijas veids, regulēšanas veids, inteliģents tips
|
|
Izvēles izvietojums
|
Elektriskais vārsts, blīvēšanas gredzens, ierobežojuma slēdzis, izpildmehānisms
|
|
Darba spiediens
|
1,6 ~ 6,4 m Pa
|
|
Dzīves ilgums
|
1500, 000 (1 miljons) reizes
|
|
Izvēles piederumi
|
Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce
|
|
Pieteikums
|
Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiska viela, tekstilizstrādājumi, farmaceitiskā, celulozes un papīra, ieguve,
Katlu un enerģijas nozares |
augstspiediena elektriskā lodīšu vārsts
Pieteikumi
Naftas ķīmijas enerģija
Augsta spiediena eļļas un gāzes transportēšana: Q41F -160 P lodīšu vārsts tiek izmantots, lai nogrieztu sēru saturošu barotni, un 316L vārsta korpusa + cietā blīvējuma kombinācijai ir spiediena izturība 25MPA;
Izkausēta sāls enerģijas uzkrāšanas sistēma: pielāgojieties 450 grādu /32MPA darba apstākļiem, lai panāktu ātru izkausēto sāls barotnes maiņu.
Ķīmiskais process
Spēcīga skābes novirzīšanas kontrole: PTFE blīvējums + elektriskais izpildmehānisms precīzi pielāgo kodīgu šķidrumu plūsmu ar noplūdes ātrumu, kas mazāks vai vienāds ar 0. 01%.
Enerģijas sistēma
Superkritiskā tvaika regulēšana: Dupleksa tērauda vārsta korpuss iztur 550 grādu /42MPA, un tas ir aprīkots ar elektrisko izpildmehānismu, lai panāktu spiediena slēgta cikla kontroli.
Atlase un darbība, kā arī apkopes punkti
Elekcijas bāze
Medium atbilstība: ja hlorīda jonu koncentrācija ir lielāka par 50ppm, 316L vai hastelloy materiāls; Monel sakausējuma vārsta korpuss ir priekšroka hidrofluoric skābes vidē;
SPRIEDOŠANAS ADAPTĀCIJA: Ultra-augsta spiediena (lielāks vai vienāds ar 100MPA) scenārijiem ir jāizmanto neatņemams kalta vārsta korpuss, lai izvairītos no metināšanas noplūdes riska;
Control requirements: For high-frequency adjustment (>1 0 0 reizes/dienā), servo elektriskajiem izpildmehānismiem dod priekšroku ar precizitāti 0,1%.
Instalācija un apkope
Lai novērstu vārsta korpusa deformāciju, atloka uzstādīšanai nepieciešama skrūvju saspringšana diagonāla sasprauž ar iepriekšēju saspringumu, kas ir mazāks vai vienāds ar 200N · m;
Pārbaudiet blīvējuma virsmas nodilumu pēc katras 5, 000 atveres un slēgšanas. Katru gadu ieteicams veikt hēlija masas spektrometrijas noplūdes noteikšanu cieto blīvējuma vārstiem.
