Augsta spiediena nerūsējošā tērauda lodīšu vārstu apraksts
Augsta spiediena nerūsējošā tērauda lodīšu vārsts ir vārsts, kas izgatavots no nerūsējošā tērauda un paredzēts augstspiediena darba apstākļiem. Tas var nogriezt barotni vai kontrolēt plūsmas ātrumu, pagriežot bumbiņu 90 grādu. Spiediena diapazons parasti ir 16-500 MPA. Tās pamatfunkcijas ietver:
Cutoff/Regulation: Pilna urbuma dizains var pilnībā bloķēt šķidrumu vai pielāgot plūsmas ātrumu, kas ir piemērots augsta spiediena cauruļvadiem, piemēram, naftas un ķīmiskajai rūpniecībai;
Multi-virziena kontrole: trīsceļu struktūra (T-type/L-type) atbalsta vidēju novirzīšanu, saplūšanu vai plūsmas virziena pārslēgšanu.
Pamatstruktūra un tehniskie parametri
vārsta korpuss un materiāls
Vārsta korpusa materiāls: galvenokārt 304, 316, 316L nerūsējošais tērauds ar spēcīgu izturību pret koroziju; Dupleksa tēraudu (2205/2507) vai Hastelloy sakausējumu var izvēlēties ekstrēmiem darba apstākļiem ar spiediena izturību 500MPA.
Connection metode: atloka vai vītņots savienojums, diametrs DN 15-300 mm, atbilstoši GB/T9113 vai ASME B16.5 standartiem. Sistēmas pārbaude
Soft Seal: ptfe vai ppl vārsta sēdeklis, temperatūras pretestība -196 grāds ~ 180 grāds, nulles noplūde (noplūdes līmenis ANSI VI);
Hard blīvējums: stellīta 6 apšuvums, temperatūras pretestība 450 grādu /spiediena izturība 25MPA, piemērota tvaikam, spēcīgai skābei un citai barotnei.
Drive režīms
Manual: cinka sakausējuma rokturis vai turbīnas piedziņa, darbības griezes moments ir mazāks vai vienāds ar 50n · m;
Pneimatic/Electric: atbildes ātrums ir mazāks vai vienāds ar 0. 05 sekundēm, atbalsta tālvadības pulti un automatizācijas integrāciju.
Augsta spiediena nerūsējošā tērauda lodīšu vārstu specifikācija
| Parametrs | Indikatoru diapazons | Piemērojamie standarti |
|---|---|---|
| Izturēt sprieguma līmeni | 16-500 MPA | API 6D/GB1223758 |
| Darba temperatūra | -196 grāds ~ 550 grāds | ANSI B16.3478 |
| Plūsmas ietilpība | CV vērtība, kas lielāka vai vienāda ar 210 (DN50 pilna urbums) | ISO 520815 |
| Pakalpojuma dzīve | Lielāks vai vienāds ar 100, 000 atvēršanas un aizvēršanas cikli | API 59868 |

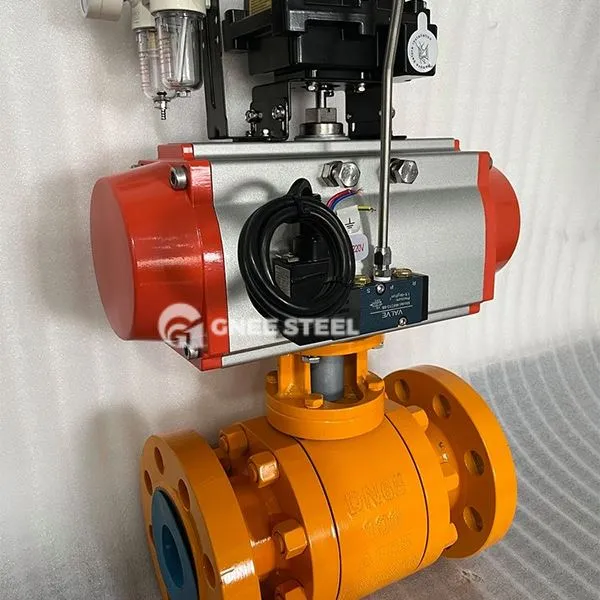

Augsta spiediena nerūsējošā tērauda lodīšu vārsti
Pieteikumi
Petroleums un dabasgāze:
Augsta spiediena eļļas un gāzes urbuma galvas robeža (piemēram, Q41F -160 P vārsta korpuss), izturīgs pret sulfīda koroziju;
Ķēdes process:
Spēcīga skābes barotnes novirzīšanās kontrole (piemēram, 316L vārsta korpuss + cietais blīvējums), spiediena izturība 25MPA;
Enerģija un spēks:
Superkritiskā tvaika cauruļvada regulēšana (divstāvu tērauda vārsta korpuss), temperatūras pretestība 550 grādu /spiediena izturība 42MPA;
Aerospace:
Šķidrs ūdeņraža/šķidruma skābekļa piegādes sistēma, zemas temperatūras izturība -196 grāds.
Atlases un apkopes punkti
Elekcijas bāze:
Media atbilstība: hlorīda jonu vidē priekšroka tiek dota 316L, un hidrofluorskābes barotnei tiek izmantots Monel sakausējums;
SPRIEDOŠANAS ADAPTĀCIJA: Ultra-augsta spiediena (lielāks vai vienāds ar 100MPA) ainām ir nepieciešams neatņemams kalšanas vārsta korpuss.
Instalācija un apkope:
Atloku skrūves ir jāpievelk pa diagonāli, ar iepriekšēju saķeršanos ir mazāks vai vienāds ar 200N · m, lai novērstu deformāciju;
Regulāri pārbaudiet blīvējuma virsmas nodilumu, un ieteicams veikt noplūdes testu uz cietā blīvējuma vārsta ik pēc 5, 000 atverēm un slēgšanu.
