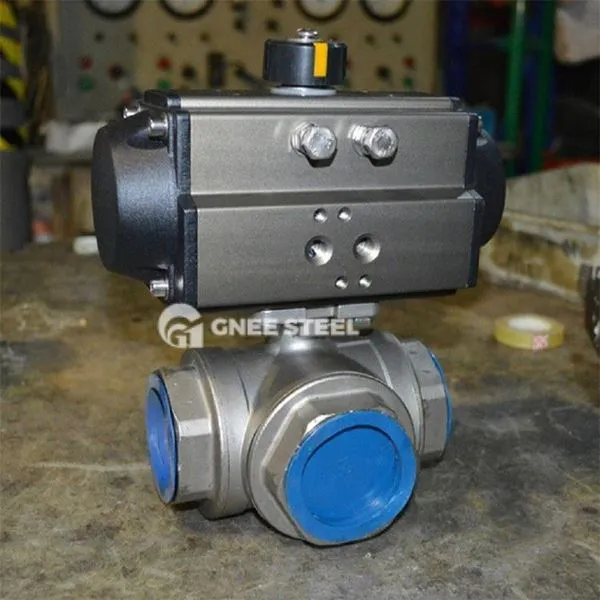

Augsta spiediena trīsceļu vārsts
Apraksts
Augstspiediena trīsceļu lodīšu vārsts ir vārsts, kas paredzēts augstspiediena šķidruma sistēmām. Tas var realizēt vidējas plūsmas pārslēgšanu, novirzīšanu, saplūšanu vai kanāla slēgšanu starp trim cauruļvadiem, pagriežot bumbu. Saskaņā ar kanāla struktūru to var iedalīt:
L-Type: savieno divus savstarpēji perpendikulārus kanālus un bloķē trešo kanālu, kas piemērots vidējam sadalījumam.
T-Type: atbalsta trīs kanālu elastīgu pārslēgšanu, realizē pilnas caurlaides, novirzīšanas vai saplūšanas kontroli un pielāgojas sarežģītām procesu plūsmām.
Augsta spiediena trīsceļu vārsta specifikācija
| Lieluma diapazons | 1/2 "~ 4", DN15 ~ 100 |
| Darbības režīms | Divkārša aktiermeistarība, atsperes atgriešanās (vienreizēja darbība) |
| Darba spiediens | 1,6MPA |
| Gaisa padeves spiediens | 2,5 līdz 8 bārs |
| Dzīves ilgums | 1, 000, 000 (1 miljons) reizes |
| Rotācijas leņķis | 90 grādi ± 4 grādi |
| Ķermeņa materiāls | SS304, SS316, SS316L |
| Blīvēšanas materiāls | Ptfe: -30 grāds ~ 180 grāds, ppl: -30 grāds ~ 250 grāds |
| Veidu skaits | 2 ceļš |
| Beigu savienojums | Dubultā savienība |
| Piemērojamie plašsaziņas līdzekļi | Ūdens, gaiss, gāze, eļļa, šķidrums |
| Izvēles darbība | Rokturi, elektriski darbināmi vai pneimatiski darbināmi |
| Izvēles piederumi | Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce |
| Pieteikums | Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiska viela, tekstils, farmaceitisks, celulozes un papīrs |
Augsta spiediena trīsceļu vārsts
Funkcijas
Augstā spiediena tolerance: Integrāli kalts vārsta korpuss un iegults vārsta sēdekļa dizains ar spiediena diapazonu 1. 6-80 MPA, kas atbilst augstspiediena scenāriju vajadzībām, piemēram, naftas un ķīmiskās rūpniecības vajadzībām.
Rezultātā blīvējums: četrpusējs vārsta sēdekļa elastīgā blīvēšanas struktūra, noplūdes līmenis sasniedz ANSI VI un atbalsta divvirzienu blīvējumu.
Multi-Function plūsmas kontrole: caur 90 grādu rotāciju vidējās plūsmas virzienā var pārslēgt, apvienot vai sadalīt, samazinot sistēmas enerģijas patēriņu par 15%-20%.
Long Life: nodilumizturīgs karburizēts vārsta kāts un nomaināmi blīvējumi ar kalpošanas laiku vairāk nekā 100, 000 atvēršanas un aizvēršanas cikli.
Pieteikumi
Petroķīmiskā nozare:
Augstas temperatūras eļļas un gāzes novirzīšana (piemēram, reaktora izejvielu pārslēgšana), augstspiediena tvaika cauruļvada griešana.
Enerģija un spēks:
Izkausēta sāls enerģijas uzglabāšanas sistēmas barotnes pārslēgšana, temperatūras pretestība 450 grādu /spiediena izturība 32MPA.
Vides ūdens apstrāde:
Precīza augsta spiediena notekūdeņu attīrīšanas līdzekļu dozēšana, kas piemērota kodīgiem šķidrumiem.
Aerospace:
Degvielas vai hidrauliskās sistēmas vadība, izturīga ārkārtēja vibrācija un temperatūras atšķirības.
