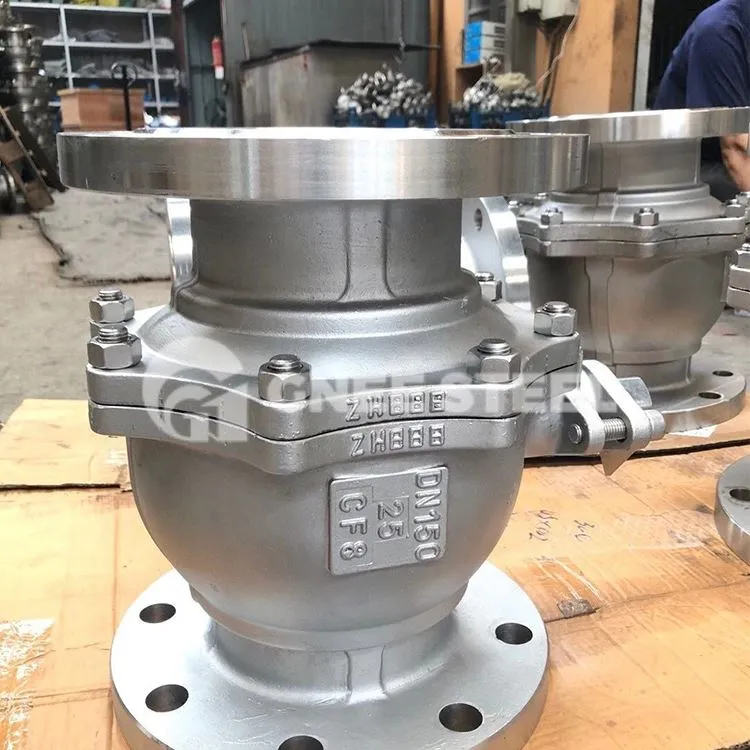

ugunsdrošības lodveida vārsts Apraksts
Ugunsdrošs lodveida vārsts izmanto pludiņa, grafīta blīvējuma un metāla savienojuma sēdekļu kombināciju, lai nodrošinātu ciešu slēgšanu, vienlaikus novēršot ārēju kāta noplūdi. Normālos darbības apstākļos vārsta lode balstās uz diviem vārsta ligzdām, lai nodrošinātu gāzi necaurlaidīgu slēgšanu. Ja vārsts ir pakļauts temperatūrai, kas pārsniedz vārstu ligzdas izturīgo robežu (piemēram, +450 grādu F), vārstu ligzdas deformējas un tiks saspiestas. Kad vārsta ligzdas ir pilnībā bojātas, vārsta bumbiņa vārstā stingri balstās uz gala vāku, radot metāla savienojumu. Vārsta kāta blīvējums ir izturīgs pret augstām temperatūrām, kas kopā ar pretizpūšanas un antistatisko vārsta kātu vēl vairāk ierobežo noplūdi, noturot viegli uzliesmojošus šķidrumus no siltuma avotiem, kas varētu to aizdedzināt.
Specifikācija
| Nominālais diametrs | DN80 ~ DN350, NPS3 ~ NPS14 |
| Nominālais spiediens | PN6~PN40,CL150-CL300 |
| Dizaina standarts | BS5351, API6D, API608, ASME B16.34 |
| Beigt savienojumu |
Atloku |
| Korpusa Materiāls |
A216 WCB, A217 WC6/WC9, A351 CF8/ CF8M, A352 LCB/LCC, A105, F304, F316, LF2, F11, F22 |
| Sēdeklis | PTFE, RPTFE, teflons, neilons, PPL, PEEK, Delvron, metāls pret metālu |
| Darbība | elektriskā, pneimatiskā, hidrauliskā, ātrumkārba |
| Operators | elektriskā, pneimatiskā, manuālā, svira, uzgriežņu atslēga, pārnesums, hidrauliskais |
| Darba temp | 0 grāds ~250 grādi |
Ugunsdrošie vārsti
Ugunsdrošā lodveida vārsta konstrukcijas projektēšanas princips
- Ugunsdrošs lodveida vārsts ir fiksēta lodveida konstrukcija. Augšējā gala blīvējums ir galvenais blīvējums, un tam ir DBB funkcija. Kad blīvējums ir neskarts, vārstu var pilnībā atvērt vai pilnībā aizvērt, lai novērotu, vai augšpuses vārsta ligzdā nav noplūdes caur vidējā dobuma drenāžas atveri vai ventilācijas atveri. Normāli lietojot, cauruļvada lodveida vārsta vidējā dobumā nav spiediena. Ugunsnelaimes gadījumā labi izstrādāta vārsta ligzdas ugunsdroša konstrukcija var palēnināt augšējās spiediena vides iekļūšanu vidējā dobumā un izvairīties no vides noplūdes un iekšējās noplūdes, ko izraisa spiediena pieaugums vidējā dobumā. Vārsta ligzda ar labu ugunsdrošas konstrukcijas dizainu ir aktīvs pasākums, lai nodrošinātu, ka cauruļvada lodveida vārstam ir droša ugunsdroša darbība.
Ugunsdrošas konstrukcijas projektēšanā galvenais ir vārsta sēdekļa ugunsdrošas konstrukcijas dizains. Vārsta ligzdai ir laba ugunsdrošība. Ugunsnelaimes gadījumā tas var samazināt vārsta kāta ugunsdrošas konstrukcijas spiedienu un ugunsdrošas konstrukcijas konstrukciju starp vārsta korpusu un kreiso un labo korpusu.
- Vārsta ligzdas ugunsdrošas konstrukcijas konstrukcijas mērķis ir:
(1) Efektīvi nodrošiniet, lai ugunsnelaimes gadījumā augšupējā spiediena vide caur vārsta ligzdu pēc iespējas mazāk ieplūstu vārsta korpusa vidējā dobumā, tādējādi izraisot iekšēju un ārēju noplūdi. Pirms ugunsdzēsēju ierašanās notikuma vietā nodrošināt, lai ugunsnelaime netiktu paplašināta ventiļa dēļ; pēc ugunsdzēsēju ierašanās notikuma vietā ugunsgrēku var ātri apslāpēt un ugunsnelaimi likvidēt, izmantojot ugunsdzēsības aprīkojumu.
(2) Padariet produkta struktūru patiesi atbilstošu API6D specifikāciju prasībām. Nodrošiniet, lai izstrādājums izturētu ugunsdrošības pārbaudi un iegūtu ugunsdrošības sertifikātu.
Vārsta sēdekļa ugunsdrošas konstrukcijas dizains:
Starp metāla vārsta ligzdas gredzenu un vārsta korpusu ir uzstādīts grafīta ugunsdrošs blīvgredzens; starp metāla vārsta ligzdas gredzenu un lodi ir uzstādīts ugunsdrošs metāla blīvējums.
