ar pārnesumiem darbināms lodīšu vārsta apraksts
Uz pārnesumkārbas virzīts lodīšu vārsts ir lodīšu vārsts, kas sasniedz lielu griezes momenta izvadi caur pārnesumu samazināšanas mehānismu, un to galvenokārt izmanto, lai atvērtu un aizvērtu kontroli liela diametra vai augstspiediena darba apstākļos. Tās galvenās iezīmes ir:
Pārnesumu samazināšanas mehānisms: Tārpu pārnesumu vai planētu pārnesumu sistēmas pieņemšana, manuālais darbības spēks tiek samazināts par 50%-80%;
Liela diametra adaptācija: piemērota cauruļvadu sistēmām virs DN300, ar maksimālo griezes momentu līdz 5000n-M;
Visu metinātā struktūra: vārsta korpuss neveic noplūdes metināšanas procesu, kas piemērots apraktiem vai augsta riska barotnēm (piemēram, sašķidrināta dabasgāze, sēra saturoša eļļa un gāze) transmisija.
Struktūra
| mezgli | Tehniskās iezīmes |
|---|---|
| vārsta korpuss | Oglekļa tērauda/nerūsējošā tērauda visu metinātā konstrukcija, uguns un sprādziena pierādījums (API 607 atbilstība) |
| pārnesumkārba | Tārpu pārnesumu pārraides koeficients 10: 1-30: 1, virsmas sacietēšanas apstrāde (HRC lielāka vai vienāda ar 55) |
| Bumba un sēdeklis | Pilns urbuma dizains ar metāla cieto blīvējumu (stellītu sakausējuma pārklājums) temperatūrai līdz 450 grādiem. |
| draivera saskarne | Standartizēta mirstība un tenonu izvade (ISO 5211) elektriskiem, pneimatiskiem vai hidrauliskiem izpildmehānismiem. |
Pārnesumu darbināma lodīšu vārsta specifikācija
|
priekšmets |
novērtēt |
|
Struktūra |
Bumba |
|
Pieteikums |
Ģenerāldirektors |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Rokasgrāmata |
|
Pielāgots atbalsts |
Oriģināls |
|
Ostas izmērs |
Dn 15- DN700 |
|
Garantija |
1 gads |
|
Barotnes temperatūra |
Augsta temperatūra |
|
Zīmols |
Gne |
|
Plašsaziņas līdzekļi |
Gāze |

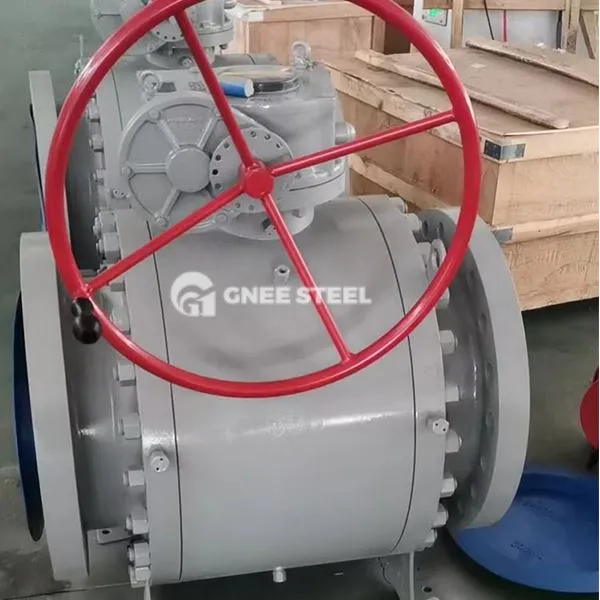

ar pārnesumiem darbināms bumbiņas vārsts
Tehniskās priekšrocības
Zems darbības griezes moments
Tārpu pārnesumu reduktora mehānisms padara DN600 vārsta atveres un aizvēršanas spēku mazāku vai vienādu ar 150N (parastā roktura darbība ir nepieciešama lielāka vai vienāda ar 800N);
Pretplēsēšanas dizains
Pilnībā metināts vārsta korpuss + dubultā iepakojuma blīvējums (elastīgs grafīts + noslogots ar atsperi), noplūdes ātrums ir mazāks vai vienāds ar ISO 5208 likmi A;
Ilga kalpošanas apkope
Pārnesumkārbas smērviela var saglabāt 10 gadu bez apkopes, vārsta sēdekļa blīvējuma kalpošanas laiku lielāks vai vienāds ar 5000 atvēršanas un aizvēršanas cikliem.
Pieteikumi
Tālsatiksmes eļļas un gāzes cauruļvadi: Tieša pilnībā metināta vārsta korpusa apbedīšana, lai kontrolētu dabasgāzes/jēlnaftas transmisiju (projektēšanas spiediens ir lielāks vai vienāds ar 600 klasi);
SDG uzglabāšanas un transporta sistēma: stabila darbība saskaņā ar -162 grāda zemas temperatūras darba apstākļiem, pielāgota BS 6364 standartam;
Pilsētas apkures tīkls: DN1200 pilna urbuma vārsts, lai panāktu ātru tvaika nesēju izslēgšanu, atvēršanas un aizvēršanas laiku ir mazāks vai vienāds ar 30 sekundēm.
