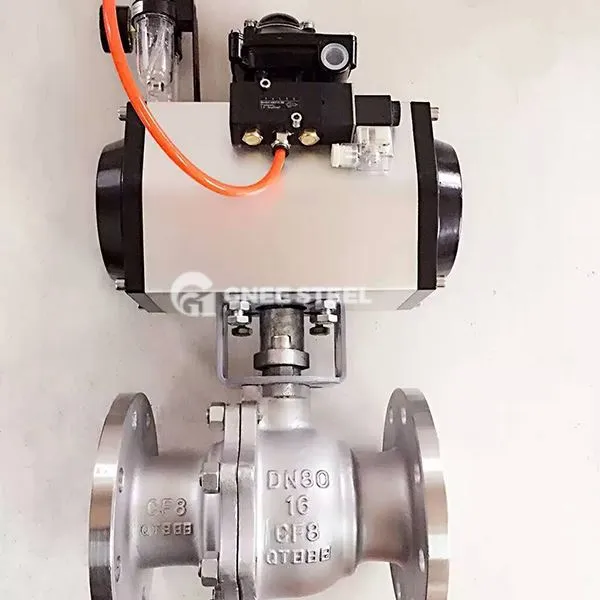

On Ball vārstam ar pneimatisko izpildmehānismu
Apraksts
Ieslēgšanas bumbiņas vārsts ar pneimatisko izpildmehānismu ir ātras atvēršanas un aizvēršanas vārsts, kuru vada saspiests gaiss. Tas sastāv no pneimatiska pievada un bumbiņas vārsta korpusa. Tās pamatfunkcija ir pilna atvēršana/pilna aizvēršanas kontrole, kas ir piemērota automatizētiem rūpniecības scenārijiem, kuriem nepieciešama ātra šķidruma robeža vai vadīšana (piemēram, avārijas izslēgšana, tālvadības pults).
Pamata struktūra un kompozīcija
Pneimatiskais pievads
Cilindrs un virzulis: saspiests gaiss virza virzuli, lai pārvietotu, un izejas griezes moments virza bumbu, lai pagrieztos;
Kontroles elements: ieskaitot solenoīdu vārstus, pozicionētājus utt., Signālu saņemšanu, lai pielāgotu gaisa plūsmas virzienu un spiedienu;
Tips: vienas darbības (atsperes atiestatīšana) un divkāršās darbības (divvirzienu gaisa kontrole), kas pielāgota dažādām vadības prasībām.
Lodīšu korpuss
Bumba: peldošs vai fiksēts dizains, pilna diametra struktūra samazina šķidruma pretestību;
Blīvēšanas materiāls: PTFE (izturīgs pret koroziju) vai metāla cietais blīvējums (augstas temperatūras un augstspiediena scenārijs);
Savienojuma metode: atloks, pavediens vai metināšana, pielāgots cauruļvada standartiem (piemēram, ANSI, DIN). Sadaļu savienošana
Baketa un vārsta stumbrs: pārraidiet pievada izejas griezes momentu uz bumbu, lai nodrošinātu sinhronu darbību.
On Off Ball vārstam ar pneimatiskā pievada specifikāciju
| Lieluma diapazons | 1/2 "~ 8", DN15 ~ 200 |
| Darbības režīms | Divkārša aktiermeistarība, atsperes atgriešanās (vienreizēja darbība) |
| Darba spiediens | 1,6MPA |
| Gaisa padeves spiediens | 2,5 līdz 8 bārs |
| Dzīves ilgums | 1, 000, 000 (1 miljons) reizes |
| Rotācijas leņķis | 90 grādi ± 4 grādi |
| Ķermeņa materiāls | SS304, SS316, SS316L |
| Blīvēšanas materiāls | Ptfe: -30 grāds ~ 180 grāds, ppl: -30 grāds ~ 250 grāds |
| Veidu skaits | 2 ceļš |
| Beigu savienojums | Pavediena gals |
| Piemērojamie plašsaziņas līdzekļi | Ūdens, gaiss, gāze, eļļa, šķidrums |
| Izvēles darbība | Rokturi, elektriski darbināmi vai pneimatiski darbināmi |
| Izvēles piederumi | Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce |
| Pieteikums |
Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiska viela, Tekstilizstrādājums, farmaceitiskā, celuloze un papīrs |
On Ball vārstam ar pneimatisko izpildmehānismu
Priekšrocības
Ātra reakcija un augsta uzticamība
Pneimatiskajam piedziņai nav vajadzīgas sarežģītas shēmas, tai ir spēcīgas pretraides spējas, un tā ir piemērota sprādzienbīstamai un augsta riska videi;
Pievienam ir stabila darbība, augsta atkārtojamība un atbalsta attālās automatizācijas kontroli.
Excellent blīvēšanas veiktspēja
PTFE vārsta sēdeklis sasniedz nulles noplūdi istabas temperatūrā, un metāla cietie blīvējumi var izturēt temperatūru līdz 450 grādiem .
Kopumā plašsaziņas līdzekļu pielāgošanās
Var apstrādāt šķidrumus, gāzes, tvaiku un daļiņu saturošu barotni (piemēram, notekūdeņus, celulozi).
Modulārs dizains atbalsta blīvējumu vai izpildmehānismu ātru nomaiņu, lai samazinātu dīkstāvi.
Pieteikumi
Naftas ķīmijas
Naftas un gāzes cauruļvadu ārkārtas izslēgšana, reaktora materiālu izolācija un izturība pret sērūdeņraža koroziju.
Anerģija un spēks
Ātra katlu tvaika sistēmu un gāzes pārraides cauruļvadu izslēgšanas kontrole.
Ūdens ārstēšana un vides aizsardzība
Plūsmas kontrole notekūdeņu attīrīšanas iekārtās, uzticama barotņu robeža, kas satur cietus piemaisījumus.
Pafe un farmaceitiski
Aseptiska sanitāro šķidrumu (piemēram, šķidru zāļu un piena produktu) piegāde atbilstoši GMP sertifikācijas prasībām.
