Pagarināts cilmes bumbiņas vārsta apraksts
Paplašinātie cilmes lodīšu vārsti ir vārstu ierīces, kas paredzētas darbībai īpašos apstākļos, pagarinot kātu, un to pamatfunkcijas ietver:
Tālvadības pults: kontrolēt vārstu atvēršanu un aizvēršanu dziļi apraktā vai augsta riska vidē no zemes vai droša zona, pagarinot kātu (līdz vairākiem metriem);
Materiāla kontrole: piemērota šķidrumu, gāzu un kriogēno barotņu (piemēram, SDG) nogriešanai un regulēšanai, daži modeļi, kas atbalsta šķidrumus, kas satur šķiedras vai daļiņas;
Vides pielāgošanās spējas: var tieši aprakt zemē vai izvietot zemā temperatūrā (-196 pakāpe), augstspiediena (2500. klase) un citā ekstrēmā vidē.
Struktūra
| mezgli | Tehniskās iezīmes |
|---|---|
| Pagarināts stumbrs | Nerūsējošā tērauda vai niķeļa bāzes sakausējums ar hromētu virsmu, garumu var pielāgot atbilstoši darba apstākļiem (1. standarta 5-3 metri) |
| Valve ķermenis | Pilnībā metinātas oglekļa tērauda/nerūsējošā tērauda konstrukcija, nav vajadzīgas lielas vārstu urbumi apraktai uzstādīšanai, uzkrājot celtniecības izmaksas. |
| Sistēmas pārbaude | Ugunsgrēka dizains: Kad PTFE blīvējums neizdodas, atspere nospiež metāla sēdekli, veidojot sekundāru blīvējumu ar bumbu. |
| Akta tips | Atbalsta attālu darbību ar manuālām uzgriežņu atslēgām, hidrauliskajiem izpildmehānismiem vai ROV (zemūdens roboti) |
Paplašināta stumbra lodīšu vārsta specifikācija
|
priekšmets |
novērtēt |
|
Pieteikums |
Komerciālā virtuve |
|
Ostas izmērs |
25 |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
spēks |
Hidraulisks |
|
barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
zīmols |
Gne |
|
struktūra |
bumba |
|
plašsaziņas līdzekļi |
Laistīt |
|
Pielāgots atbalsts |
OEM, ODM |
|
Lodīšu materiāls |
Oglekļa tērauds |
|
Savienojuma veids |
Atlaists |
|
Darba spiediens |
200psi, 775psi |
|
Savienojuma izmērs |
2 |
|
Blīvēšanas materiāls |
EPDM |
|
Darbības temp. Diapazons |
32-150f |

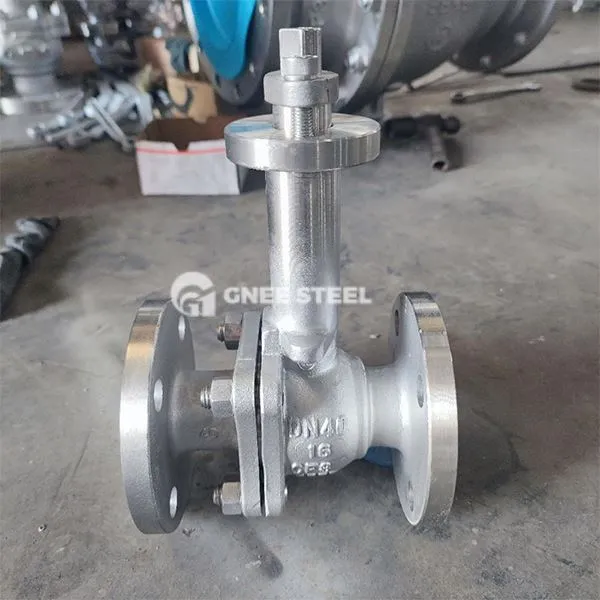

Pagarināts stumbra bumbiņas vārsts
Priekšrocības
Instalācijas ērtības
Pilnībā metinātu vārsta korpusu var tieši aprakt, ir vajadzīgas tikai sekla dienesta akas, samazinot inženierzinātņu darba daudzumu par 90%;
Blīvējuma uzticamība
Divkāršās pakāpes blīvējums (mīkstais blīvējums + metāla blīvējuma) dizains, noplūdes ātrums ir mazāks vai vienāds ar 1/3 no BS 6364 standarta;
Izturīgs pret ekstrēmo vidi
Zemas temperatūras modeļi ir izturējuši čaumalas 77/200 sertifikātu un var izturēt {-196 grāda šķidruma slāpekļa barotni.
Pieteikumi
Pilsētas apkures tīkls: DN 50- DN1200 pilnībā metinātus lodīšu vārstus izmanto siltuma cauruļvada multivides kontrolei, griezes momenta atvēršanai un aizvēršanai ir mazāks vai vienāds ar 200n-m;
SDG uzglabāšanas un transporta sistēma: Pagarinājuma stumbra kriogēnā lodīšu vārsts atbilst BS 6364 standartam, ko izmanto sašķidrinātai dabasgāzes cauruļvada robežai;
Oil and gas field direct buried pipeline: carbon steel valve body + epoxy coating anti-corrosion, adapted to the soil environment with Cl- concentration >5000ppm.
