ar sviru darbināma bumbiņas vārsta apraksts
Sviras tipa lodīšu vārsti ir bumbiņas vārsta tips, kurā vārsta atvēršana un aizvēršana tiek kontrolēta ar sviras mehānismu, un tā pamatprojekts apvieno sviras mehānikas principus ar lodīšu vārsta blīvējuma īpašībām. Lai gan meklēšanas rezultātos nav skaidri minēts “sviras tipa lodīšu vārsti”, “sviras pludiņa slazdu” mehāniskās struktūras analīze liek domāt, ka sviras mehānismu var analoģiski izmantot lodīšu vārstu darbībai.
Tipiskas strukturālās iezīmes:
Sviras piedziņas montāža:
Nerūsējošā tērauda sviru izmanto vārsta kāta savienošanai, un darbības griezes momentu pastiprina caur šarnīra punktu, samazinot manuālās darbības intensitāti (līdzīgi kā slazda sviras pludiņa struktūra);
Daži modeļi ir aprīkoti ar pārnesumkārbu, lai vēl vairāk samazinātu darbības spēku (rokas ratu griezes momentu var samazināt līdz 1/5 parastajam lodīšu vārstam).
Blīvēšanas sistēma:
Metāla cietais blīvējums (stellītu sakausējums vai Inconel 718) iztur temperatūru līdz 450 grādiem, kas piemēroti augstas temperatūras barotnei, piemēram, tvaikam;
Divkārša iepakojuma dizains (elastīgs grafīts + ielādēts pavasarī), lai nodrošinātu dinamisku blīvējuma veiktspēju, noplūdes ātrums ir mazāks vai vienāds ar ISO 5208 likmi A.
Darba princips
Jaudas pārraide:
Manuāla vai izpildmehānisma virzītā svira caur šarnīra punktu, lai pastiprinātu ieejas spēku, vadiet vārsta kātu, lai pagrieztu 90 grādus, lai sasniegtu lodīšu atvēršanu un aizvēršanu;
Daži modeļi ir aprīkoti ar pludiņa sensoru ierīci, lai automātiski pielāgotu vārsta atveri atbilstoši multivides līmenim (skatiet slazdu dizainu).
Ekstrēmi darba apstākļi pielāgojami:
Pilnībā metināts vārsta korpuss apbedītai vai augstspiediena videi (600 klase) ar izturīgu pret koroziju izturīgu pārklājumu, lai uzlabotu kalpošanas laiku;
Zemas temperatūras apstākļos (piemēram, SDG uzglabāšanai un transportēšanai) vārsta kāts ir izolēts ar vakuuma jaku, lai izvairītos no apledojuma un apstāšanās.
ar sviru darbināma lodīšu vārsta specifikācija
|
Pieteikums |
Ģenerāldirektors |
|
Izcelsmes vieta |
Henans, Ķīna |
|
Spēks |
Elektrisks |
|
Spēks |
Gaisa |
|
Struktūra |
Slēdža tips |
|
Pielāgots atbalsts |
Oriģināls |
|
Ostas izmērs |
15 mm līdz 16 mm (1/2 collas) |
|
Garantija |
1 gads |
|
Barotnes temperatūra |
Zema/normāla/augsta temperatūra |
|
Zīmols |
Gne |
|
Plašsaziņas līdzekļi |
normāls |
|
Produkta nosaukums |
ar sviru darbināmais bumbiņas vārsts |
|
Veidot |
B810 sērija |
|
Nominālais diametra diapazons |
15 mm līdz 16 mm (1/2 collas) |
|
Nominālais spiediena diapazons |
PN16, PN20, PN40, PN63, PN110, PN150, PN260, PN420, klase150, klase300, klase600, klase900, klase1500, klase2500 |
|
Materiāli |
Oglekļa tērauds, nerūsējošais tērauds, WCB, sakausējuma tērauds |
|
Temperatūra |
-196 grāds līdz 450 grādiem |
|
Barošanas avots |
220V 50Hz vai 380v 50Hz |
|
Gaisa padeve |
{{0}}. 4MPA ~ 0,5MPA |
|
Vadības signāls |
DC24V |
|
Iekšējās plūsmas īpašības |
Ātra atvēršana |

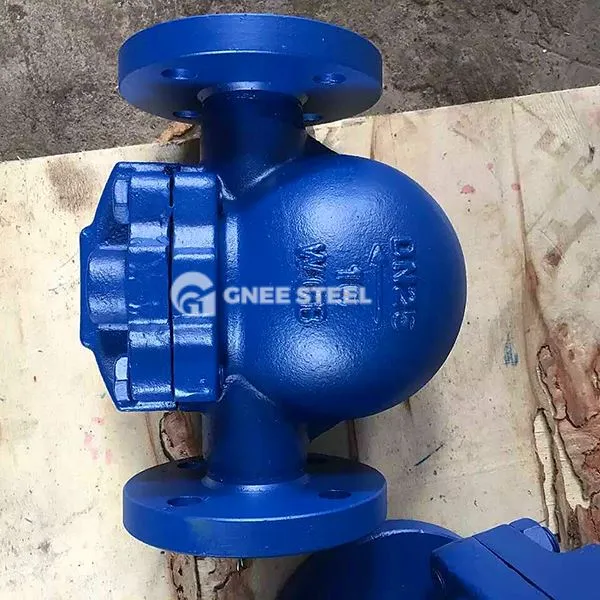

ar sviru darbināmais bumbiņas vārsts
Pieteikumi
Tvaika tīkla sistēmas:
Kontrolē tvaika plūsmu un automātiski izlādē kondensātu (skatiet slazdu slazdu funkciju);
Spiediena pretestība līdz PN40, temperatūras diapazons -29 grāds ~ 450 grāds.
Ķīmiskā procesa kontrole:
Piemērots kodīgām barotnēm (piemēram, ar sēru saturošu eļļu un gāzi) ar Monel vai Hastelloy stumbra materiālu;
Ugunsdrošības dizains atbilstoši API 607 standartiem, lai aizsargātu ārkārtēju darba apstākļu drošību.
Normu izvēle un izmantošana
Atlases parametri:
Nominālais diametrs: dn 50- DN600 (īpašas prasības var pielāgot DN1200);
Savienojums: atloks (ANSI B16.5), pavediens (NPT/BSP) vai muca-welding gals.
Instalācijas prasības:
Vārsta kāts jātur vertikāli vai jānoslīpē mazāk vai vienāds ar 15 grādiem, lai izvairītos no nevienmērīga tauku sadalījuma, kas izraisa traucējumus;
Pirms pirmās nodošanas ekspluatācijas pasūtīšanas ir nepieciešams 1,5 reizes lielāks par 1,5 reizes lielāks par darba spiedienu.
