Elektriski aktivizēts 3 veidu vārsta apraksts
Elektriskais trīsvirzienu vārsts ir automātiska vadības ierīce, kas virza vārsta serdi vai bumbiņu, lai pārvietotos caur elektrisko pievadu, lai panāktu šķidruma novirzīšanu, saplūšanu vai plūsmas virziena pārslēgšanu. Tās pamatfunkcijas ietver barotnes plūsmas, spiediena un temperatūras parametru pielāgošanu, un tās ir piemērotas cauruļvadu sistēmām ar dažādām barotnēm, piemēram, gāzi, šķidrumu, tvaiku utt.
Pamata sastāvs
Elektriskais pievads:
Integrēta motora, reduktora un inteliģenta vadības sistēma pēc elektrisko signālu (piemēram, 4-20 MA) saņemšanas, tas virza vārsta kātu, lai pagrieztos vai pārvietotos lineāri.
Daži modeļi ir aprīkoti ar pastāvīgu magnētu sinhrono motoru un leņķa sensoru, atbalstot 0. 05 Otrā ātrā atbilde un precīza vārsta stāvokļa atgriezeniskā saite.
Valve korpuss un vārsta serde/bumba:
Valve Body: izgatavots no nerūsējošā tērauda, čuguna vai cast vara, kas paredzēts kā trīsvirzienu struktūra (T-veida vai L-tips), atbalstot vītņotu vai atloka savienojumu.
Valve Core/Ball: T-Type lodīte maina kanāla savienojuma stāvokli par 90 grādu rotāciju, un L-Type bumba tiek izmantota plūsmas virziena kontrolei starp ortogonālajiem cauruļvadiem.
komponentu izsludināšana:
Tiek izmantoti PTFE blīvēšanas gredzeni, metāla cietie blīvējumi vai gumijas blīvējumi ar spiediena diapazonu no vakuuma līdz 6,4MPa, kas piemēroti ekstremāliem darba apstākļiem -30 grāds ~ 450 grādos.
Auxiliary Moduļi:
Daži patentēti dizainparaugi ietver kanalizācijas ierīces (piemēram, slīpas kanalizācijas caurules) un kompresijas ātrās instalācijas saskarnes, lai uzlabotu uzturēšanas efektivitāti un sistēmas tīrību.
Elektriski iedarbināta trīsceļu vārsta specifikācija
| Lieluma diapazons | 1/2 "~ 2", DN15 ~ DN50 |
| Darba spiediens | 1,6MPA |
| Kontroles režīms | On Off Type / modulācijas tips |
| Izvēles spriegums | DC12 ~ 24 V (± 10%), AC110 ~ 220 V, 50/60Hz |
| Ķermeņa materiāls | Nerūsējošais tērauds |
| Pamata materiāls | Nerūsējošais tērauds |
| Blīvēšanas materiāls | EPDM, PTFE |
| Cilmes materiāls | Nerūsējošais tērauds |
| Struktūra | Divvirzienu bumbiņas vārsts |
| Savienojuma veids | Vītņots |
| Piemērojamie plašsaziņas līdzekļi | Ūdens, gaiss, gāze, eļļa, šķidrums, tvaiks |
| Izvēles piederumi | Virs griezes momenta aizsargiem, nosusināt sildītāju, nerūsējošā tērauda savienojumu un jūgu |
| Pieteikums | Pārtika un dzērieni, ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiskā, tekstilizstrādājumu, farmaceitiskā, celulozes un papīra, ieguves, katlu un enerģijas nozares |

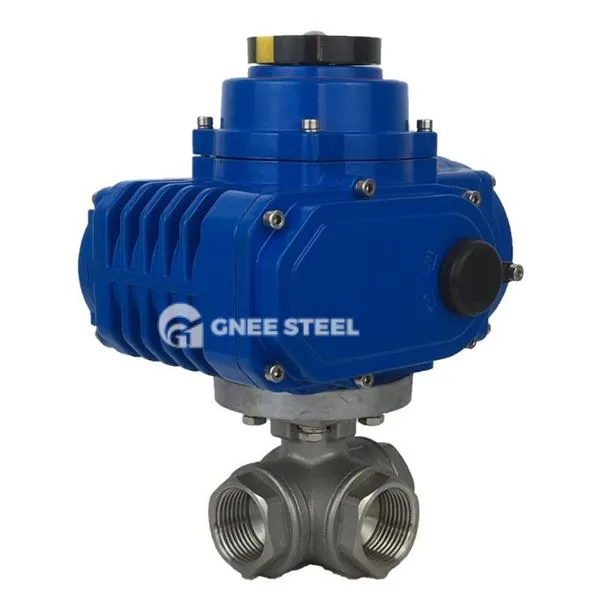

Elektriski iedarbināts 3 virzienu vārsts
Lietojumprogrammu un nozares problēmu risināšana
Ķīmiskā un enerģija:
Atrisiniet augstas temperatūras un augstspiediena kontroli: 450 grādus izturīgs vārsta korpuss un cietā blīvējuma struktūra nodrošina tvaika cauruļvada stabilitāti un novērš naftas un gāzes noplūdi.
Mediju sajaukšana/novirzīšana: T veida vārsts realizē precīzu vairāku izejvielu proporcionāli reaktorā un uzlabo ražošanas efektivitāti.
Pārtika un farmaceitiska:
Atbilst aseptiskām prasībām: pulēts vārsta korpuss un bez miruša leņķa dizaina izvairieties no vidēja atlikuma un atbilst GMP sertifikācijas standartiem.
Ūdens apstrāde un vides aizsardzība:
Precīza reaģenta dozēšana: samaziniet ķīmisko reaģentu atkritumus, izmantojot lineāru plūsmas regulēšanu, un uzlabojiet notekūdeņu attīrīšanas efektivitāti.
Apkure un ventilācija un HVAC sistēma:
Termodinamiskais līdzsvars: pielāgojiet sildīšanas/dzesēšanas ķēdes plūsmu, lai samazinātu enerģijas patēriņu, ko izraisa nevienmērīgs karstā un aukstā cauruļu tīkls (ietaupiet 15%-20%).
Aerospace:
Viegls un uzticamība: kompakts dizains pielāgojas sarežģītam telpas izkārtojumam un ir izturīgs pret ārkārtēju temperatūras starpību un vibrācijas vidi.
