Pneimatiskais darboties trīs veidu vārsta apraksts
Pneimatiskais trīsvirzienu vārsts ir vadības ierīce, kas virza vārsta kodolu, lai pārvietotos caur saspiestu gaisu, lai panāktu šķidruma plūsmas pārslēgšanu, novirzīšanu vai saplūšanu. Tās pamatfunkcijas ietver vidēju sadalījumu, plūsmas regulēšanu un plūsmas virziena kontroli, un tā ir piemērota gāzes, šķidruma un citu cauruļvadu automatizētai pārvaldībai. Saskaņā ar kanāla struktūru to var iedalīt divos veidos: L-Type (vertikālo kanālu pārslēgšana) un T-Type (novirzīšana/saplūšana).
Kompozīcija un pamatkomponenti
Pneimatiskais pievads: saņem gaisa spiediena signālus un vada vārsta kātu, lai pārvietotu, atbalstot vienas darbības (atsperes atiestatīšanu) vai divkāršās darbības (divvirzienu gaisa spiediena piedziņas) režīmu.
Valve ķermeņa un vārsta kodols:
Vārsta korpuss: izgatavots no nerūsējošā tērauda, tērauda tērauda vai plastmasas ar trim integrētiem šķidruma kanāliem, daži modeļi izmanto atloka savienojumus, lai uzlabotu blīvējumu.
Valve Core: L-Type vai T-Type dizains, kanāla savienojuma stāvokļa pārslēgšana ar pagriešanu vai augšup un lejup.
Separta struktūra: PTFE, gumijas vai metāla cietais blīvējums, kas piemērots augstai temperatūrai (līdz 250 grādiem) un augsta spiediena (mazāks vai vienāds ar 6,4MPa) darba apstākļiem.
Auxiliariary komponenti: pozicionētāji, solenoīdu vārsti un citi piederumi precīzai vārsta stāvokļa vai attālās signāla atgriezeniskās saites kontrolei
Pneimatiskā darbība 3 virzienā vārsta specifikācija
|
Veidot |
Hk 56- t |
Darbības režīms |
Divkārša aktiermeistarība |
|
Mokas |
1 komplekts |
Gaisa padeves spiediens |
No 2,5 līdz 8bar |
|
Piemērojams standarts |
GB |
VEIDU NOMA |
3 ceļš |
|
Ostas izmērs |
1/4 collas |
Beigu savienojums |
NPT pavediens |
|
Darba spiediens |
0 līdz 1,6MPA |
Plašsaziņas līdzekļi |
Ūdens, eļļa, gāze, gaiss |
|
Ķermeņa materiāls |
Nerūsējošais tērauds |
Temp. no plašsaziņas līdzekļiem |
-10 grāds līdz 180 grādiem |
|
Balles bumba |
Nerūsējošais tērauds |
Sertifikācija |
ISO 9001, CE, TUV, SGS |
|
Blīvēšanas materiāls |
Ptfe |
Garantija |
1 gads (12 mēneši) |

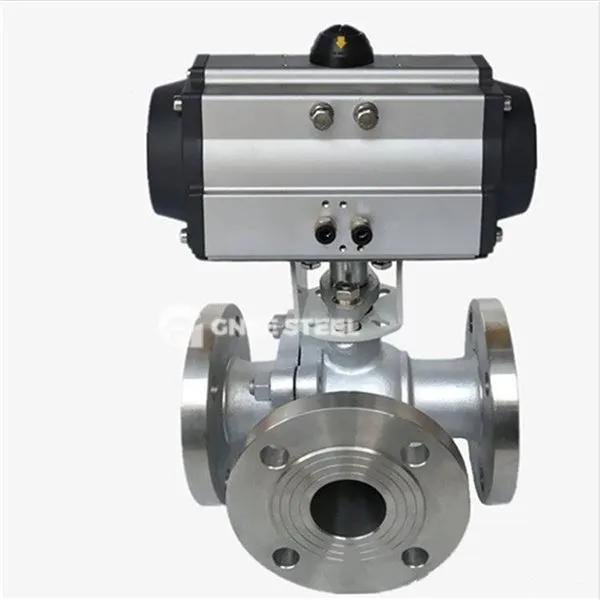

pneimatiskais darboties trīsceļu vārsts
Priekšrocības
Vienkāršota struktūra: Integrēta vārsta korpusa un tīras mehāniskās transmisijas dizaina pieņemšana, detaļu skaits ir mazs un uzturēšanas izmaksas ir zemas.
ātra atbilde: pneimatiskais piedziņa var sasniegt 0 {05 sekunžu atvēršanas un aizvēršanas ātrumu, kas ir piemērots avārijas izslēgšanas scenārijiem.
Augstā blīvēšana: daudzpakāpju blīvēšanas kombinācija (piemēram, V tipa politetrafluoretilēna iepakojums) efektīvi novērš vidēju noplūdi un iztur vakuumu un augstu spiedienu.
Korozijas izturība: nerūsējošā tērauda vai plastmasas vārsta korpuss var rīkoties ar kodīgiem barotnēm, piemēram, spēcīgu skābi un spēcīgu sārmu.
Elastīga adaptācija: atbalsta DN15 ~ 250 mm diametra diapazonu, saderīgs ar gāzi, tvaiku, šķidrumu un citu barotni.
