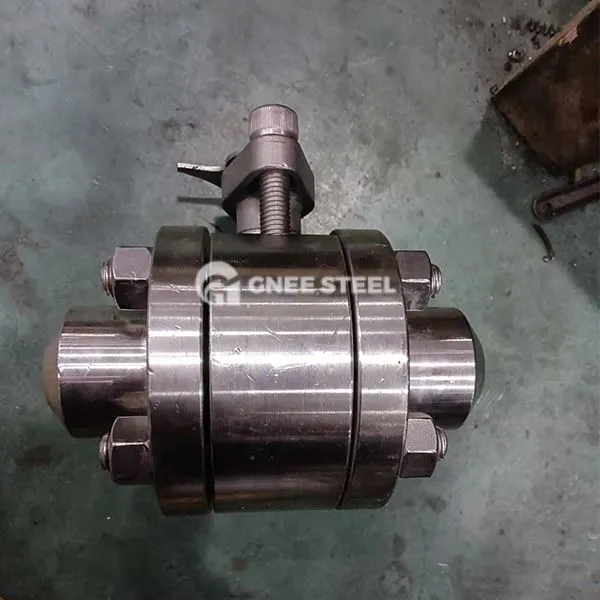

Metinātie bumbiņas vārsti

Metinātais lodīšu vārsts ir lodīšu vārsts, kas savieno galvenos komponentus (piemēram, lodīšu un vārsta korpusu, vārsta kātu un vārsta korpusu utt.). Cauruļvada barotnes atvēršanu un aizvēršanu vai plūsmas kontroli panāk, pagriežot bumbu ar caurumu. Tas ir sadalīts divos veidos: pilnībā metināts (visas daļas ir metinātas un savienotas, bez noplūdes riska) un daļēji metinātas (daļēja metināšana + noņemams savienojums).
‌Core strukturālās iezīmes‌:
‌Weling Connection‌:
Metinātā vārsta korpuss‌: vārsta korpuss ir metināts līdz cauruļvadam kopumā, bez skrūvēm vai atloka saskarnēm, un tam ir ārkārtīgi spēcīga blīvēšana, kas ir piemērota augstspiediena un augsta riska barotnei (piemēram, dabasgāzei un eļļai).
‌Emi-welded Design‌: vārsta korpuss ir daļēji metināts + atloka savienojums, ņemot vērā gan blīvēšanu, gan noņemamību.
‌Ball Design‌:
‌ Bumba nofalta (piemērota mazam diametram): Bumba cieši nospiež blīvējuma gredzenu zem vidēja spiediena, lai panāktu blīvējumu.
‌Fiksēta bumba (piemērota lielam diametram/augstam spiedienam): bumba tiek fiksēta ar augšējo un apakšējo vārpstu, blīvēšanas gredzens ir iepriekš saspringts, un spiediena izturība ir spēcīgāka. ‌

Noslēguma tips: mīkstais blīvējums (PTFE/pastiprināts grafīts): nulles noplūde, piemērojamā temperatūra -40 grāds ~ 200 grāds, spēcīga izturība pret koroziju.

Cietais blīvējums (metāls/keramika): izturīgs pret augstu temperatūru (mazāks vai vienāds ar 550 grādiem) un daļiņu erozija, kas piemērota piemaisījumu saturošām barotnēm.



Metinātie bumbiņas vārsti



Priekšrocības

Augstas stiprības blīvējums:
Metināšana novērš atloka saskarnes noplūdes risku, kas īpaši piemērots skarbiem darba apstākļiem, piemēram, dabasgāzi un ķīmiskajai rūpniecībai.
Cietā blīvējuma struktūra var izturēt augstu spiedienu, kas ir lielāks vai vienāds ar PN6,4MPA, un mīkstais blīvējums sasniedz nulles noplūdi (ANSI VI līmenis).
‌ Korozijas pretestība un ilgais kalpošanas laiks:
Vārsta korpusa materiāls var būt nerūsējošais tērauds (316L), oglekļa tērauds (WCB) vai leģētā tērauds (WC6), kas ir piemērots kodīgiem barotnēm, piemēram, skābei, sārmiem un sālim.
Pilnībā metinātai struktūrai nav aktīvu skrūvju, samazina korozijas punktus un pagarina kalpošanas laiku (līdz 30 gadiem).
‌Light svars un telpas taupīšana:
Salīdzinot ar atloka lodīšu vārstiem, metināšanas konstrukcija samazina savienotāja svaru un ir piemērota cauruļvadu izkārtojumam ar ierobežotu vietu (piemēram, zemūdens cauruļvadiem).

Pieteikumi

Naftas un gāzes transportēšana: augsta spiediena dabasgāzes izslēgšana tālsatiksmes cauruļvados un SDG stacijās.
‌ Ķēdes un naftas ķīmijas: ļoti kodīgu barotņu (piemēram, sērskābes un šķidruma amonjaka) procesa kontrole. ‌Elektrība un apkure‌: pilnībā noslēgts un augstas temperatūras tvaika cauruļvadu un termisko tīklu robeža.
‌Municipal Engineering‌: Pazemes ūdens padeves un apkures tīklu pastāvīgs savienojums.
